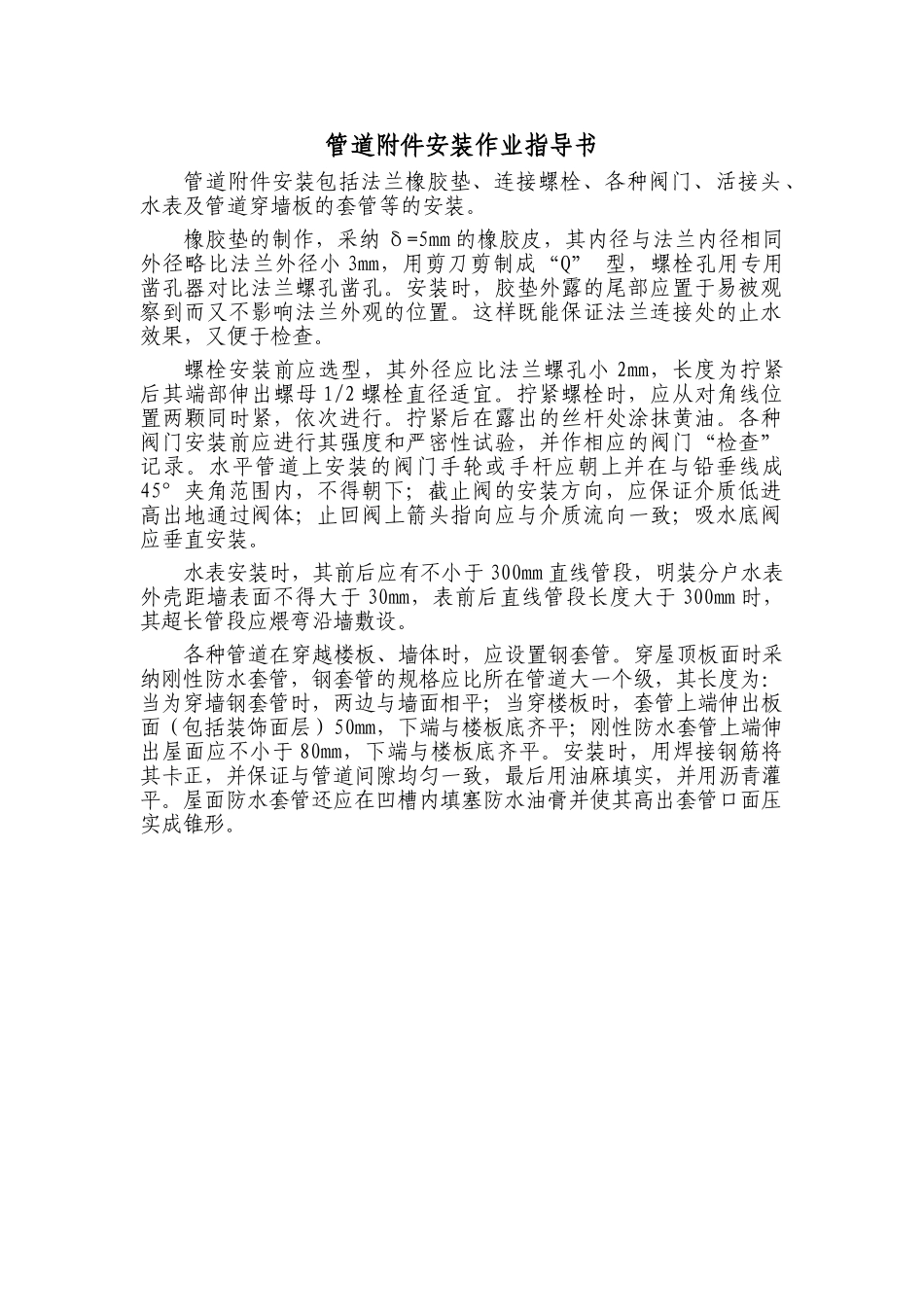

管道附件安装作业指导书管道附件安装包括法兰橡胶垫、连接螺栓、各种阀门、活接头、水表及管道穿墙板的套管等的安装。橡胶垫的制作，采纳 δ=5mm 的橡胶皮，其内径与法兰内径相同外径略比法兰外径小 3mm，用剪刀剪制成“Q” 型，螺栓孔用专用凿孔器对比法兰螺孔凿孔。安装时，胶垫外露的尾部应置于易被观察到而又不影响法兰外观的位置。这样既能保证法兰连接处的止水效果，又便于检查。螺栓安装前应选型，其外径应比法兰螺孔小 2mm，长度为拧紧后其端部伸出螺母 1/2 螺栓直径适宜。拧紧螺栓时，应从对角线位置两颗同时紧，依次进行。拧紧后在露出的丝杆处涂抹黄油。各种阀门安装前应进行其强度和严密性试验，并作相应的阀门“检查”记录。水平管道上安装的阀门手轮或手杆应朝上并在与铅垂线成45°夹角范围内，不得朝下；截止阀的安装方向，应保证介质低进高出地通过阀体；止回阀上箭头指向应与介质流向一致；吸水底阀应垂直安装。水表安装时，其前后应有不小于 300mm 直线管段，明装分户水表外壳距墙表面不得大于 30mm，表前后直线管段长度大于 300mm 时，其超长管段应煨弯沿墙敷设。各种管道在穿越楼板、墙体时，应设置钢套管。穿屋顶板面时采纳刚性防水套管，钢套管的规格应比所在管道大一个级，其长度为：当为穿墙钢套管时，两边与墙面相平；当穿楼板时，套管上端伸出板面（包括装饰面层）50mm，下端与楼板底齐平；刚性防水套管上端伸出屋面应不小于 80mm，下端与楼板底齐平。安装时，用焊接钢筋将其卡正，并保证与管道间隙均匀一致，最后用油麻填实，并用沥青灌平。屋面防水套管还应在凹槽内填塞防水油膏并使其高出套管口面压实成锥形。
