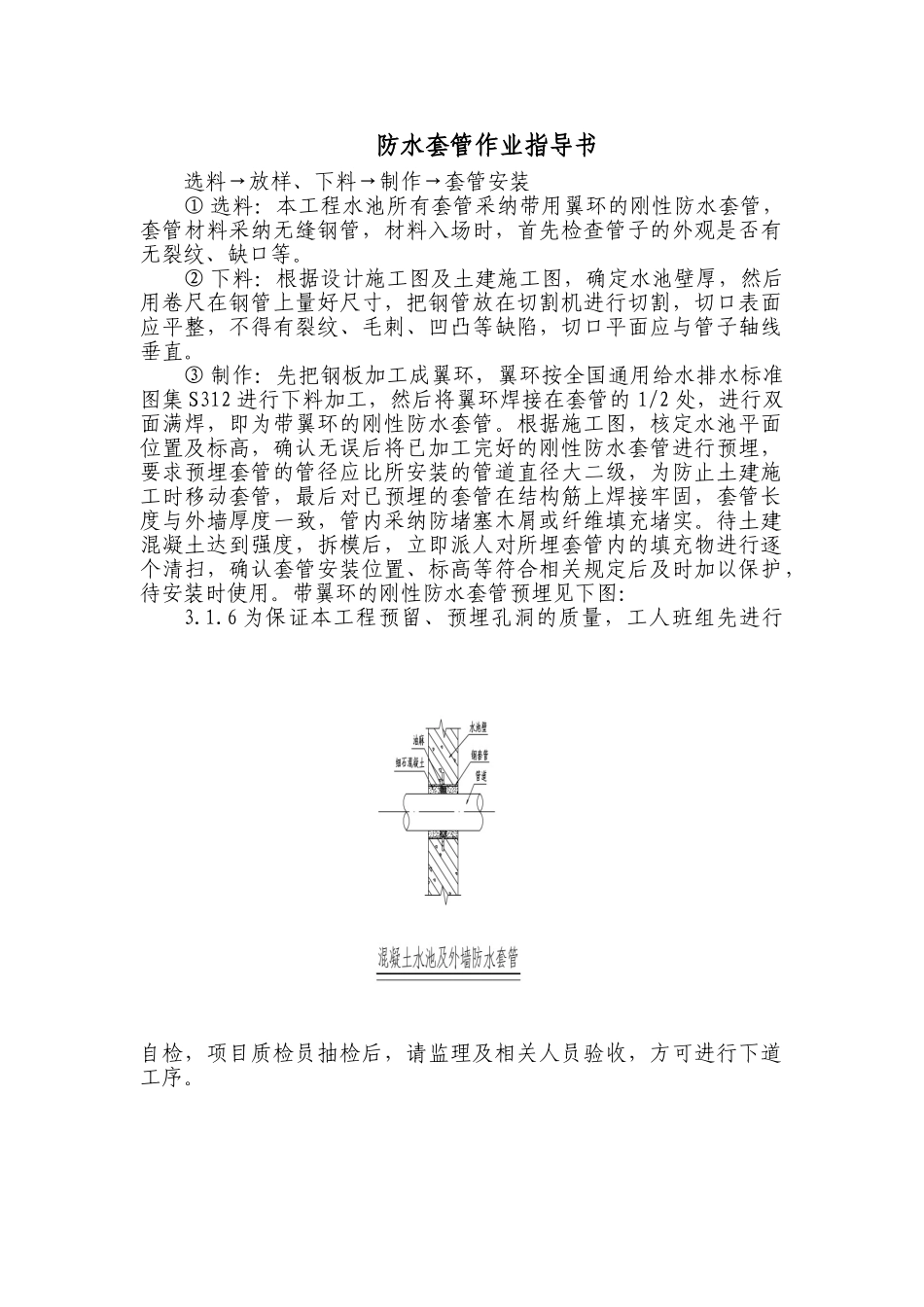

防水套管作业指导书选料→放样、下料→制作→套管安装① 选料：本工程水池所有套管采纳带用翼环的刚性防水套管，套管材料采纳无缝钢管，材料入场时，首先检查管子的外观是否有无裂纹、缺口等。② 下料：根据设计施工图及土建施工图，确定水池壁厚，然后用卷尺在钢管上量好尺寸，把钢管放在切割机进行切割，切口表面应平整，不得有裂纹、毛刺、凹凸等缺陷，切口平面应与管子轴线垂直。③ 制作：先把钢板加工成翼环，翼环按全国通用给水排水标准图集 S312 进行下料加工，然后将翼环焊接在套管的 1/2 处，进行双面满焊，即为带翼环的刚性防水套管。根据施工图，核定水池平面位置及标高，确认无误后将已加工完好的刚性防水套管进行预埋，要求预埋套管的管径应比所安装的管道直径大二级，为防止土建施工时移动套管，最后对已预埋的套管在结构筋上焊接牢固，套管长度与外墙厚度一致，管内采纳防堵塞木屑或纤维填充堵实。待土建混凝土达到强度，拆模后，立即派人对所埋套管内的填充物进行逐个清扫，确认套管安装位置、标高等符合相关规定后及时加以保护，待安装时使用。带翼环的刚性防水套管预埋见下图：3.1.6 为保证本工程预留、预埋孔洞的质量，工人班组先进行自检，项目质检员抽检后，请监理及相关人员验收，方可进行下道工序。
