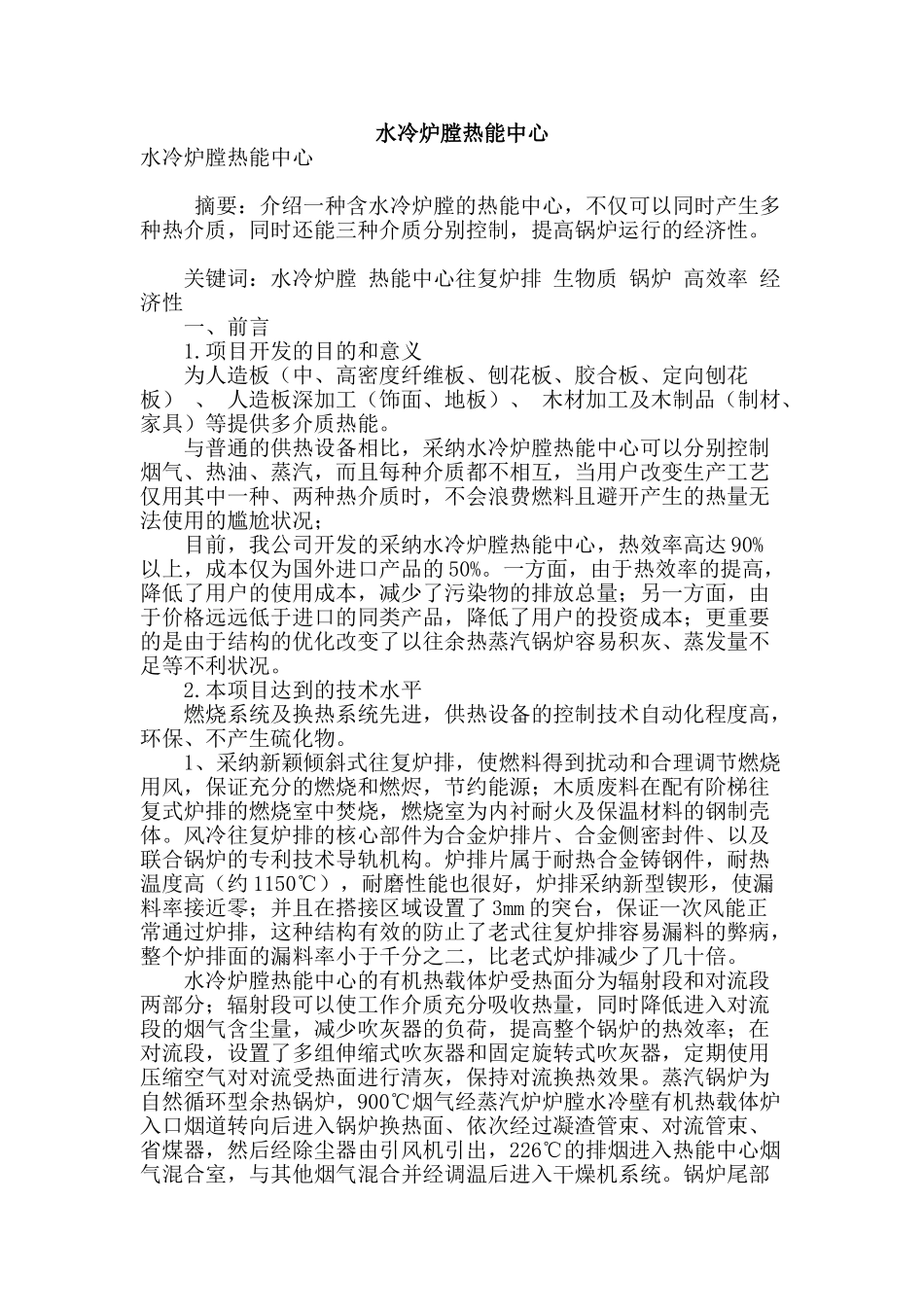

水冷炉膛热能中心水冷炉膛热能中心 摘要：介绍一种含水冷炉膛的热能中心，不仅可以同时产生多种热介质，同时还能三种介质分别控制，提高锅炉运行的经济性。 关键词：水冷炉膛 热能中心往复炉排 生物质 锅炉 高效率 经济性 一、前言 1.项目开发的目的和意义 为人造板（中、高密度纤维板、刨花板、胶合板、定向刨花板） 、 人造板深加工（饰面、地板）、 木材加工及木制品（制材、家具）等提供多介质热能。 与普通的供热设备相比，采纳水冷炉膛热能中心可以分别控制烟气、热油、蒸汽，而且每种介质都不相互，当用户改变生产工艺仅用其中一种、两种热介质时，不会浪费燃料且避开产生的热量无法使用的尴尬状况； 目前，我公司开发的采纳水冷炉膛热能中心，热效率高达 90%以上，成本仅为国外进口产品的 50%。一方面，由于热效率的提高，降低了用户的使用成本，减少了污染物的排放总量；另一方面，由于价格远远低于进口的同类产品，降低了用户的投资成本；更重要的是由于结构的优化改变了以往余热蒸汽锅炉容易积灰、蒸发量不足等不利状况。 2.本项目达到的技术水平 燃烧系统及换热系统先进，供热设备的控制技术自动化程度高，环保、不产生硫化物。 1、采纳新颖倾斜式往复炉排，使燃料得到扰动和合理调节燃烧用风，保证充分的燃烧和燃烬，节约能源；木质废料在配有阶梯往复式炉排的燃烧室中焚烧，燃烧室为内衬耐火及保温材料的钢制壳体。风冷往复炉排的核心部件为合金炉排片、合金侧密封件、以及联合锅炉的专利技术导轨机构。炉排片属于耐热合金铸钢件，耐热温度高（约 1150℃），耐磨性能也很好，炉排采纳新型锲形，使漏料率接近零；并且在搭接区域设置了 3mm 的突台，保证一次风能正常通过炉排，这种结构有效的防止了老式往复炉排容易漏料的弊病，整个炉排面的漏料率小于千分之二，比老式炉排减少了几十倍。 水冷炉膛热能中心的有机热载体炉受热面分为辐射段和对流段两部分；辐射段可以使工作介质充分吸收热量，同时降低进入对流段的烟气含尘量，减少吹灰器的负荷，提高整个锅炉的热效率；在对流段，设置了多组伸缩式吹灰器和固定旋转式吹灰器，定期使用压缩空气对对流受热面进行清灰，保持对流换热效果。蒸汽锅炉为自然循环型余热锅炉，900℃烟气经蒸汽炉炉膛水冷壁有机热载体炉入口烟道转向后进入锅炉换热面、依次经过凝渣管束、对流管束、省煤器，然后经除尘器由引风机引出，226℃的排烟进入热能中心烟气混合室，与其他烟气...
