水利枢纽工程土坝防渗墙施工方案

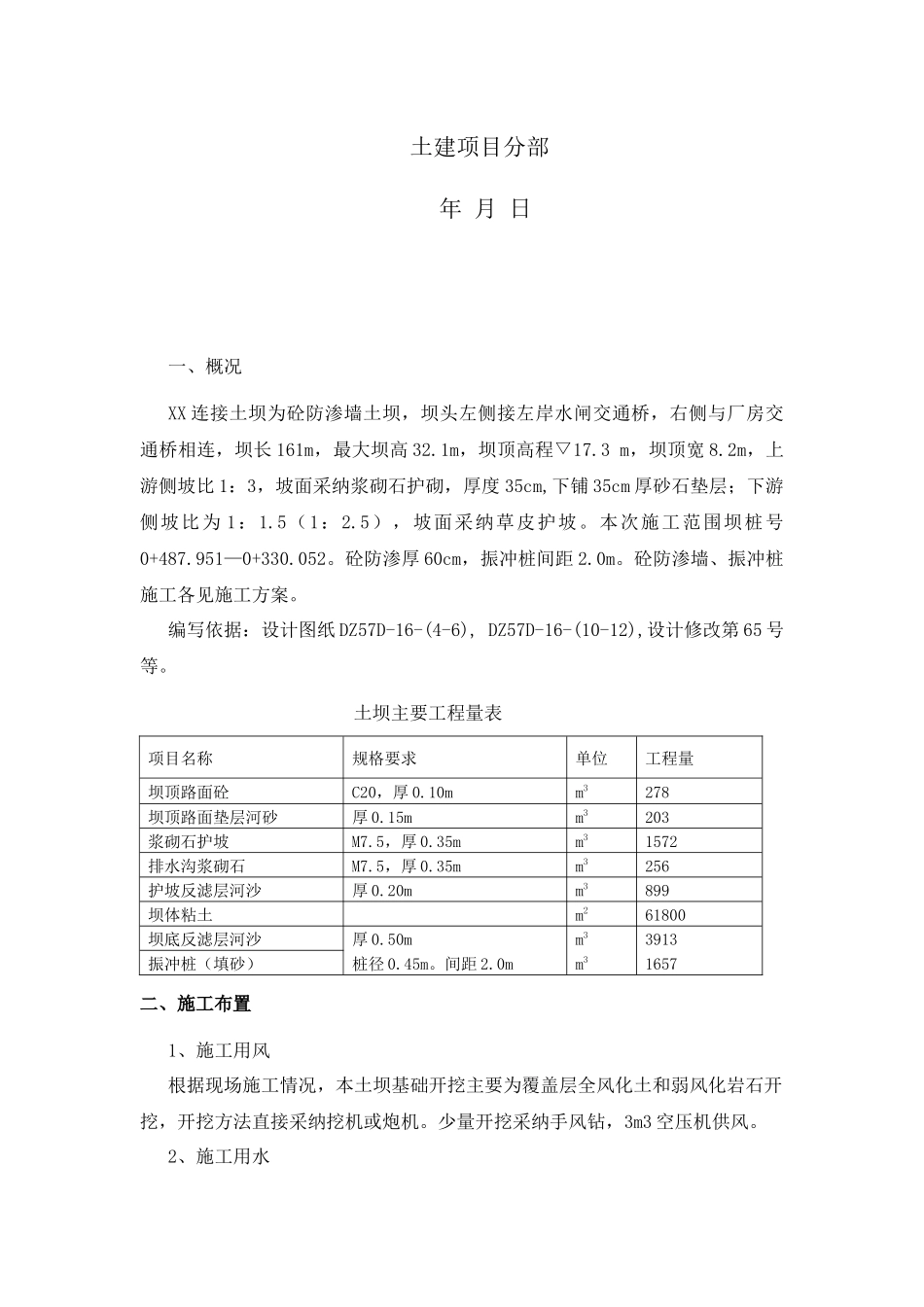

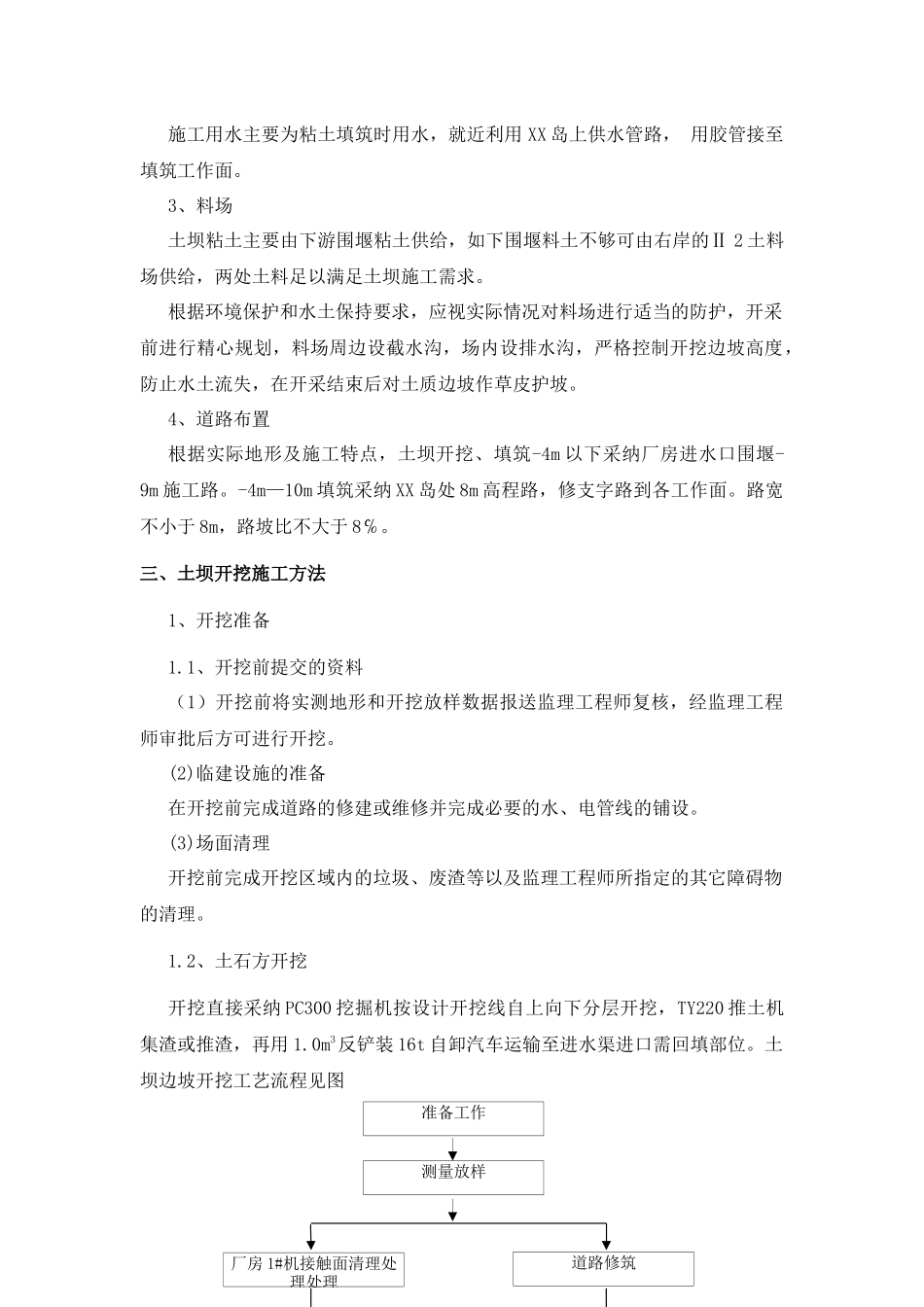

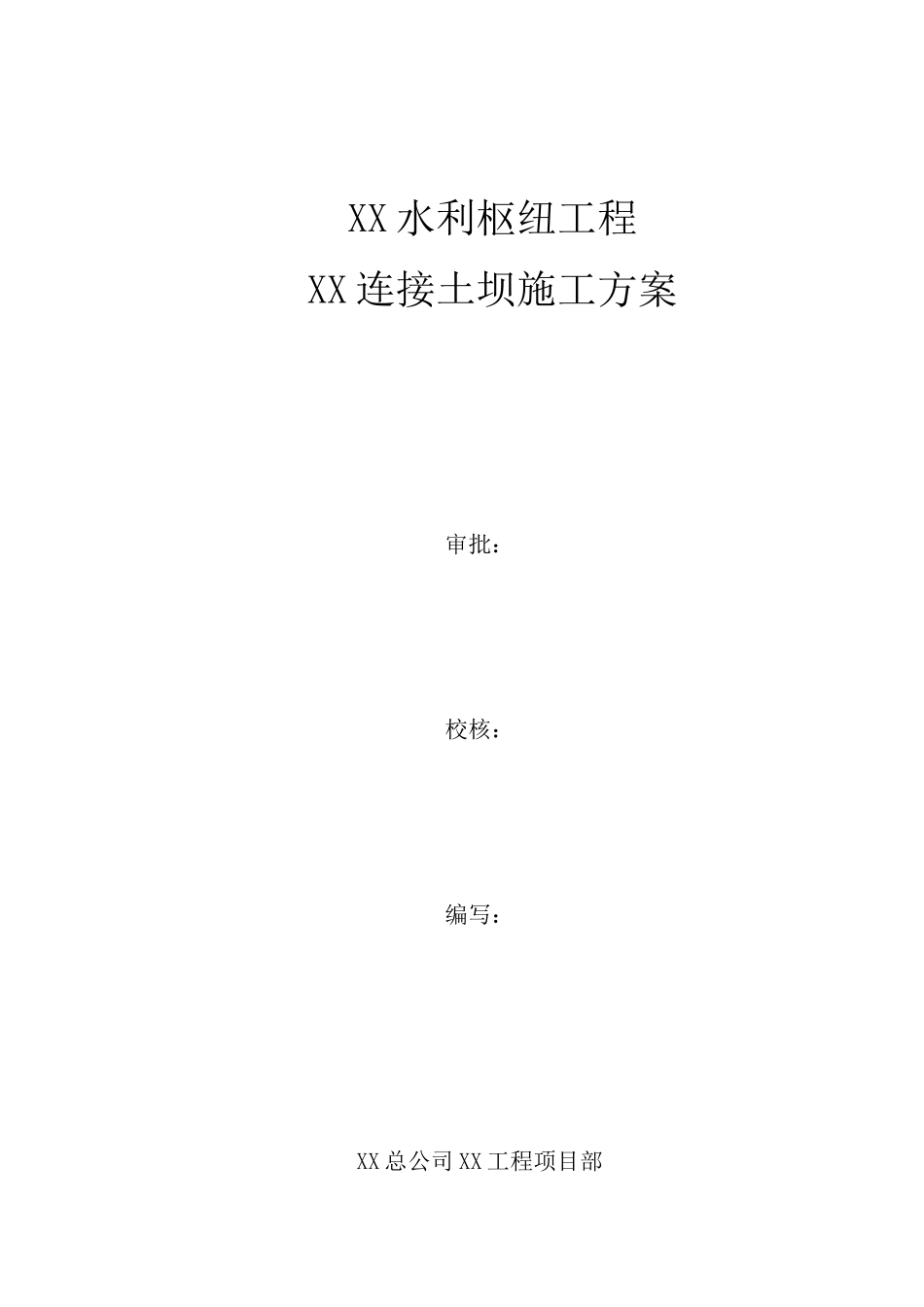

XX 水利枢纽工程XX 连接土坝施工方案审批：校核：编写： XX 总公司 XX 工程项目部土建项目分部 年 月 日一、概况XX 连接土坝为砼防渗墙土坝，坝头左侧接左岸水闸交通桥，右侧与厂房交通桥相连，坝长 161m，最大坝高 32.1m，坝顶高程▽17.3 m，坝顶宽 8.2m，上游侧坡比 1：3，坡面采纳浆砌石护砌，厚度 35cm,下铺 35cm 厚砂石垫层；下游侧坡比为 1：1.5（1：2.5），坡面采纳草皮护坡。本次施工范围坝桩号0+487.951—0+330.052。砼防渗厚 60cm，振冲桩间距 2.0m。砼防渗墙、振冲桩施工各见施工方案。编写依据：设计图纸 DZ57D-16-(4-6), DZ57D-16-(10-12),设计修改第 65 号等。土坝主要工程量表二、施工布置1、施工用风根据现场施工情况，本土坝基础开挖主要为覆盖层全风化土和弱风化岩石开挖，开挖方法直接采纳挖机或炮机。少量开挖采纳手风钻，3m3 空压机供风。2、施工用水项目名称规格要求单位工程量坝顶路面砼C20，厚 0.10mm3278坝顶路面垫层河砂厚 0.15mm3203浆砌石护坡M7.5，厚 0.35mm31572排水沟浆砌石M7.5，厚 0.35mm3256护坡反滤层河沙厚 0.20mm3899坝体粘土 m261800坝底反滤层河沙厚 0.50mm33913振冲桩（填砂）桩径 0.45m。间距 2.0mm31657施工用水主要为粘土填筑时用水，就近利用 XX 岛上供水管路， 用胶管接至填筑工作面。3、料场土坝粘土主要由下游围堰粘土供给，如下围堰料土不够可由右岸的Ⅱ 2 土料场供给，两处土料足以满足土坝施工需求。根据环境保护和水土保持要求，应视实际情况对料场进行适当的防护，开采前进行精心规划，料场周边设截水沟，场内设排水沟，严格控制开挖边坡高度，防止水土流失，在开采结束后对土质边坡作草皮护坡。4、道路布置根据实际地形及施工特点，土坝开挖、填筑-4m 以下采纳厂房进水口围堰-9m 施工路。-4m—10m 填筑采纳 XX 岛处 8m 高程路，修支字路到各工作面。路宽不小于 8m，路坡比不大于 8℅。三、土坝开挖施工方法1、开挖准备1.1、开挖前提交的资料（1）开挖前将实测地形和开挖放样数据报送监理工程师复核，经监理工程师审批后方可进行开挖。(2)临建设施的准备在开挖前完成道路的修建或维修并完成必要的水、电管线的铺设。(3)场面清理开挖前完成开挖区域内的垃圾、废渣等以及监理工程师所指定的其它障碍物的清理。1.2、土石方开挖开挖直接采纳 PC300 挖掘机按设计开挖线自上向下分层开挖，TY220 推土机集渣或推渣，再用 1.0m3反铲装 16t 自...
