水利枢纽工程大坝坝基开挖与支护施工方案

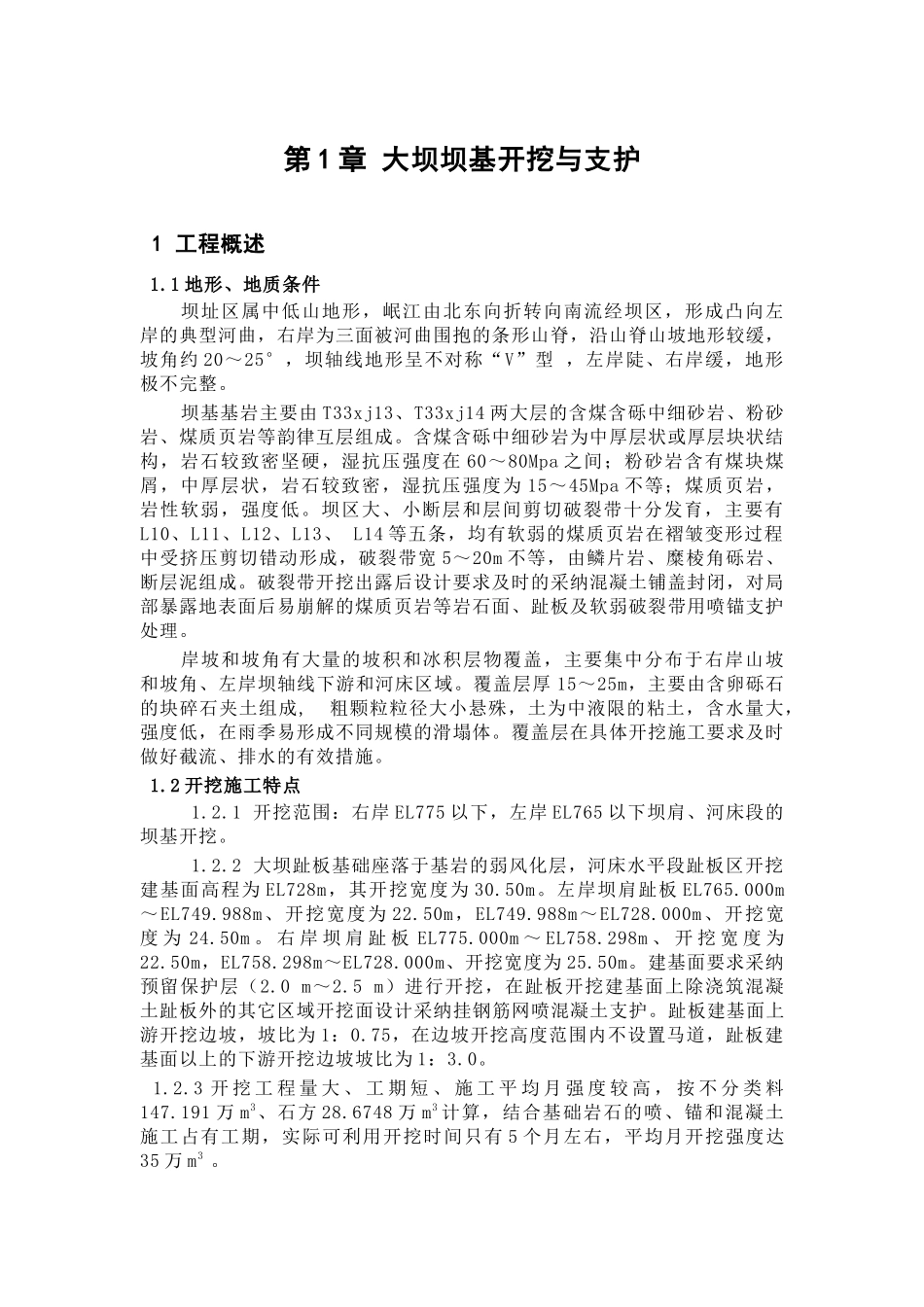

第 1 章 大坝坝基开挖与支护 1 工程概述 1.1 地形、地质条件坝址区属中低山地形，岷江由北东向折转向南流经坝区，形成凸向左岸的典型河曲，右岸为三面被河曲围抱的条形山脊，沿山脊山坡地形较缓，坡角约 20～25°，坝轴线地形呈不对称“V”型 ，左岸陡、右岸缓，地形极不完整。坝基基岩主要由 T33xj13、T33xj14 两大层的含煤含砾中细砂岩、粉砂岩、煤质页岩等韵律互层组成。含煤含砾中细砂岩为中厚层状或厚层块状结构，岩石较致密坚硬，湿抗压强度在 60～80Mpa 之间；粉砂岩含有煤块煤屑，中厚层状，岩石较致密，湿抗压强度为 15～45Mpa 不等；煤质页岩，岩性软弱，强度低。坝区大、小断层和层间剪切破裂带十分发育，主要有L10、L11、L12、L13、 L14 等五条，均有软弱的煤质页岩在褶皱变形过程中受挤压剪切错动形成，破裂带宽 5～20m 不等，由鳞片岩、糜棱角砾岩、断层泥组成。破裂带开挖出露后设计要求及时的采纳混凝土铺盖封闭，对局部暴露地表面后易崩解的煤质页岩等岩石面、趾板及软弱破裂带用喷锚支护处理。岸坡和坡角有大量的坡积和冰积层物覆盖，主要集中分布于右岸山坡和坡角、左岸坝轴线下游和河床区域。覆盖层厚 15～25m，主要由含卵砾石的块碎石夹土组成, 粗颗粒粒径大小悬殊，土为中液限的粘土，含水量大，强度低，在雨季易形成不同规模的滑塌体。覆盖层在具体开挖施工要求及时做好截流、排水的有效措施。 1.2 开挖施工特点 1.2.1 开挖范围：右岸 EL775 以下，左岸 EL765 以下坝肩、河床段的坝基开挖。 1.2.2 大坝趾板基础座落于基岩的弱风化层，河床水平段趾板区开挖建基面高程为 EL728m，其开挖宽度为 30.50m。左岸坝肩趾板 EL765.000m～EL749.988m、开挖宽度为 22.50m，EL749.988m～EL728.000m、开挖宽度 为 24.50m 。 右 岸 坝 肩 趾 板 EL775.000m ～ EL758.298m 、 开 挖 宽 度 为22.50m，EL758.298m～EL728.000m、开挖宽度为 25.50m。建基面要求采纳预留保护层（2.0 m～2.5 m）进行开挖，在趾板开挖建基面上除浇筑混凝土趾板外的其它区域开挖面设计采纳挂钢筋网喷混凝土支护。趾板建基面上游开挖边坡，坡比为 1：0.75，在边坡开挖高度范围内不设置马道，趾板建基面以上的下游开挖边坡坡比为 1：3.0。 1.2.3 开 挖 工 程 量 大 、 工 期 短 、 施 工 平 均 月 强 度 较 高 ， 按 不 分 类 料147.191 万 m3、石方 28.6748 万 m3 计...
