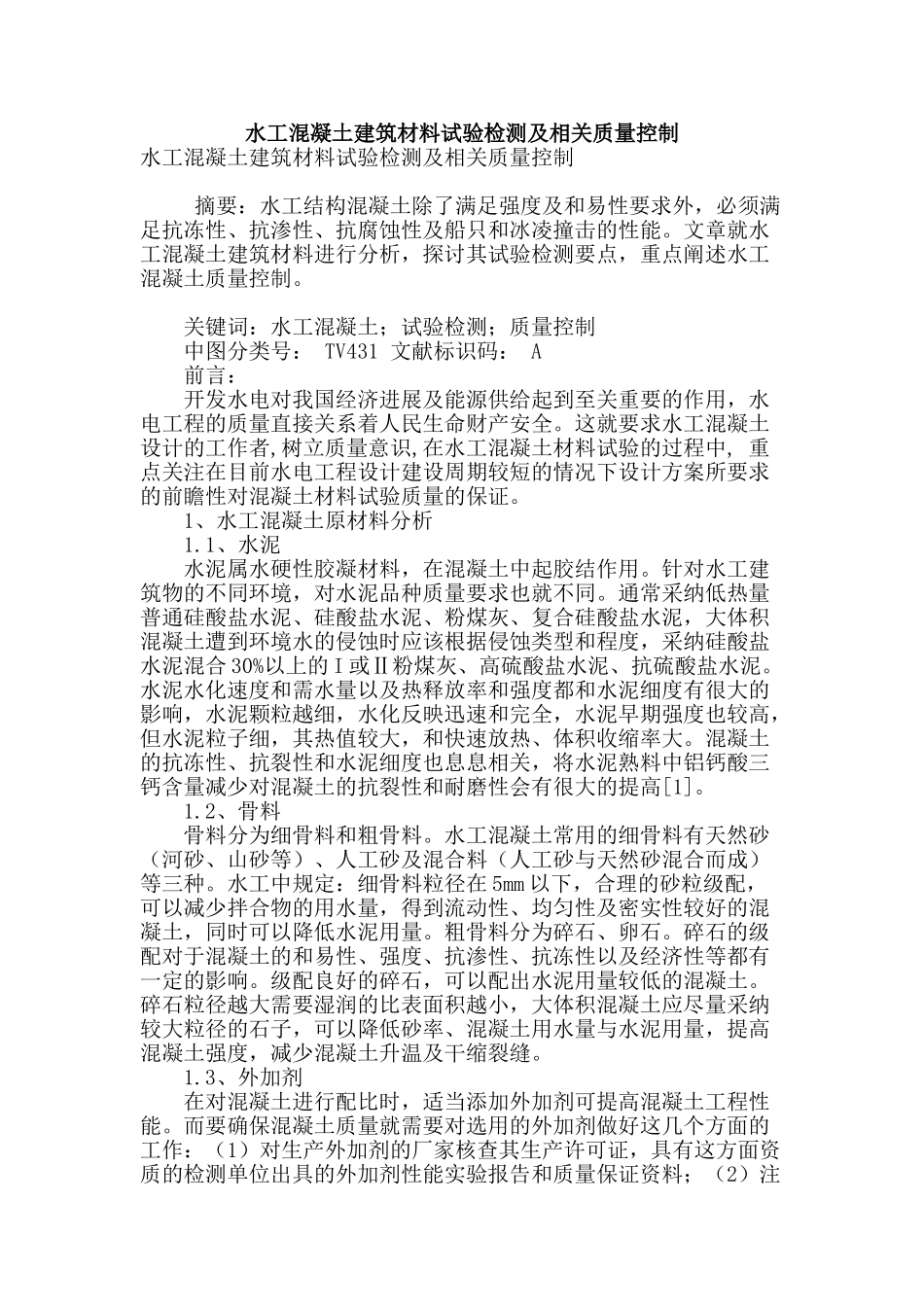

水工混凝土建筑材料试验检测及相关质量控制水工混凝土建筑材料试验检测及相关质量控制 摘要：水工结构混凝土除了满足强度及和易性要求外，必须满足抗冻性、抗渗性、抗腐蚀性及船只和冰凌撞击的性能
文章就水工混凝土建筑材料进行分析，探讨其试验检测要点，重点阐述水工混凝土质量控制
关键词：水工混凝土；试验检测；质量控制 中图分类号： TV431 文献标识码： A 前言： 开发水电对我国经济进展及能源供给起到至关重要的作用，水电工程的质量直接关系着人民生命财产安全
这就要求水工混凝土设计的工作者,树立质量意识,在水工混凝土材料试验的过程中, 重点关注在目前水电工程设计建设周期较短的情况下设计方案所要求的前瞻性对混凝土材料试验质量的保证
1、水工混凝土原材料分析 1
1、水泥 水泥属水硬性胶凝材料，在混凝土中起胶结作用
针对水工建筑物的不同环境，对水泥品种质量要求也就不同
通常采纳低热量普通硅酸盐水泥、硅酸盐水泥、粉煤灰、复合硅酸盐水泥，大体积混凝土遭到环境水的侵蚀时应该根据侵蚀类型和程度，采纳硅酸盐水泥混合 30%以上的 I 或Ⅱ粉煤灰、高硫酸盐水泥、抗硫酸盐水泥
水泥水化速度和需水量以及热释放率和强度都和水泥细度有很大的影响，水泥颗粒越细，水化反映迅速和完全，水泥早期强度也较高，但水泥粒子细，其热值较大，和快速放热、体积收缩率大
混凝土的抗冻性、抗裂性和水泥细度也息息相关，将水泥熟料中铝钙酸三钙含量减少对混凝土的抗裂性和耐磨性会有很大的提高[1]
2、骨料 骨料分为细骨料和粗骨料
水工混凝土常用的细骨料有天然砂（河砂、山砂等）、人工砂及混合料（人工砂与天然砂混合而成）等三种
水工中规定：细骨料粒径在 5mm 以下，合理的砂粒级配，可以减少拌合物的用水量，得到流动性、均匀性及密实性较好的混凝土，同时可以降低水泥用量
粗骨料分为碎石、卵石
碎石的级配对于混凝土的和易性、强度、抗渗性
