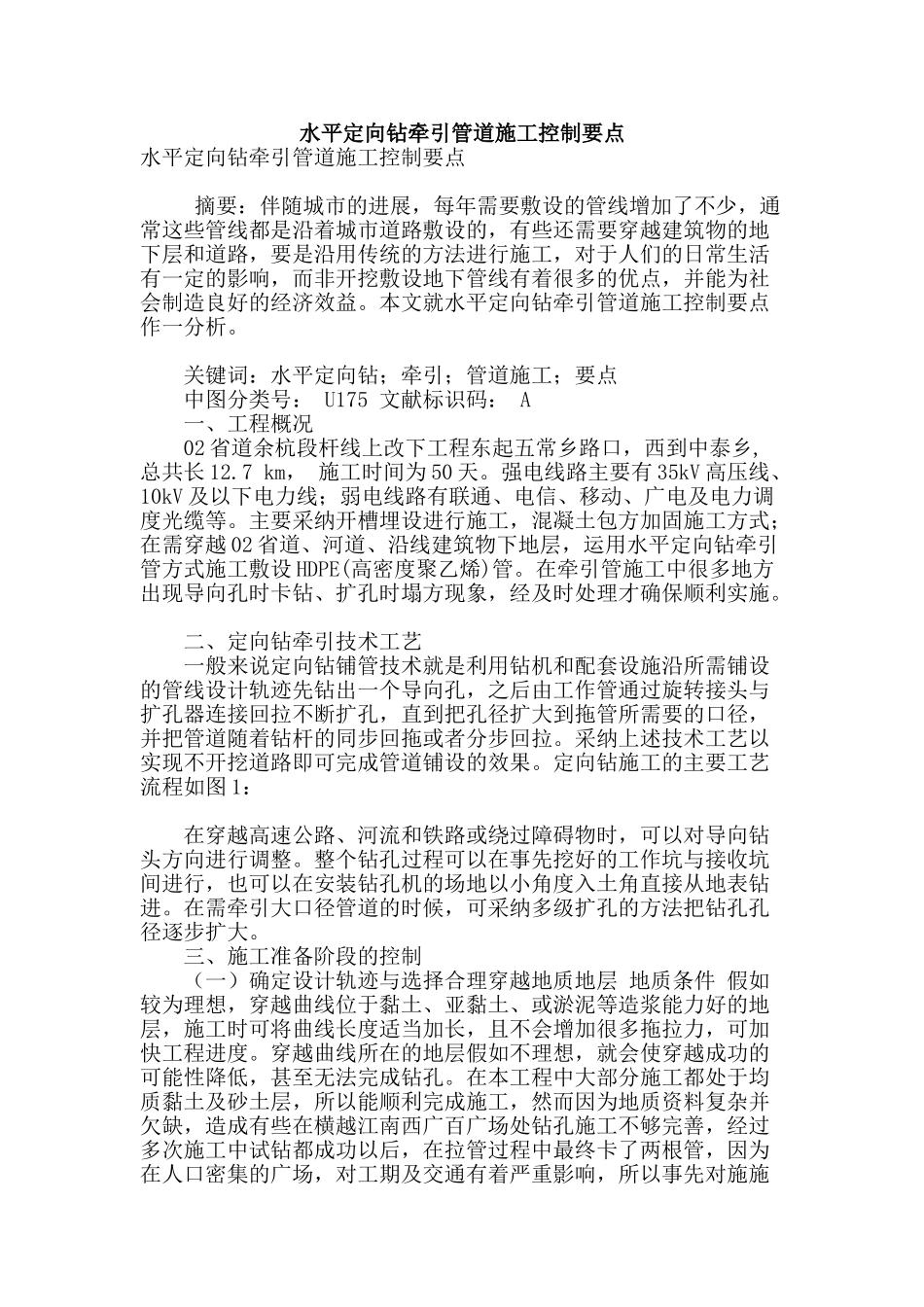

水平定向钻牵引管道施工控制要点水平定向钻牵引管道施工控制要点 摘要：伴随城市的进展，每年需要敷设的管线增加了不少，通常这些管线都是沿着城市道路敷设的，有些还需要穿越建筑物的地下层和道路，要是沿用传统的方法进行施工，对于人们的日常生活有一定的影响，而非开挖敷设地下管线有着很多的优点，并能为社会制造良好的经济效益。本文就水平定向钻牵引管道施工控制要点作一分析。 关键词：水平定向钻；牵引；管道施工；要点 中图分类号： U175 文献标识码： A 一、工程概况 02 省道余杭段杆线上改下工程东起五常乡路口，西到中泰乡,总共长 12.7 km， 施工时间为 50 天。强电线路主要有 35kV 高压线、10kV 及以下电力线；弱电线路有联通、电信、移动、广电及电力调度光缆等。主要采纳开槽埋设进行施工，混凝土包方加固施工方式；在需穿越 02 省道、河道、沿线建筑物下地层，运用水平定向钻牵引管方式施工敷设 HDPE(高密度聚乙烯)管。在牵引管施工中很多地方出现导向孔时卡钻、扩孔时塌方现象，经及时处理才确保顺利实施。 二、定向钻牵引技术工艺 一般来说定向钻铺管技术就是利用钻机和配套设施沿所需铺设的管线设计轨迹先钻出一个导向孔，之后由工作管通过旋转接头与扩孔器连接回拉不断扩孔，直到把孔径扩大到拖管所需要的口径，并把管道随着钻杆的同步回拖或者分步回拉。采纳上述技术工艺以实现不开挖道路即可完成管道铺设的效果。定向钻施工的主要工艺流程如图 1： 在穿越高速公路、河流和铁路或绕过障碍物时，可以对导向钻头方向进行调整。整个钻孔过程可以在事先挖好的工作坑与接收坑间进行，也可以在安装钻孔机的场地以小角度入土角直接从地表钻进。在需牵引大口径管道的时候，可采纳多级扩孔的方法把钻孔孔径逐步扩大。 三、施工准备阶段的控制 （一）确定设计轨迹与选择合理穿越地质地层 地质条件 假如较为理想，穿越曲线位于黏土、亚黏土、或淤泥等造浆能力好的地层，施工时可将曲线长度适当加长，且不会增加很多拖拉力，可加快工程进度。穿越曲线所在的地层假如不理想，就会使穿越成功的可能性降低，甚至无法完成钻孔。在本工程中大部分施工都处于均质黏土及砂土层，所以能顺利完成施工，然而因为地质资料复杂并欠缺，造成有些在横越江南西广百广场处钻孔施工不够完善，经过多次施工中试钻都成功以后，在拉管过程中最终卡了两根管，因为在人口密集的广场，对工期及交通有着严重影响，所以事先对施施工场...
