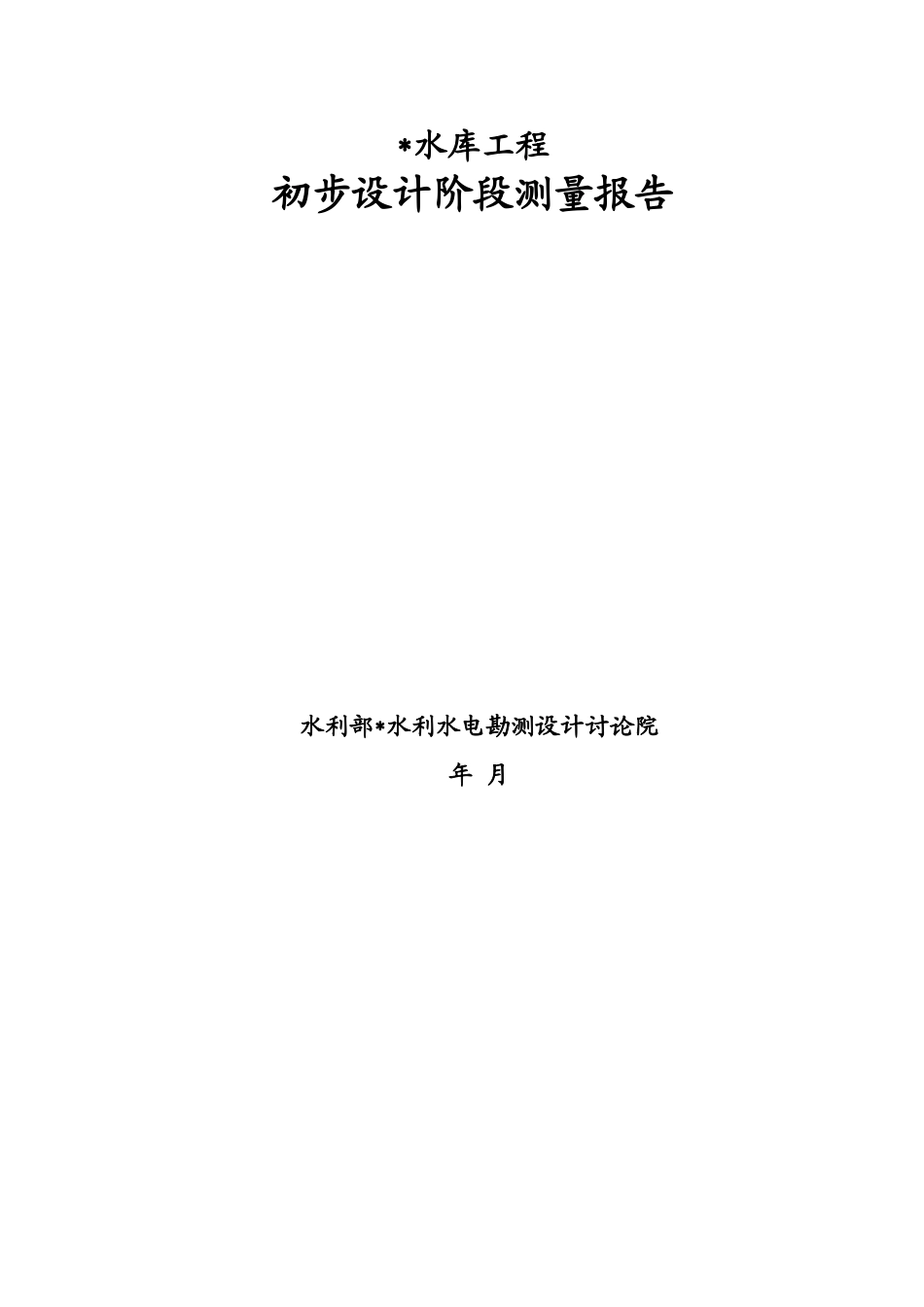

水库工程初步设计阶段测量报告

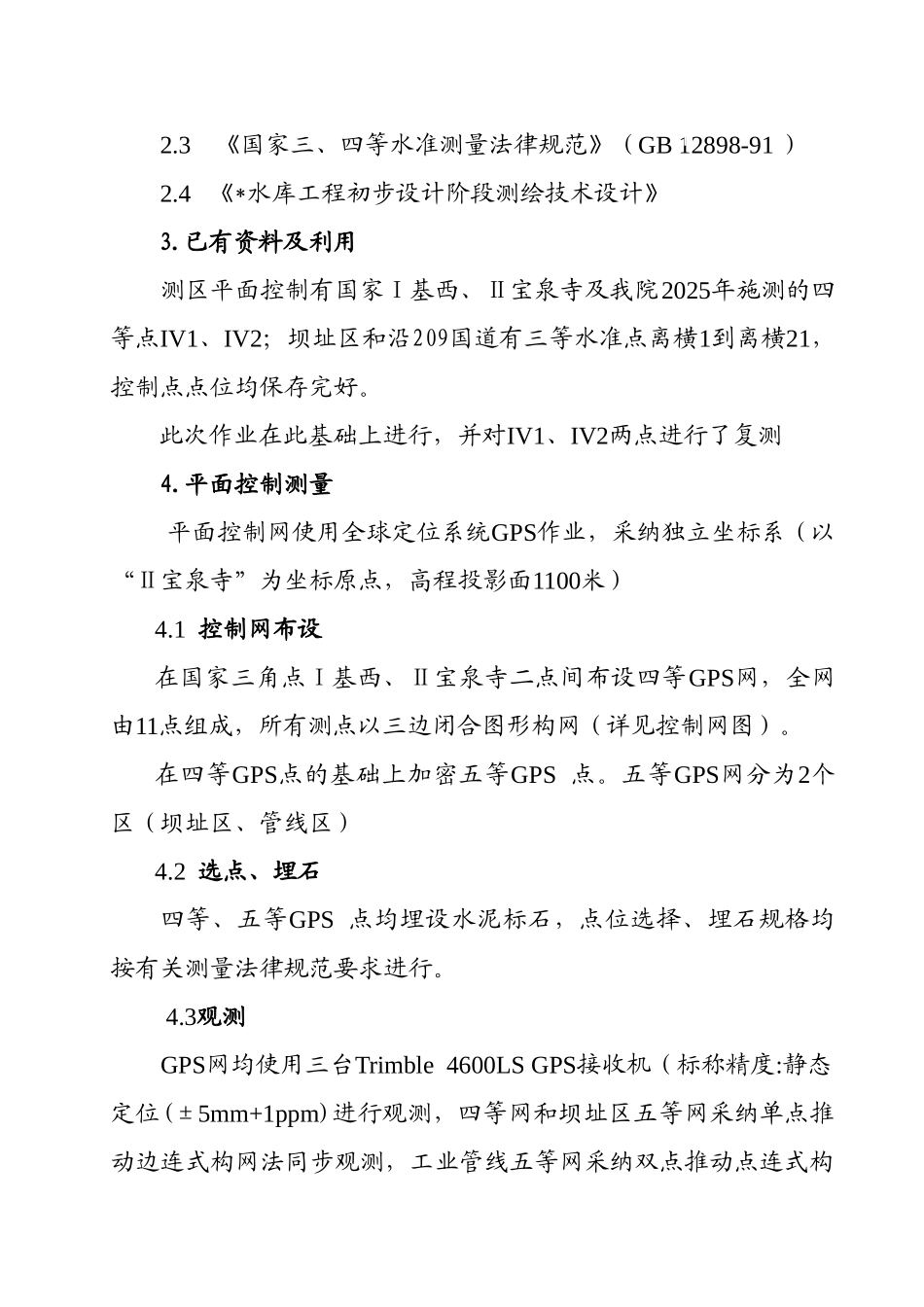

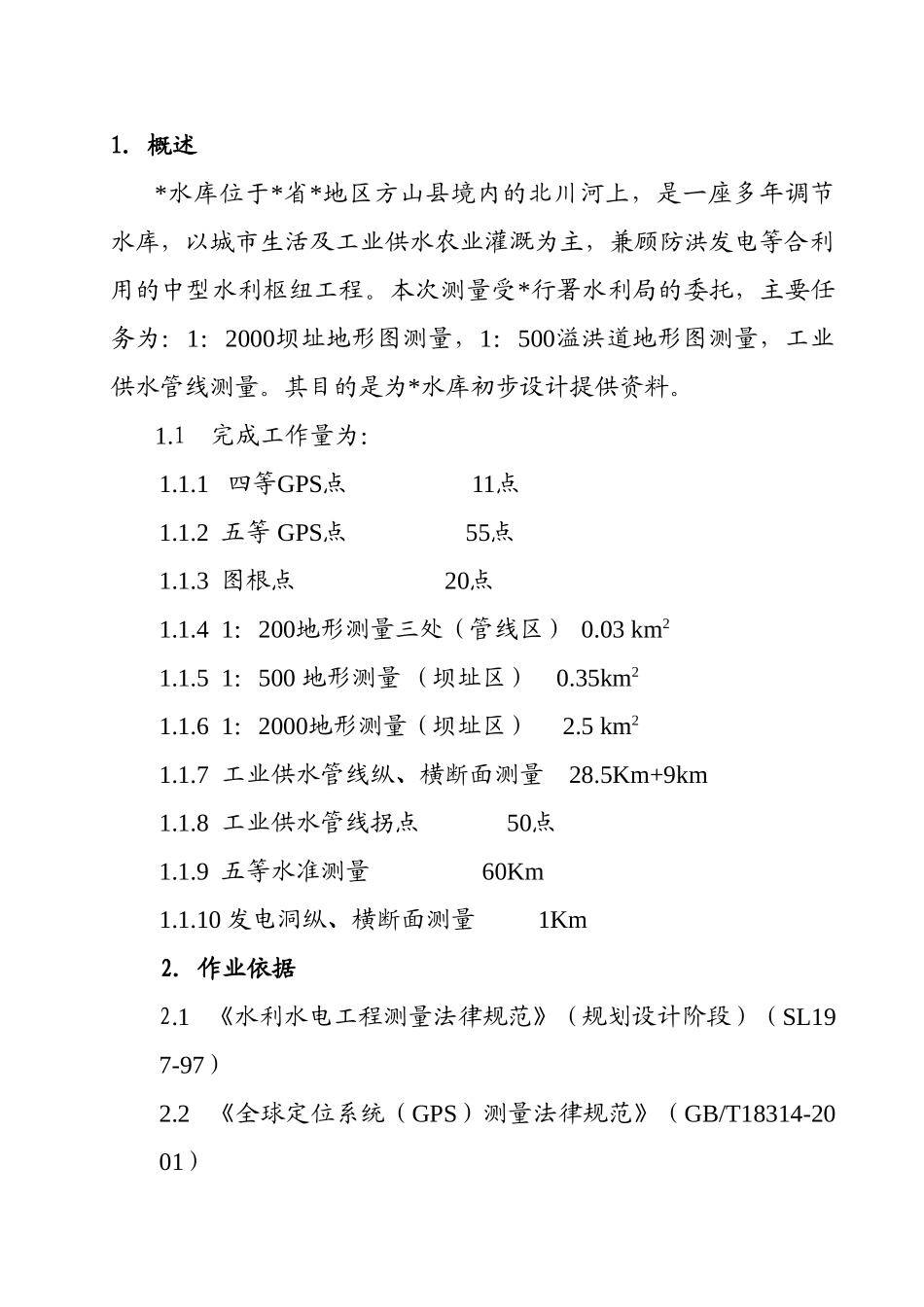

*水库工程初步设计阶段测量报告 水利部*水利水电勘测设计讨论院 年 月1．概述*水库位于*省*地区方山县境内的北川河上，是一座多年调节水库，以城市生活及工业供水农业灌溉为主，兼顾防洪发电等合利用的中型水利枢纽工程。本次测量受*行署水利局的委托，主要任务为：1：2000坝址地形图测量，1：500溢洪道地形图测量，工业供水管线测量。其目的是为*水库初步设计提供资料。1.1 完成工作量为：1.1.1 四等GPS点 11点1.1.2 五等 GPS点 55点1.1.3 图根点 20点1.1.4 1：200地形测量三处（管线区） 0.03 km21.1.5 1：500 地形测量 （坝址区） 0.35km21.1.6 1：2000地形测量（坝址区） 2.5 km21.1.7 工业供水管线纵、横断面测量 28.5Km+9km1.1.8 工业供水管线拐点 50点1.1.9 五等水准测量 60Km1.1.10 发电洞纵、横断面测量 1Km2．作业依据2.1 《水利水电工程测量法律规范》（规划设计阶段）（SL197-97）2.2 《全球定位系统（GPS）测量法律规范》（GB/T18314-2001）2.3 《国家三、四等水准测量法律规范》（GB 12898-91 ）2.4 《*水库工程初步设计阶段测绘技术设计》3.已有资料及利用测区平面控制有国家Ⅰ基西、Ⅱ宝泉寺及我院2025年施测的四等点IV1、IV2；坝址区和沿209国道有三等水准点离横1到离横21，控制点点位均保存完好。此次作业在此基础上进行，并对IV1、IV2两点进行了复测4.平面控制测量 平面控制网使用全球定位系统GPS作业，采纳独立坐标系（以“Ⅱ宝泉寺”为坐标原点，高程投影面1100米）4.1 控制网布设在国家三角点Ⅰ基西、Ⅱ宝泉寺二点间布设四等GPS网，全网由11点组成，所有测点以三边闭合图形构网（详见控制网图）。 在四等GPS点的基础上加密五等GPS 点。五等GPS网分为2个区（坝址区、管线区）4.2 选点、埋石四等、五等GPS 点均埋设水泥标石，点位选择、埋石规格均按有关测量法律规范要求进行。4.3观测GPS网均使用三台Trimble 4600LS GPS接收机（标称精度:静态定位(±5mm+1ppm)进行观测，四等网和坝址区五等网采纳单点推动边连式构网法同步观测，工业管线五等网采纳双点推动点连式构网法同步观测，测前对仪器按《全球定位系统（GPS）测量法律规范》进行了检验，观测过程中，卫星高度角≥15°，有效观测卫星数≥4颗，时段长度（四等≥60min、五等≥30min）数据采样间隔15S，点位几何图形强度因子PDOP<6，测前、测后精确量取天线高至毫米。 4.4基线向量解算 4.4.1 基线向量解算基线向量解算采纳Tr...
