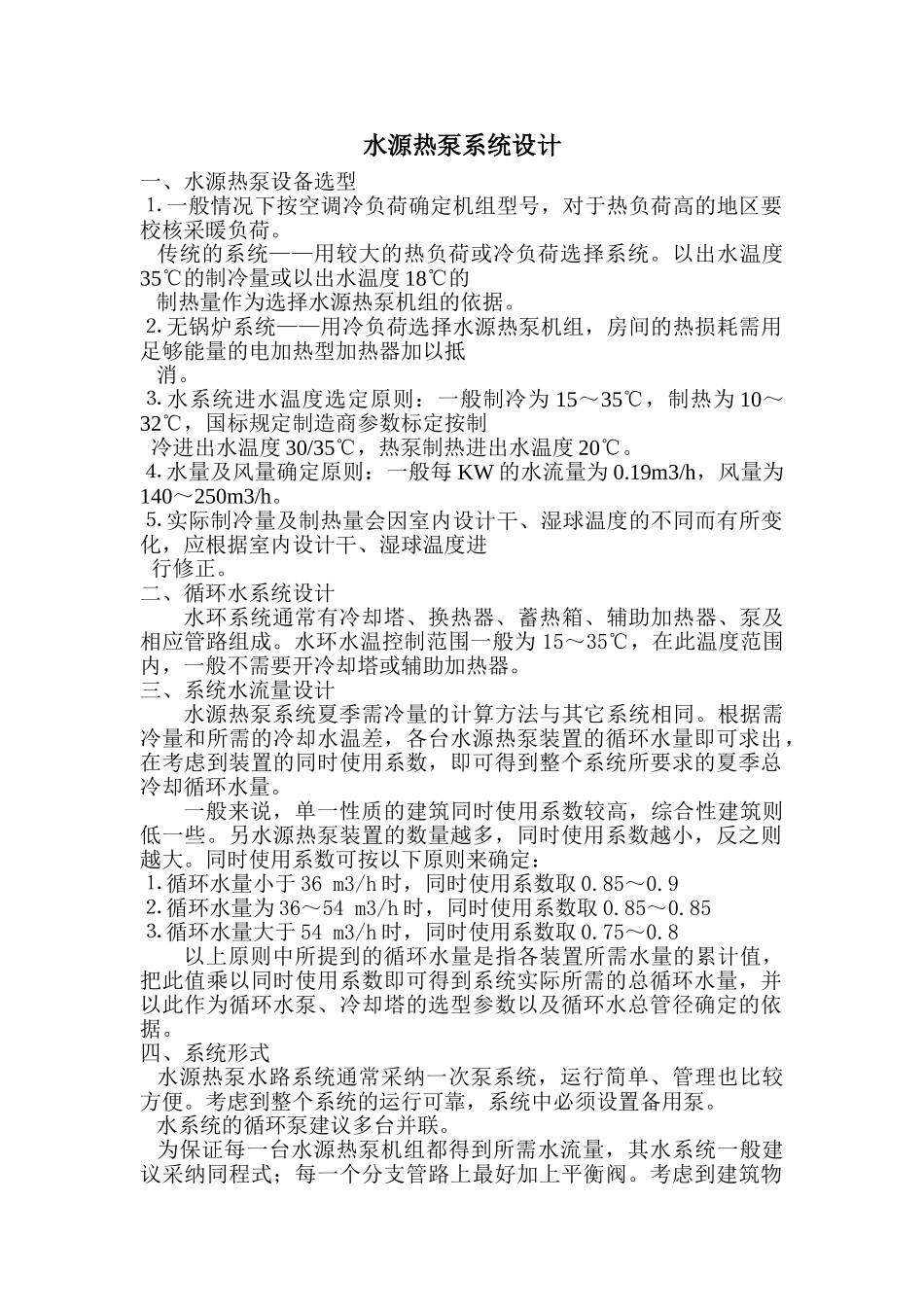

水源热泵系统设计

水源热泵系统设计一、水源热泵设备选型⒈ 一般情况下按空调冷负荷确定机组型号，对于热负荷高的地区要校核采暖负荷。 传统的系统——用较大的热负荷或冷负荷选择系统。以出水温度35℃的制冷量或以出水温度 18℃的 制热量作为选择水源热泵机组的依据。⒉ 无锅炉系统——用冷负荷选择水源热泵机组，房间的热损耗需用足够能量的电加热型加热器加以抵 消。⒊ 水系统进水温度选定原则：一般制冷为 15～35℃，制热为 10～32℃，国标规定制造商参数标定按制 冷进出水温度 30/35℃，热泵制热进出水温度 20℃。⒋ 水量及风量确定原则：一般每 KW 的水流量为 0.19m3/h，风量为140～250m3/h。⒌ 实际制冷量及制热量会因室内设计干、湿球温度的不同而有所变化，应根据室内设计干、湿球温度进 行修正。二、循环水系统设计 水环系统通常有冷却塔、换热器、蓄热箱、辅助加热器、泵及相应管路组成。水环水温控制范围一般为 15～35℃，在此温度范围内，一般不需要开冷却塔或辅助加热器。三、系统水流量设计 水源热泵系统夏季需冷量的计算方法与其它系统相同。根据需冷量和所需的冷却水温差，各台水源热泵装置的循环水量即可求出，在考虑到装置的同时使用系数，即可得到整个系统所要求的夏季总冷却循环水量。 一般来说，单一性质的建筑同时使用系数较高，综合性建筑则低一些。另水源热泵装置的数量越多，同时使用系数越小，反之则越大。同时使用系数可按以下原则来确定：⒈ 循环水量小于 36 m3/h 时，同时使用系数取 0.85～0.9 ⒉ 循环水量为 36～54 m3/h 时，同时使用系数取 0.85～0.85⒊ 循环水量大于 54 m3/h 时，同时使用系数取 0.75～0.8 以上原则中所提到的循环水量是指各装置所需水量的累计值，把此值乘以同时使用系数即可得到系统实际所需的总循环水量，并以此作为循环水泵、冷却塔的选型参数以及循环水总管径确定的依据。四、系统形式 水源热泵水路系统通常采纳一次泵系统，运行简单、管理也比较方便。考虑到整个系统的运行可靠，系统中必须设置备用泵。 水系统的循环泵建议多台并联。 为保证每一台水源热泵机组都得到所需水流量，其水系统一般建议采纳同程式；每一个分支管路上最好加上平衡阀。考虑到建筑物的特点，为了配管方便，有时也可实行直接回水的异程式方案。五、循环水管设计⒈ 确定循环水管的管径时，需要保证能输送设计水流量，使摩擦损失和水流噪音最小，以获得经济合理的效果。⒉ 循环管径越小，...
