水电站大坝工程施工组织设计

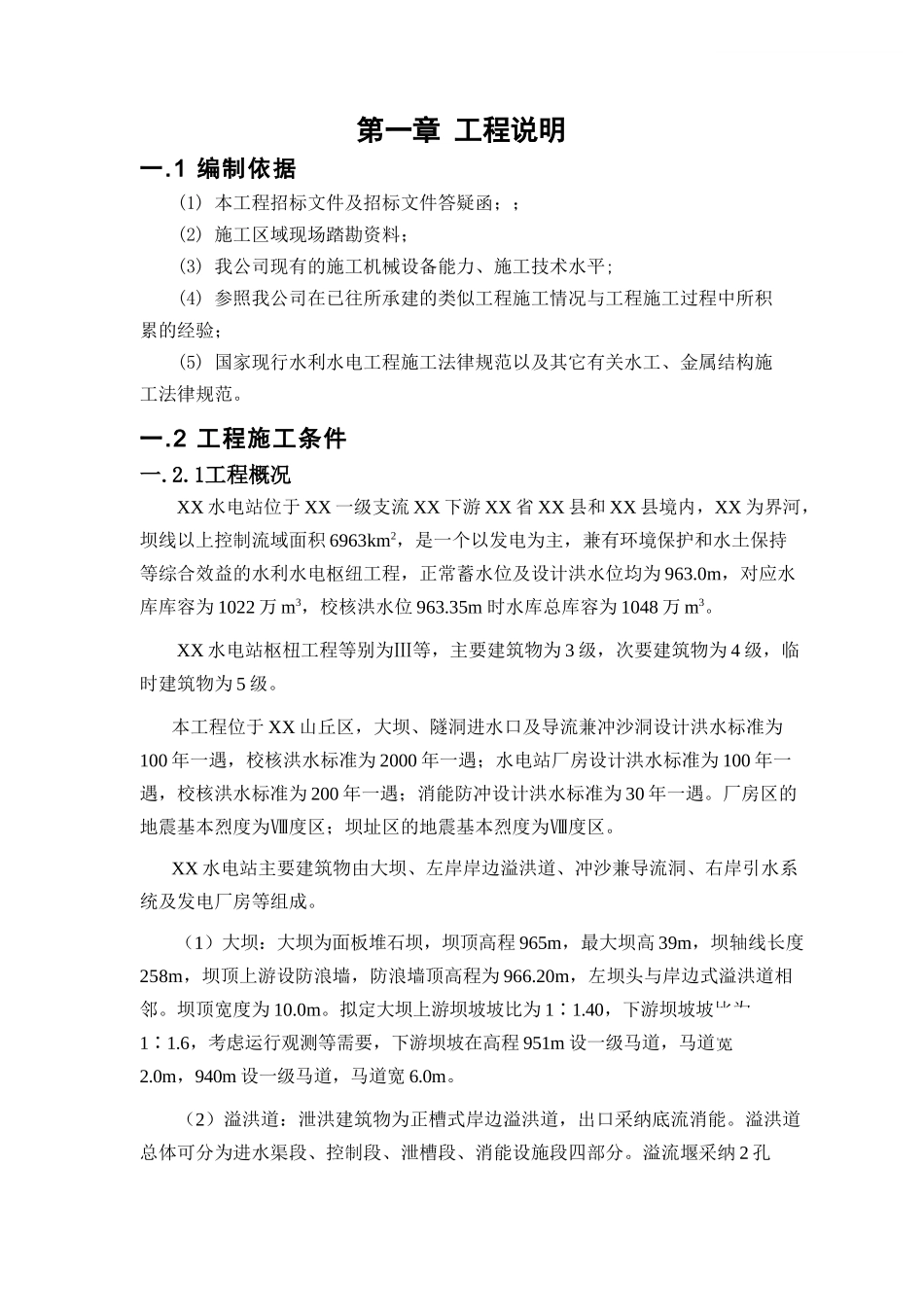

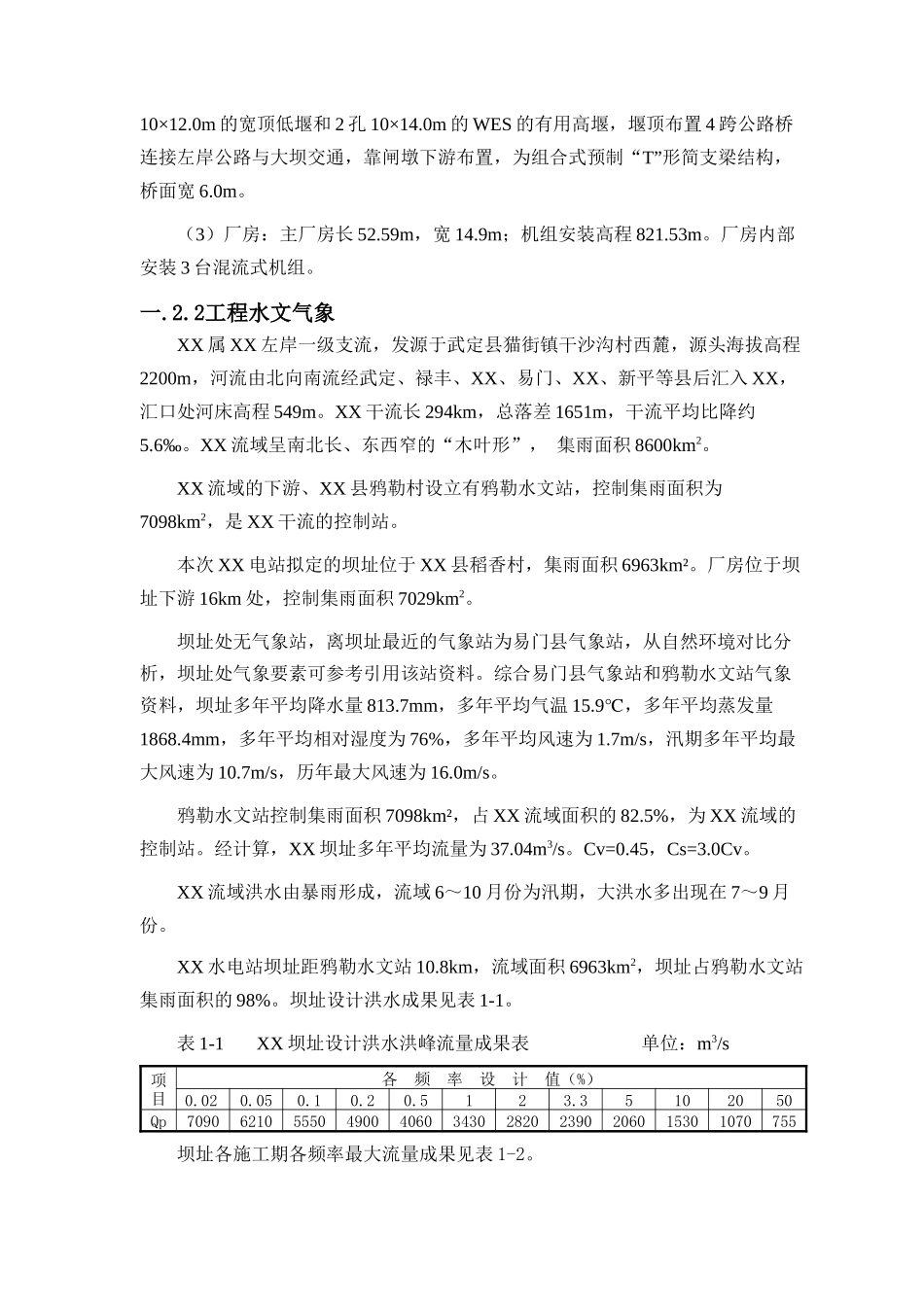

第一章 工程说明一.1 编制依据(1) 本工程招标文件及招标文件答疑函；；(2) 施工区域现场踏勘资料；(3) 我公司现有的施工机械设备能力、施工技术水平;(4) 参照我公司在已往所承建的类似工程施工情况与工程施工过程中所积累的经验；(5) 国家现行水利水电工程施工法律规范以及其它有关水工、金属结构施工法律规范。一.2 工程施工条件一.2.1工程概况XX 水电站位于 XX 一级支流 XX 下游 XX 省 XX 县和 XX 县境内，XX 为界河，坝线以上控制流域面积 6963km2，是一个以发电为主，兼有环境保护和水土保持等综合效益的水利水电枢纽工程，正常蓄水位及设计洪水位均为 963.0m，对应水库库容为 1022 万 m3，校核洪水位 963.35m 时水库总库容为 1048 万 m3。XX 水电站枢杻工程等别为Ⅲ等，主要建筑物为 3 级，次要建筑物为 4 级，临时建筑物为 5 级。本工程位于 XX 山丘区，大坝、隧洞进水口及导流兼冲沙洞设计洪水标准为100 年一遇，校核洪水标准为 2000 年一遇；水电站厂房设计洪水标准为 100 年一遇，校核洪水标准为 200 年一遇；消能防冲设计洪水标准为 30 年一遇。厂房区的地震基本烈度为Ⅷ度区；坝址区的地震基本烈度为Ⅷ度区。XX 水电站主要建筑物由大坝、左岸岸边溢洪道、冲沙兼导流洞、右岸引水系统及发电厂房等组成。（1）大坝：大坝为面板堆石坝，坝顶高程 965m，最大坝高 39m，坝轴线长度258m，坝顶上游设防浪墙，防浪墙顶高程为 966.20m，左坝头与岸边式溢洪道相邻。坝顶宽度为 10.0m。拟定大坝上游坝坡坡比为 11.40∶，下游坝坡坡比为11.6∶，考虑运行观测等需要，下游坝坡在高程 951m 设一级马道，马道宽2.0m，940m 设一级马道，马道宽 6.0m。（2）溢洪道：泄洪建筑物为正槽式岸边溢洪道，出口采纳底流消能。溢洪道总体可分为进水渠段、控制段、泄槽段、消能设施段四部分。溢流堰采纳 2 孔10×12.0m 的宽顶低堰和 2 孔 10×14.0m 的 WES 的有用高堰，堰顶布置 4 跨公路桥连接左岸公路与大坝交通，靠闸墩下游布置，为组合式预制“T”形简支梁结构，桥面宽 6.0m。（3）厂房：主厂房长 52.59m，宽 14.9m；机组安装高程 821.53m。厂房内部安装 3 台混流式机组。一.2.2工程水文气象XX 属 XX 左岸一级支流，发源于武定县猫街镇干沙沟村西麓，源头海拔高程2200m，河流由北向南流经武定、禄丰、XX、易门、XX、新平等县后汇入 XX，汇口处河床高程 549m。XX 干流长 294...
