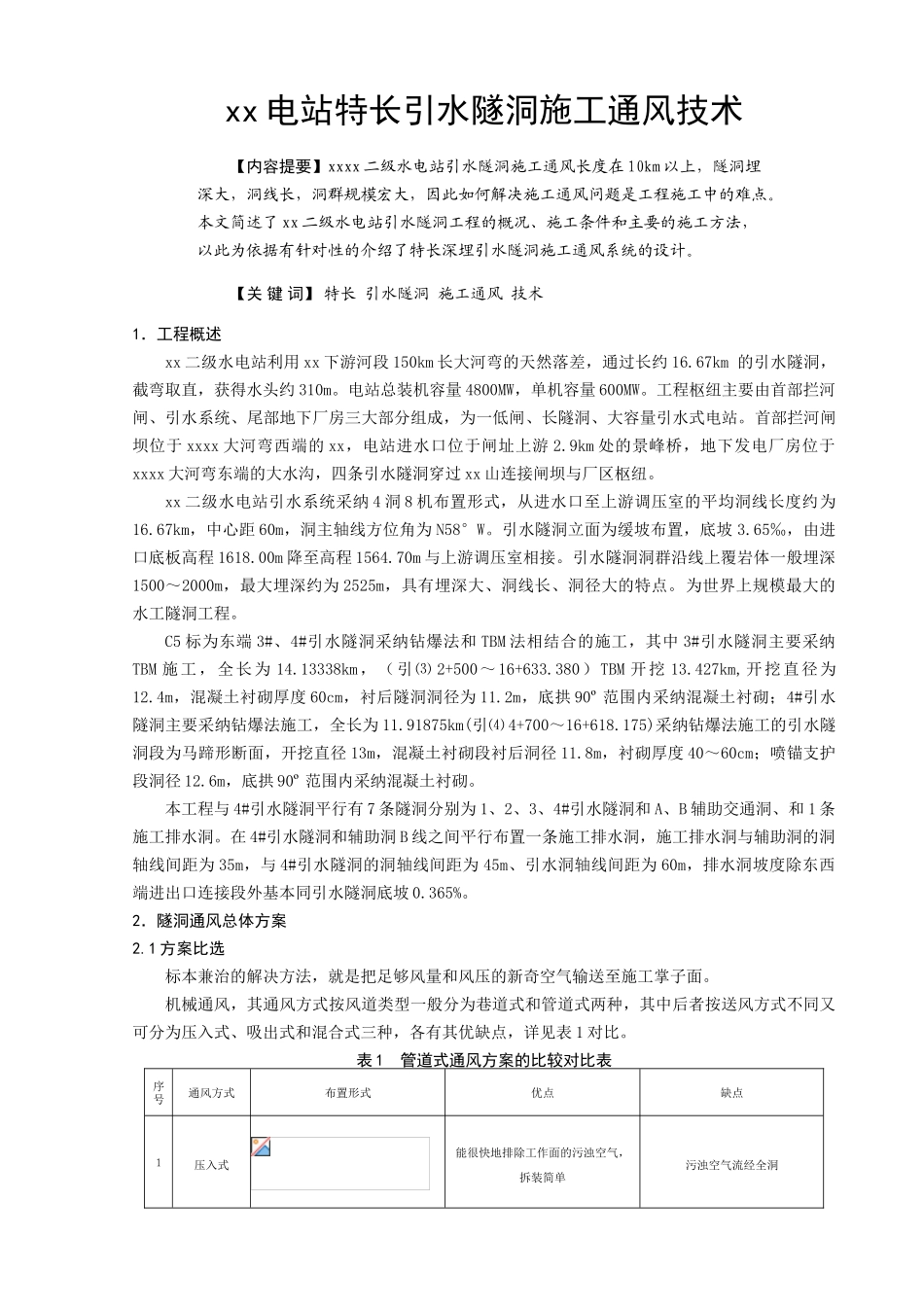

xx 电站特长引水隧洞施工通风技术【内容提要】xxxx 二级水电站引水隧洞施工通风长度在 10km 以上，隧洞埋深大，洞线长，洞群规模宏大，因此如何解决施工通风问题是工程施工中的难点。本文简述了 xx 二级水电站引水隧洞工程的概况、施工条件和主要的施工方法，以此为依据有针对性的介绍了特长深埋引水隧洞施工通风系统的设计。【关 键 词】 特长 引水隧洞 施工通风 技术1．工程概述xx 二级水电站利用 xx 下游河段 150km 长大河弯的天然落差，通过长约 16.67km 的引水隧洞，截弯取直，获得水头约 310m。电站总装机容量 4800MW，单机容量 600MW。工程枢纽主要由首部拦河闸、引水系统、尾部地下厂房三大部分组成，为一低闸、长隧洞、大容量引水式电站。首部拦河闸坝位于 xxxx 大河弯西端的 xx，电站进水口位于闸址上游 2.9km 处的景峰桥，地下发电厂房位于xxxx 大河弯东端的大水沟，四条引水隧洞穿过 xx 山连接闸坝与厂区枢纽。xx 二级水电站引水系统采纳 4 洞 8 机布置形式，从进水口至上游调压室的平均洞线长度约为16.67km，中心距 60m，洞主轴线方位角为 N58°W。引水隧洞立面为缓坡布置，底坡 3.65‰，由进口底板高程 1618.00m 降至高程 1564.70m 与上游调压室相接。引水隧洞洞群沿线上覆岩体一般埋深1500～2000m，最大埋深约为 2525m，具有埋深大、洞线长、洞径大的特点。为世界上规模最大的水工隧洞工程。C5 标为东端 3#、4#引水隧洞采纳钻爆法和 TBM 法相结合的施工，其中 3#引水隧洞主要采纳TBM 施工，全长为 14.13338km，（引⑶ 2+500～16+633.380）TBM 开挖 13.427km,开挖直径为12.4m，混凝土衬砌厚度 60cm，衬后隧洞洞径为 11.2m，底拱 90º 范围内采纳混凝土衬砌；4#引水隧洞主要采纳钻爆法施工，全长为 11.91875km(引⑷ 4+700～16+618.175)采纳钻爆法施工的引水隧洞段为马蹄形断面，开挖直径 13m，混凝土衬砌段衬后洞径 11.8m，衬砌厚度 40～60cm；喷锚支护段洞径 12.6m，底拱 90º 范围内采纳混凝土衬砌。本工程与 4#引水隧洞平行有 7 条隧洞分别为 1、2、3、4#引水隧洞和 A、B 辅助交通洞、和 1 条施工排水洞。在 4#引水隧洞和辅助洞 B 线之间平行布置一条施工排水洞，施工排水洞与辅助洞的洞轴线间距为 35m，与 4#引水隧洞的洞轴线间距为 45m、引水洞轴线间距为 60m，排水洞坡度除东西端进出口连接段外基本同引水隧洞底坡 0.365%。2．隧洞通风总体...
