水运工程主要质量通病防治手册

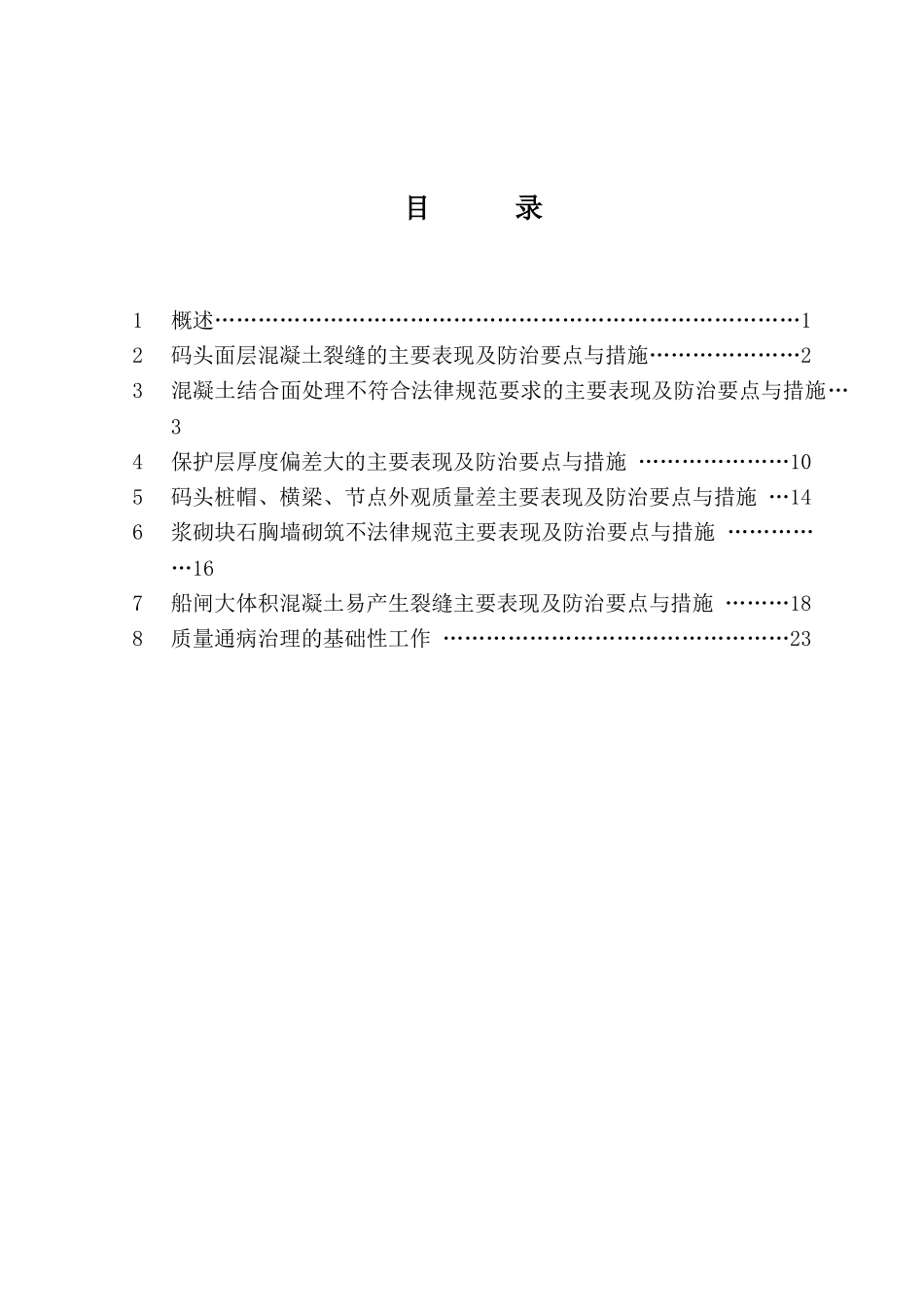

目 录1概述………………………………………………………………………12码头面层混凝土裂缝的主要表现及防治要点与措施…………………23混凝土结合面处理不符合法律规范要求的主要表现及防治要点与措施…34保护层厚度偏差大的主要表现及防治要点与措施 …………………105码头桩帽、横梁、节点外观质量差主要表现及防治要点与措施 …146浆砌块石胸墙砌筑不法律规范主要表现及防治要点与措施 ……………167船闸大体积混凝土易产生裂缝主要表现及防治要点与措施 ………188质量通病治理的基础性工作 …………………………………………23浙江省水运工程主要质量通病防治手册1.概述1.1 水运工程质量通病是目前工程管理中的一个突出问题。质量通病的存在不仅影响工程的外观，而且危害工程的耐久性和安全性。为进一步落实交通部《营口港创建防治水运工程质量通病示范项目经验的实施方案》的精神，推广 2025 年在宁波大榭招商国际集装箱码头工程进行的水运工程质量管理现场会经验，切实提高我省水运工程建设质量，制定本手册。1.2 我省水运工程主要质量通病有：码头面层混凝土不规则裂缝，混凝土结合面处理不符合法律规范要求，保护层厚度偏差大，码头桩帽、横梁、节点等现浇混凝土外观质量差，浆砌块石胸墙砌筑不法律规范，船闸大体积混凝土裂缝等。2.码头面层混凝土裂缝的主要表现及防治要点与措施2.1 主要表现高桩码头面层出现规则或不规则裂缝，出现部位大多在简支板缝对应部位，裂缝大致与排架中心线平行，对称布置，部分裂缝贯穿。2.2 防治要点与措施2.2.1 设计方面① 梁顶钢筋设计降低预制纵梁、横梁顶外伸箍套筋，使钢筋低于预制面板高度，以便使梁顶混凝土顶标高与预制面裂缝板相平，避开出现现浇纵梁、横梁顶层筋比旁边面板高的情况，因梁顶与周围有高差将导致面层混凝土收缩受到约束时存在突变，引起应力集中，产生裂缝。同时为增强梁顶部位的抗裂能力，在梁顶部位可增加一层钢筋网片，网格筋顶面保护层厚 5cm。2.2.2 施工方面2.2.2.1 混凝土配合比设计在满足混凝土设计强度等级的前提下，尽量减少水泥用量和用水量。混凝土的施工工艺采纳常规入模工艺，假如采纳泵送混凝土施工，在满足泵送性能的前提下，应严格控制砼坍落度，坍落度不得大于 15cm。可在混凝土内掺入聚丙烯纤维，增加面层混凝土早期抗裂性能。聚丙烯纤维长度宜为 12mm 左右，掺入量宜控制在 0.9～1.1Kg/m3。2.2.2.2 原材料选择选用低水化热水泥。粗骨料含泥...
