江苏省造价员安装工程案例分析

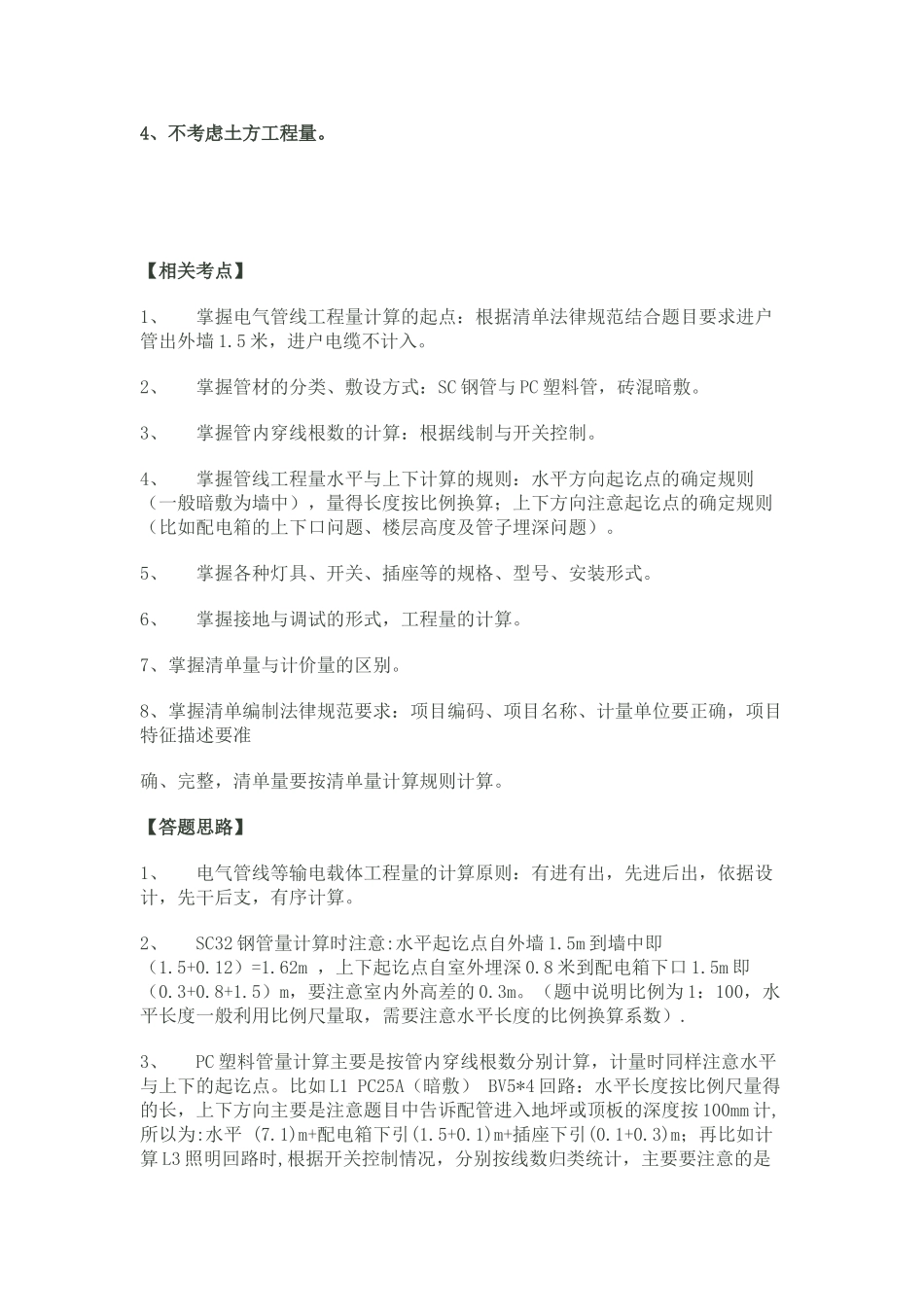

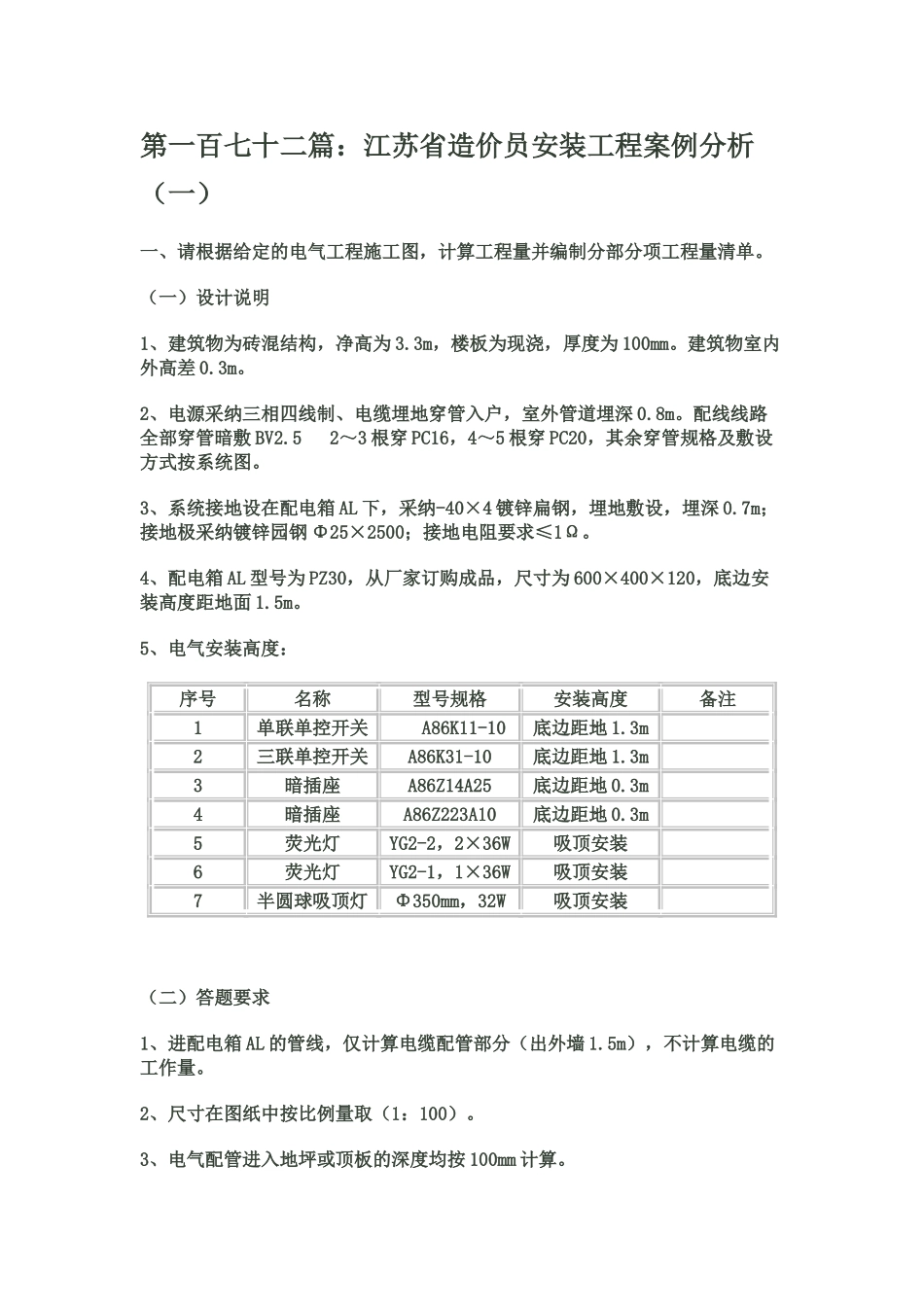

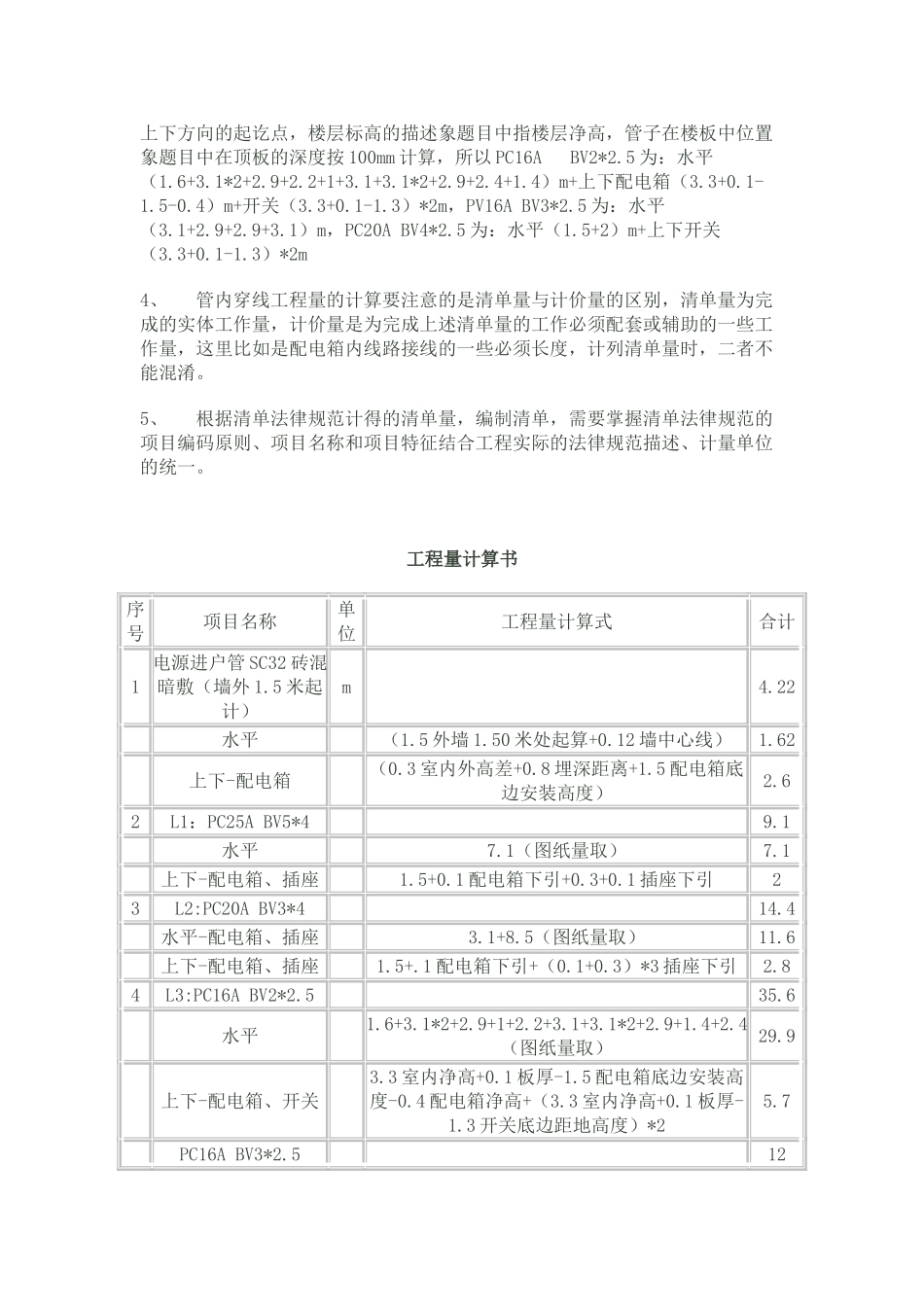

第一百七十二篇：江苏省造价员安装工程案例分析（一）一、请根据给定的电气工程施工图，计算工程量并编制分部分项工程量清单。（一）设计说明 1、建筑物为砖混结构，净高为 3.3m，楼板为现浇，厚度为 100mm。建筑物室内外高差 0.3m。2、电源采纳三相四线制、电缆埋地穿管入户，室外管道埋深 0.8m。配线线路全部穿管暗敷 BV2.5 2～3 根穿 PC16，4～5 根穿 PC20，其余穿管规格及敷设方式按系统图。3、系统接地设在配电箱 AL 下，采纳-40×4 镀锌扁钢，埋地敷设，埋深 0.7m；接地极采纳镀锌园钢 Φ25×2500；接地电阻要求≤1Ω。4、配电箱 AL 型号为 PZ30，从厂家订购成品，尺寸为 600×400×120，底边安装高度距地面 1.5m。5、电气安装高度：序号名称型号规格安装高度备注1单联单控开关 A86K11-10底边距地 1.3m 2三联单控开关A86K31-10底边距地 1.3m 3暗插座A86Z14A25底边距地 0.3m 4暗插座A86Z223A10底边距地 0.3m 5荧光灯YG2-2，2×36W吸顶安装 6荧光灯YG2-1，1×36W吸顶安装 7半圆球吸顶灯Φ350mm，32W吸顶安装 （二）答题要求1、进配电箱 AL 的管线，仅计算电缆配管部分（出外墙 1.5m），不计算电缆的工作量。2、尺寸在图纸中按比例量取（1：100）。3、电气配管进入地坪或顶板的深度均按 100mm 计算。4、不考虑土方工程量。 【相关考点】1、 掌握电气管线工程量计算的起点：根据清单法律规范结合题目要求进户管出外墙 1.5 米，进户电缆不计入。2、 掌握管材的分类、敷设方式：SC 钢管与 PC 塑料管，砖混暗敷。3、 掌握管内穿线根数的计算：根据线制与开关控制。4、 掌握管线工程量水平与上下计算的规则：水平方向起讫点的确定规则（一般暗敷为墙中），量得长度按比例换算；上下方向注意起讫点的确定规则（比如配电箱的上下口问题、楼层高度及管子埋深问题）。5、 掌握各种灯具、开关、插座等的规格、型号、安装形式。6、 掌握接地与调试的形式，工程量的计算。7、掌握清单量与计价量的区别。8、掌握清单编制法律规范要求：项目编码、项目名称、计量单位要正确，项目特征描述要准确、完整，清单量要按清单量计算规则计算。【答题思路】1、 电气管线等输电载体工程量的计算原则：有进有出，先进后出，依据设计，先干后支，有序计算。2、 SC32 钢管量计算时注意:水平起讫点自外墙 1.5m 到墙中即（1.5+0.12）=1.62m ，上下起讫点自室外埋深 0.8 米到配电箱下口 1.5m 即（0.3+0.8+1.5）m...
