污水厂设备安装施工组织设计

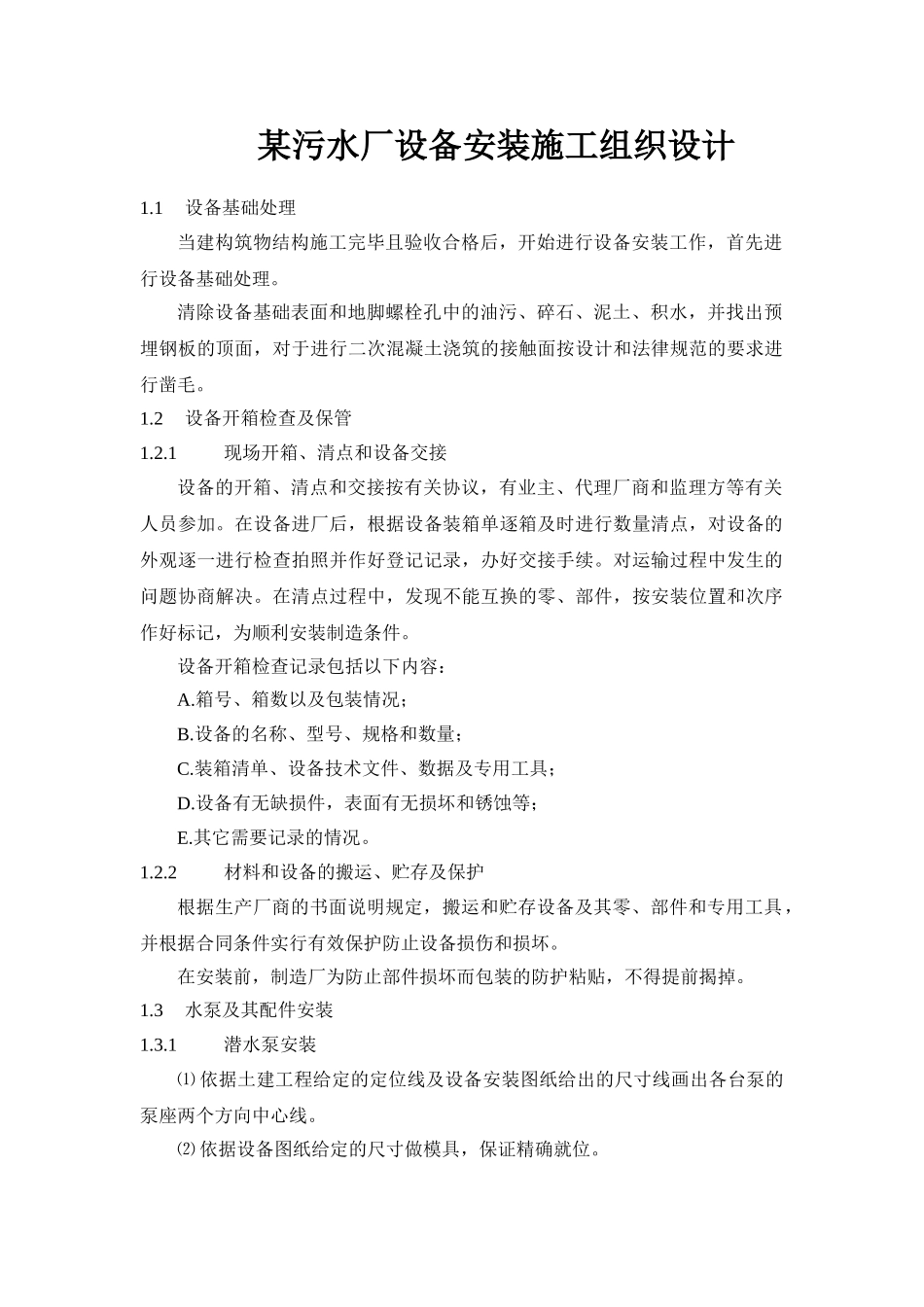

某污水厂设备安装施工组织设计1.1设备基础处理当建构筑物结构施工完毕且验收合格后，开始进行设备安装工作，首先进行设备基础处理。清除设备基础表面和地脚螺栓孔中的油污、碎石、泥土、积水，并找出预埋钢板的顶面，对于进行二次混凝土浇筑的接触面按设计和法律规范的要求进行凿毛。1.2设备开箱检查及保管 1.2.1现场开箱、清点和设备交接设备的开箱、清点和交接按有关协议，有业主、代理厂商和监理方等有关人员参加。在设备进厂后，根据设备装箱单逐箱及时进行数量清点，对设备的外观逐一进行检查拍照并作好登记记录，办好交接手续。对运输过程中发生的问题协商解决。在清点过程中，发现不能互换的零、部件，按安装位置和次序作好标记，为顺利安装制造条件。设备开箱检查记录包括以下内容：A.箱号、箱数以及包装情况；B.设备的名称、型号、规格和数量；C.装箱清单、设备技术文件、数据及专用工具；D.设备有无缺损件，表面有无损坏和锈蚀等；E.其它需要记录的情况。1.2.2材料和设备的搬运、贮存及保护根据生产厂商的书面说明规定，搬运和贮存设备及其零、部件和专用工具，并根据合同条件实行有效保护防止设备损伤和损坏。在安装前，制造厂为防止部件损坏而包装的防护粘贴，不得提前揭掉。1.3水泵及其配件安装1.3.1潜水泵安装⑴ 依据土建工程给定的定位线及设备安装图纸给出的尺寸线画出各台泵的泵座两个方向中心线。⑵ 依据设备图纸给定的尺寸做模具，保证精确就位。⑶ 泵基座以下予留 20mm 以上的二次混凝土浇筑高度，待泵座安装调平后灌无收缩混凝土。⑷ 将泵座上的地脚螺栓装在模具上，平垫铁固定在模具的下平面，平垫铁上平面为泵座底设计标高面，保证平面位置偏差不大于±10mm，标高偏差不大于±20mm。⑸ 经复测后进行地脚螺栓的混凝土浇筑，混凝土灌注到平垫铁上平面处。⑹ 当混凝土达到设计强度 75%后，拆除模具，将泵座安装就位，用铜片精确调整到验收标准的水平度（铜片不得超过三片）。⑺ 组织泵座的平面位置、水平度验收，组织工序验收，合格后，泵座上平面做保护，开始浇筑二次混凝土并安装出水管。注意出水管的重量必须由管道支架承受。⑻ 出水管安装完成后，利用其脚手架进行导杆安装，以泵的出水弯头与导杆连接处做基准点，分别以 90°垂直的两个方向挂线坠，在导杆的下端点、中间支撑、上端点用钢板尺测量，调整导杆的垂直度偏差小于 1/1000，全程内偏差不大于 4mm，若为双导杆，平行偏差小于 2mm，达到标准后进行...
