污水处理厂电气设备安装施工组织设计

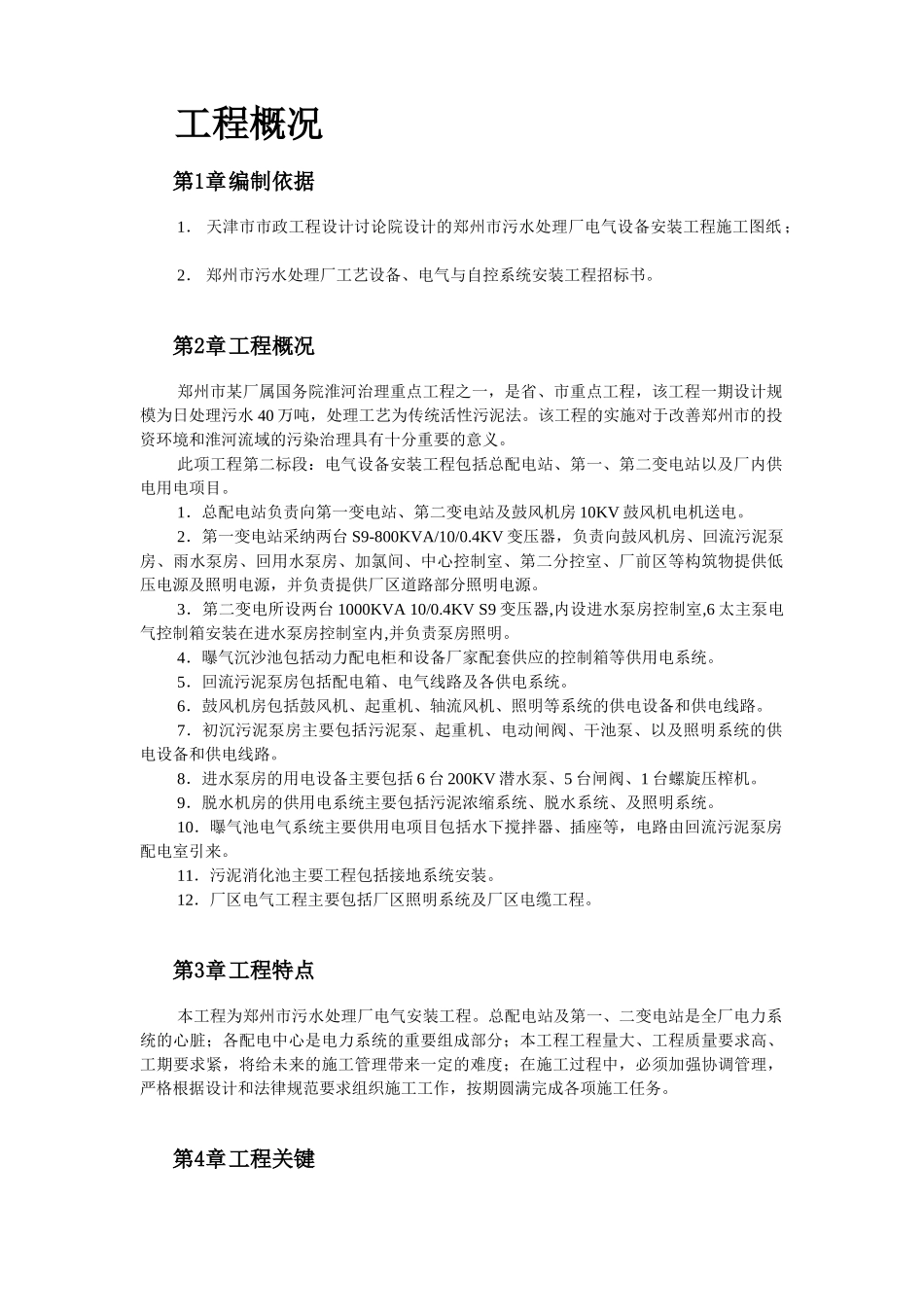

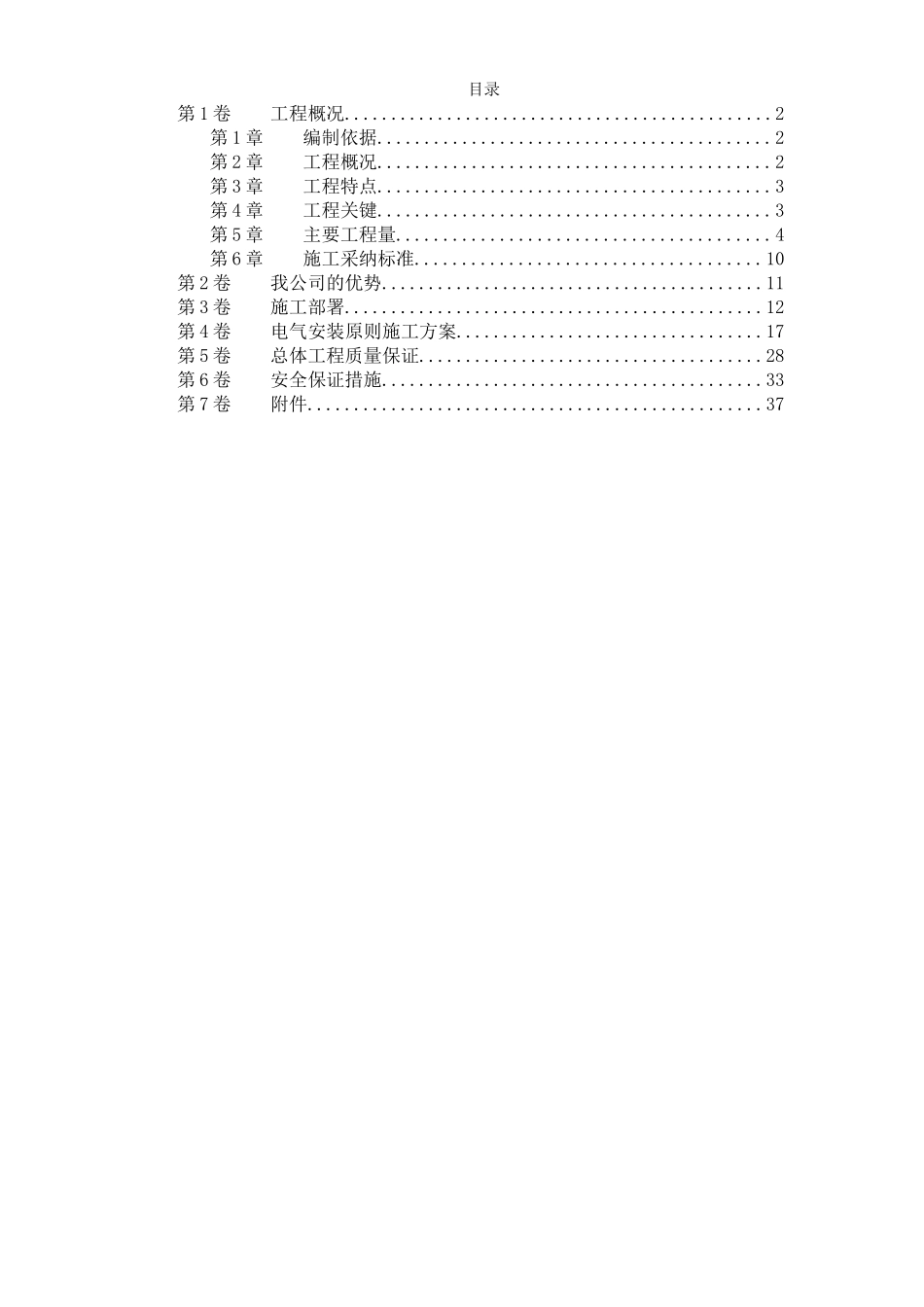

目录第 1 卷工程概况..............................................2第 1 章编制依据..........................................2第 2 章工程概况..........................................2第 3 章工程特点..........................................3第 4 章工程关键..........................................3第 5 章主要工程量........................................4第 6 章施工采纳标准.....................................10第 2 卷我公司的优势.........................................11第 3 卷施工部署.............................................12第 4 卷电气安装原则施工方案.................................17第 5 卷总体工程质量保证.....................................28第 6 卷安全保证措施.........................................33第 7 卷附件.................................................37工程概况第1章编制依据1． 天津市市政工程设计讨论院设计的郑州市污水处理厂电气设备安装工程施工图纸 ； 2． 郑州市污水处理厂工艺设备、电气与自控系统安装工程招标书。 第2章工程概况郑州市某厂属国务院淮河治理重点工程之一，是省、市重点工程，该工程一期设计规模为日处理污水 40 万吨，处理工艺为传统活性污泥法。该工程的实施对于改善郑州市的投资环境和淮河流域的污染治理具有十分重要的意义。 此项工程第二标段：电气设备安装工程包括总配电站、第一、第二变电站以及厂内供电用电项目。 1．总配电站负责向第一变电站、第二变电站及鼓风机房 10KV 鼓风机电机送电。 2．第一变电站采纳两台 S9-800KVA/10/0.4KV 变压器，负责向鼓风机房、回流污泥泵房、雨水泵房、回用水泵房、加氯间、中心控制室、第二分控室、厂前区等构筑物提供低压电源及照明电源，并负责提供厂区道路部分照明电源。 3．第二变电所设两台 1000KVA 10/0.4KV S9 变压器,内设进水泵房控制室,6 太主泵电气控制箱安装在进水泵房控制室内,并负责泵房照明。 4．曝气沉沙池包括动力配电柜和设备厂家配套供应的控制箱等供用电系统。 5．回流污泥泵房包括配电箱、电气线路及各供电系统。 6．鼓风机房包括鼓风机、起重机、轴流风机、照明等系统的供电设备和供电线路。 7．初沉污泥泵房主要包括污泥泵、起重机、电动闸阀、干池泵、以及照明系统的供电设备和供电线路。 8．进水泵房的用...
