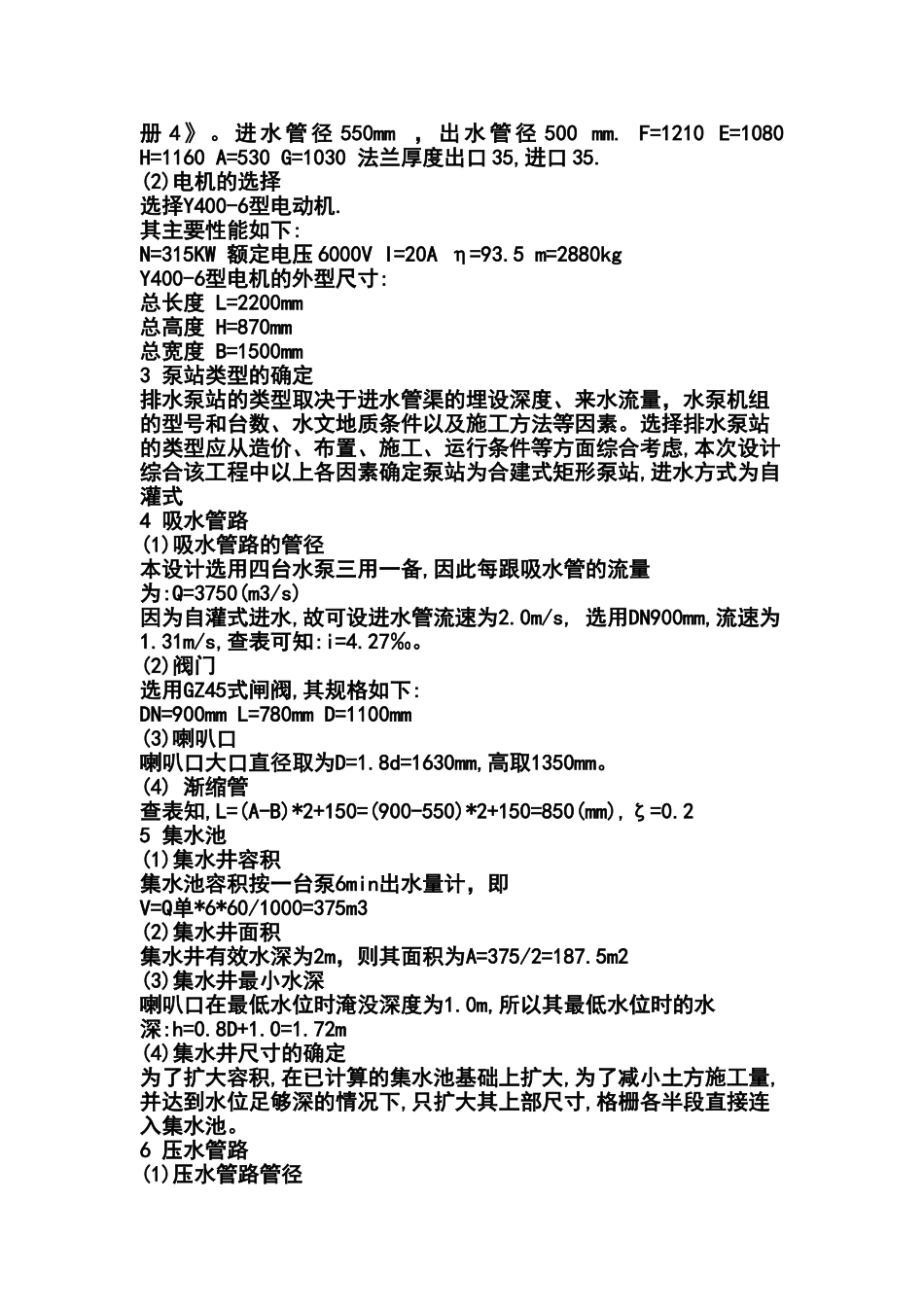

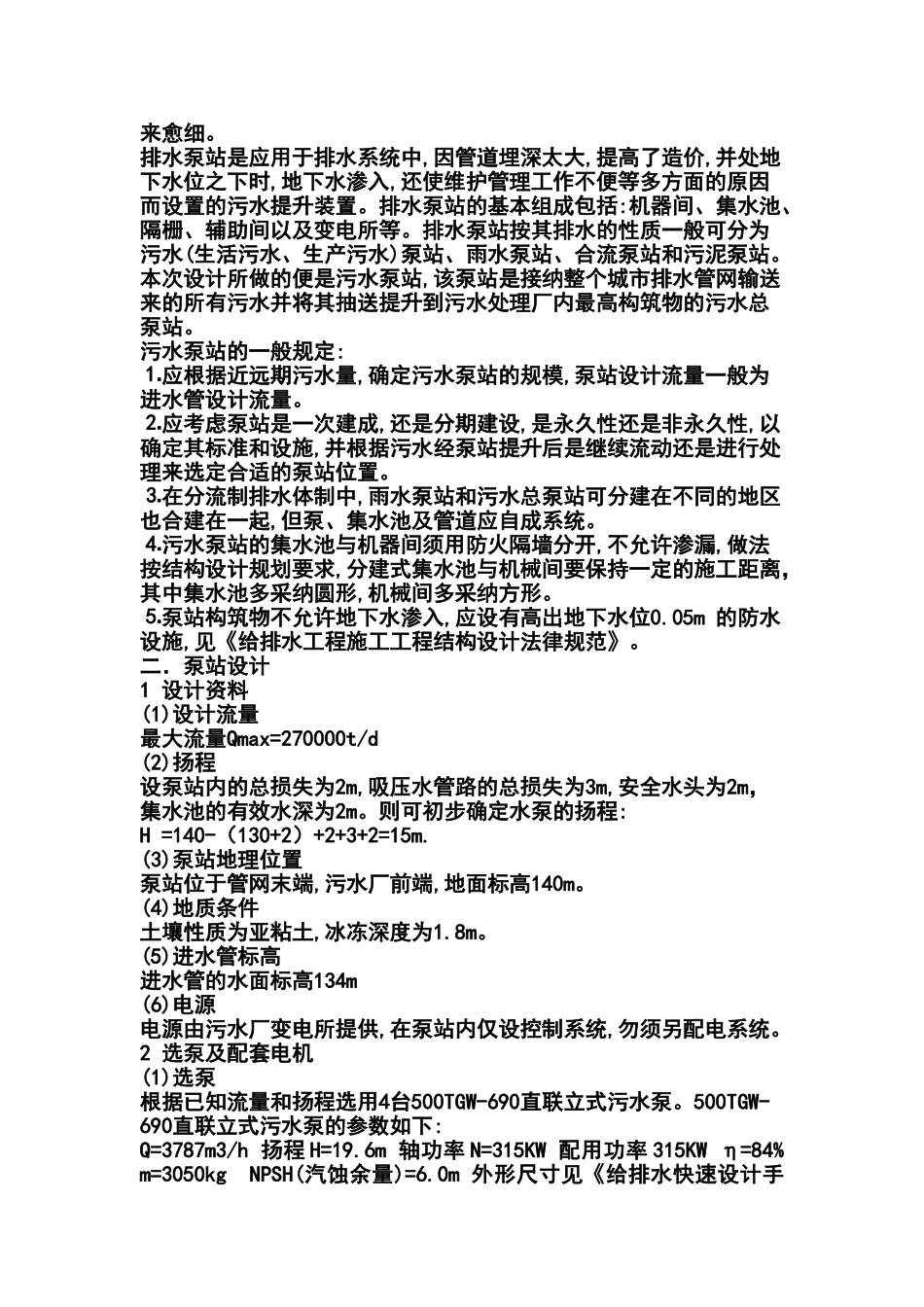

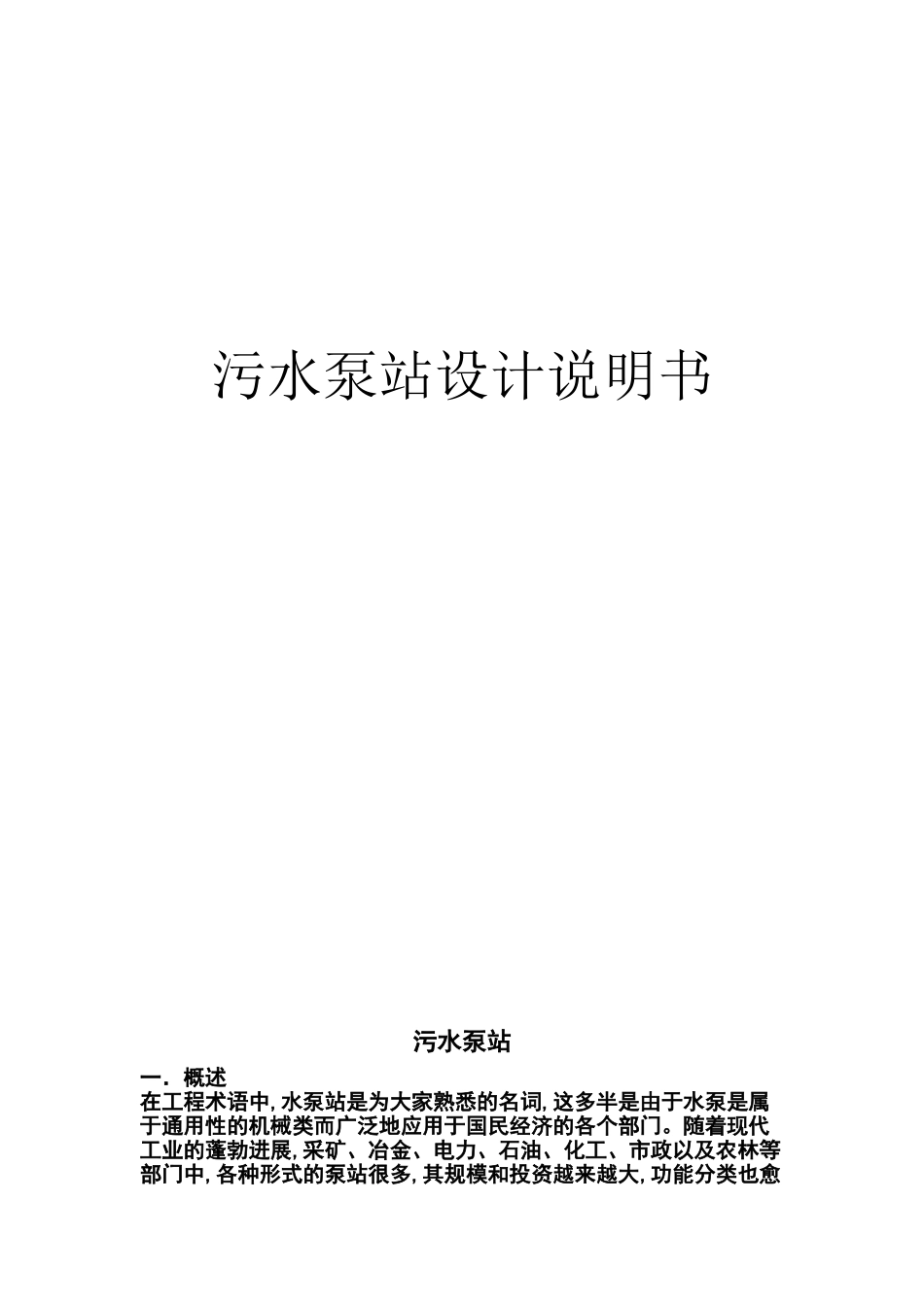

污水泵站设计说明书污水泵站一．概述在工程术语中,水泵站是为大家熟悉的名词,这多半是由于水泵是属于通用性的机械类而广泛地应用于国民经济的各个部门。随着现代工业的蓬勃进展,采矿、冶金、电力、石油、化工、市政以及农林等部门中,各种形式的泵站很多,其规模和投资越来越大,功能分类也愈来愈细。排水泵站是应用于排水系统中,因管道埋深太大,提高了造价,并处地下水位之下时,地下水渗入,还使维护管理工作不便等多方面的原因而设置的污水提升装置。排水泵站的基本组成包括:机器间、集水池、隔栅、辅助间以及变电所等。排水泵站按其排水的性质一般可分为污水(生活污水、生产污水)泵站、雨水泵站、合流泵站和污泥泵站。本次设计所做的便是污水泵站,该泵站是接纳整个城市排水管网输送来的所有污水并将其抽送提升到污水处理厂内最高构筑物的污水总泵站。污水泵站的一般规定:⒈应根据近远期污水量,确定污水泵站的规模,泵站设计流量一般为进水管设计流量。⒉应考虑泵站是一次建成,还是分期建设,是永久性还是非永久性,以确定其标准和设施,并根据污水经泵站提升后是继续流动还是进行处理来选定合适的泵站位置。⒊在分流制排水体制中,雨水泵站和污水总泵站可分建在不同的地区也合建在一起,但泵、集水池及管道应自成系统。⒋污水泵站的集水池与机器间须用防火隔墙分开,不允许渗漏,做法按结构设计规划要求,分建式集水池与机械间要保持一定的施工距离，其中集水池多采纳圆形,机械间多采纳方形。⒌泵站构筑物不允许地下水渗入,应设有高出地下水位0.05m 的防水设施,见《给排水工程施工工程结构设计法律规范》。二．泵站设计1 设计资料(1)设计流量最大流量Qmax=270000t/d(2)扬程设泵站内的总损失为2m,吸压水管路的总损失为3m,安全水头为2m，集水池的有效水深为2m。则可初步确定水泵的扬程:H =140-（130+2）+2+3+2=15m.(3)泵站地理位置泵站位于管网末端,污水厂前端,地面标高140m。(4)地质条件土壤性质为亚粘土,冰冻深度为1.8m。(5)进水管标高进水管的水面标高134m(6)电源电源由污水厂变电所提供,在泵站内仅设控制系统,勿须另配电系统。2 选泵及配套电机(1)选泵根据已知流量和扬程选用4台500TGW-690直联立式污水泵。500TGW-690直联立式污水泵的参数如下:Q=3787m3/h 扬程 H=19.6m 轴功率 N=315KW 配用功率 315KW η=84% m=3050kg NPSH(汽蚀余量)=6.0m 外形尺寸见《给排水快速设计手册 4 》 。 进 水 管 径 550mm ， 出 水 管 径 500 mm....
