污水雨水管道工程技术交底

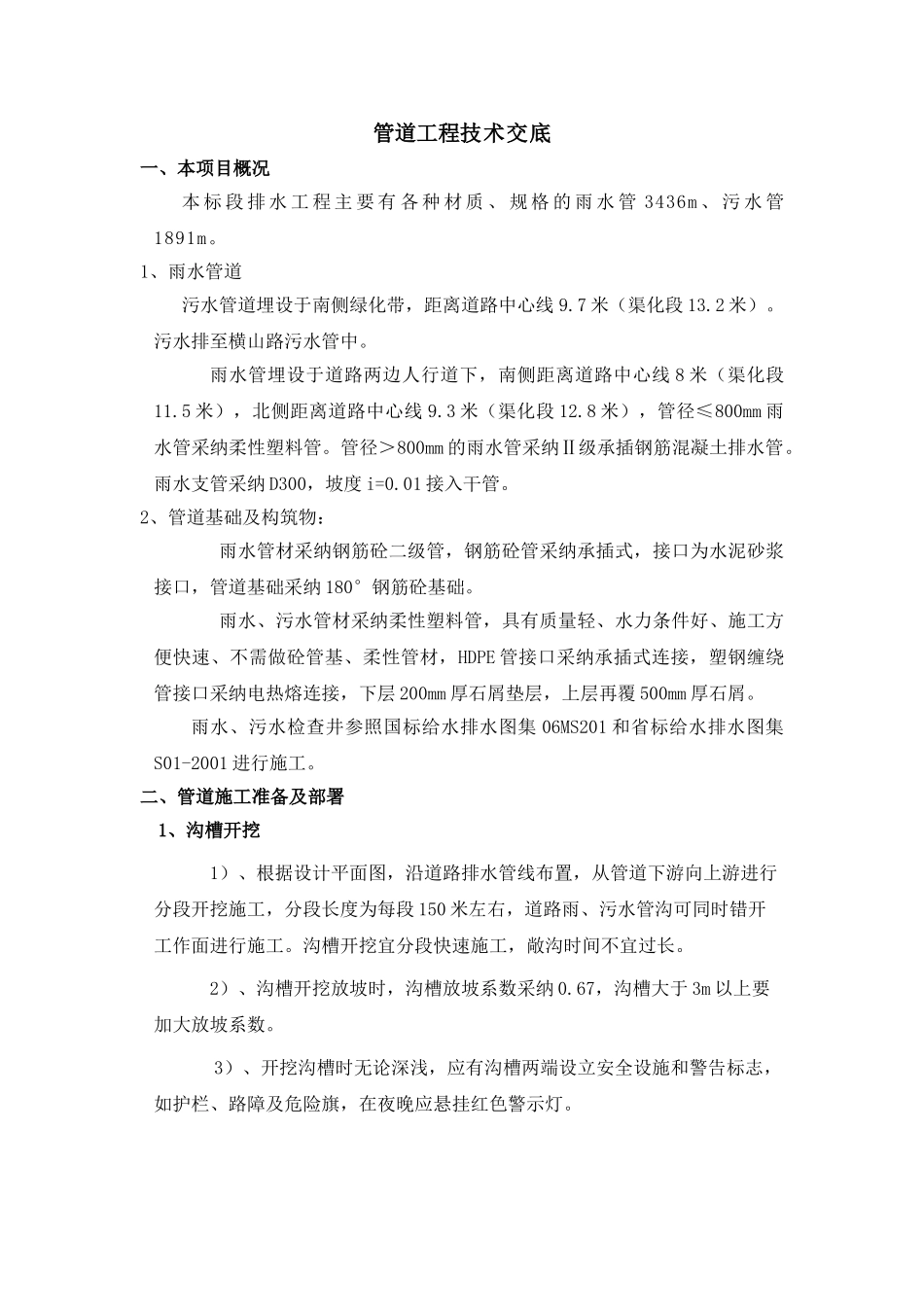

管道工程技术交底一、本项目概况本 标 段 排 水 工 程 主 要 有 各 种 材 质 、 规 格 的 雨 水 管 3436m 、 污 水 管1891m。1、雨水管道污水管道埋设于南侧绿化带，距离道路中心线 9.7 米（渠化段 13.2 米）。污水排至横山路污水管中。雨水管埋设于道路两边人行道下，南侧距离道路中心线 8 米（渠化段11.5 米），北侧距离道路中心线 9.3 米（渠化段 12.8 米），管径≤800mm 雨水管采纳柔性塑料管。管径＞800mm 的雨水管采纳Ⅱ级承插钢筋混凝土排水管。雨水支管采纳 D300，坡度 i=0.01 接入干管。2、管道基础及构筑物：雨水管材采纳钢筋砼二级管，钢筋砼管采纳承插式，接口为水泥砂浆接口，管道基础采纳 180°钢筋砼基础。雨水、污水管材采纳柔性塑料管，具有质量轻、水力条件好、施工方便快速、不需做砼管基、柔性管材，HDPE 管接口采纳承插式连接，塑钢缠绕管接口采纳电热熔连接，下层 200mm 厚石屑垫层，上层再覆 500mm 厚石屑。雨水、污水检查井参照国标给水排水图集 06MS201 和省标给水排水图集S01-2001 进行施工。二、管道施工准备及部署1、沟槽开挖1）、根据设计平面图，沿道路排水管线布置，从管道下游向上游进行分段开挖施工，分段长度为每段 150 米左右，道路雨、污水管沟可同时错开工作面进行施工。沟槽开挖宜分段快速施工，敞沟时间不宜过长。2）、沟槽开挖放坡时，沟槽放坡系数采纳 0.67，沟槽大于 3m 以上要加大放坡系数。3）、开挖沟槽时无论深浅，应有沟槽两端设立安全设施和警告标志，如护栏、路障及危险旗，在夜晚应悬挂红色警示灯。3、雨水管道、污水管道用挖掘机单槽一次性开挖至距设计标高 0.2m处，再由人工进行修底修坡。开挖时根据各条管沟的走向，从管沟的下游向上游挖进。施工中注意边坡稳定，及时用潜水泵排除基槽积水，严禁基槽长期泡水。在挖至设计标高时，应及时安排人员进行清除余土,排干沟槽积水，做到基槽一开挖立即进行管道基础施工，不得使基底暴露过久，基底设计标高以上 20cm 厚，不得提前挖除，应在管基施工的同时方可挖除，若基底土壤已受扰动或超挖，用碎石砂夯实填平。基槽外一米以内不得堆土，同时堆土不得超过 1.5 米高。挖好的沟槽应保证管道安装后的中心线、标高和坡度均能符合设计要求，沟底应平整，沟边不坍塌，沟槽有足够的宽度。2、下管1）、为了防止将不合格或已经损坏的管材及管件下到沟槽，下管前应对管材进行检查。管子经过检验...
