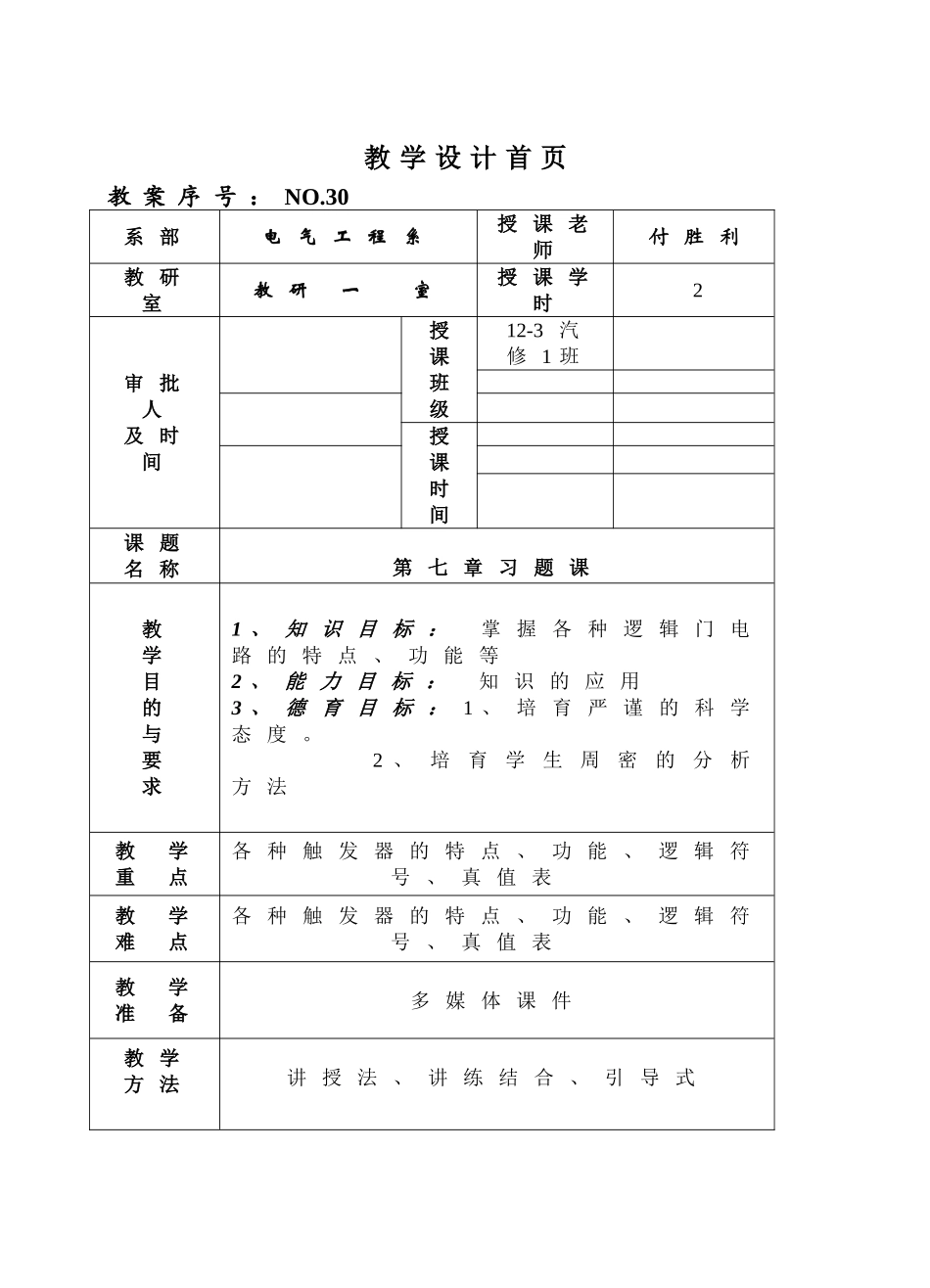

教 学 设 计 首 页教 案 序 号 ： NO.30系 部电 气 工 程 系授 课 老师付 胜 利教 研室教 研 一 室授 课 学时2审 批人及 时间授课班级12-3 汽修 1 班授课时间课 题名 称第 七 章 习 题 课教学目的与要求1 、 知 识 目 标 ： 掌 握 各 种 逻 辑 门 电路 的 特 点 、 功 能 等2 、 能 力 目 标 ： 知 识 的 应 用3 、 德 育 目 标 ： 1 、 培 育 严 谨 的 科 学态 度 。2 、培育学生周密的分析方 法教 学 重 点各 种 触 发 器 的 特 点 、 功 能 、 逻 辑 符号 、 真 值 表教 学 难 点各 种 触 发 器 的 特 点 、 功 能 、 逻 辑 符号 、 真 值 表教 学 准 备多 媒 体 课 件 教 学方 法讲 授 法 、 讲 练 结 合 、 引 导 式一、填空题。（90分）7 、在数字电路中，晶体管被用做________元件，工作在输出特性曲线的____________和___________ 。8 、在共反射极放大电路中，晶体管集电极电阻越________（填大、小），晶体管越易饱和。9 、NPN 型硅管工作于放大区时,Vbe≈______，工作于饱和区时，Vce≈______ 。10、晶体管反相器在基极加负电源，主要是为了使三极管可靠________，同时提高__________能力。11、在数字逻辑电路中，基本逻辑关系有三种：______、______、和______。在门电路中，最基本的逻辑门是______、______、和______。12、正逻辑体制规定高电平用_______ 表示，低电平用_____ 表示；而负逻辑体制规定高电平用_______ 表示，低电平用______表示。13、与门的逻辑功能是_________ ，或门的逻辑功能是________，非门的逻辑功能是_________ 。14、与非门的逻辑关系式为Y=____________，即______则0 ，______则1 。15、异或门的逻辑功能是_________ ，________输出为0 ；_______ 输出为1 。16、三态门又称为_____________ 或____________。17、真值表就是将__________的各种可能取值和对应的__________排列在一起而组成的表格。18、____________________简称为OC门。19、数字电路的讨论对象是_____________ 之间的逻辑关系，分析的工具是_________ ，表达电路的逻辑功能主要用________、_______ 及______和________等。20、数字电路讨论的重点是各种部分单元电路之间的_________ ，其工作状态用______、和______表示，主要利用________、________和_____...
