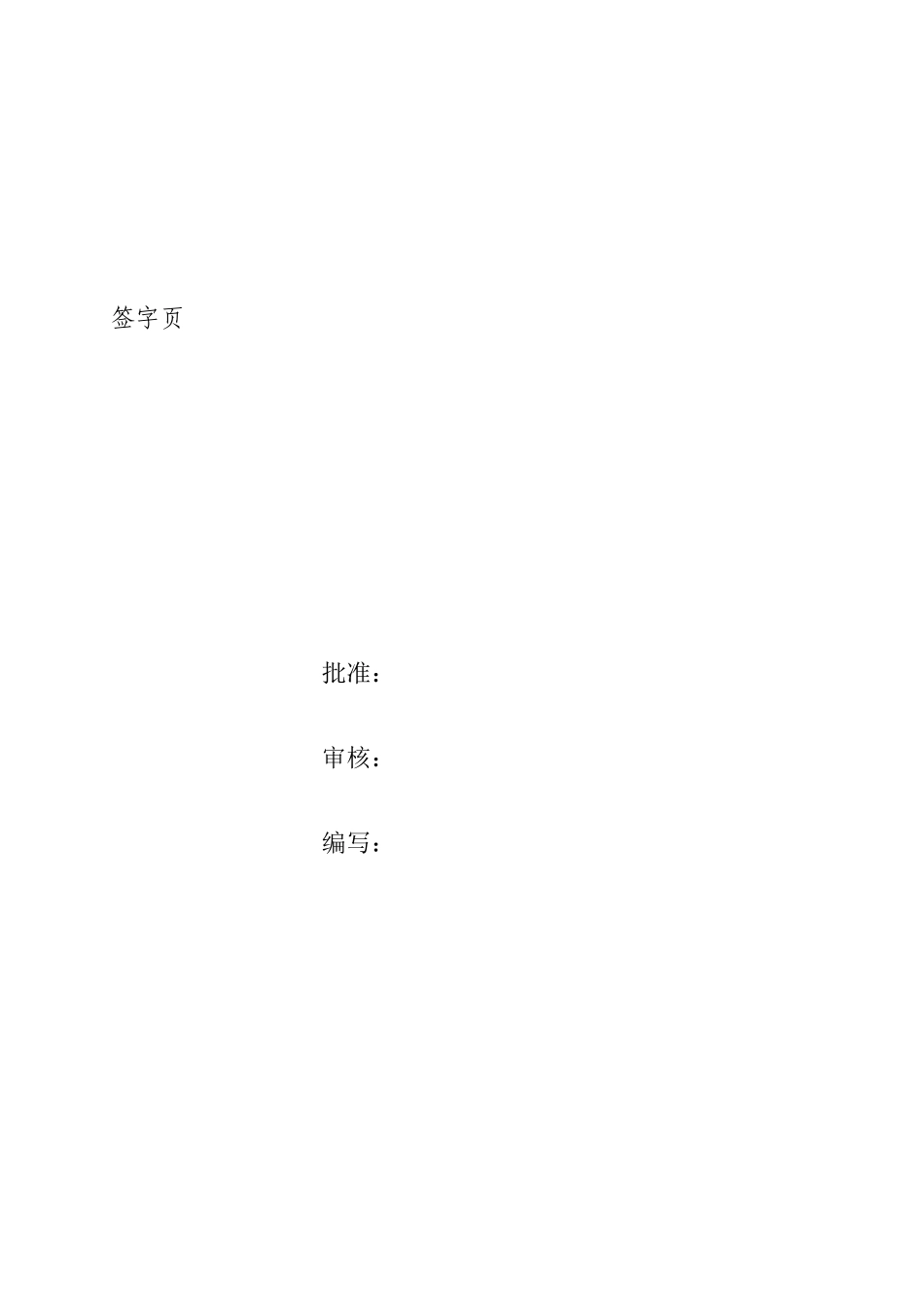

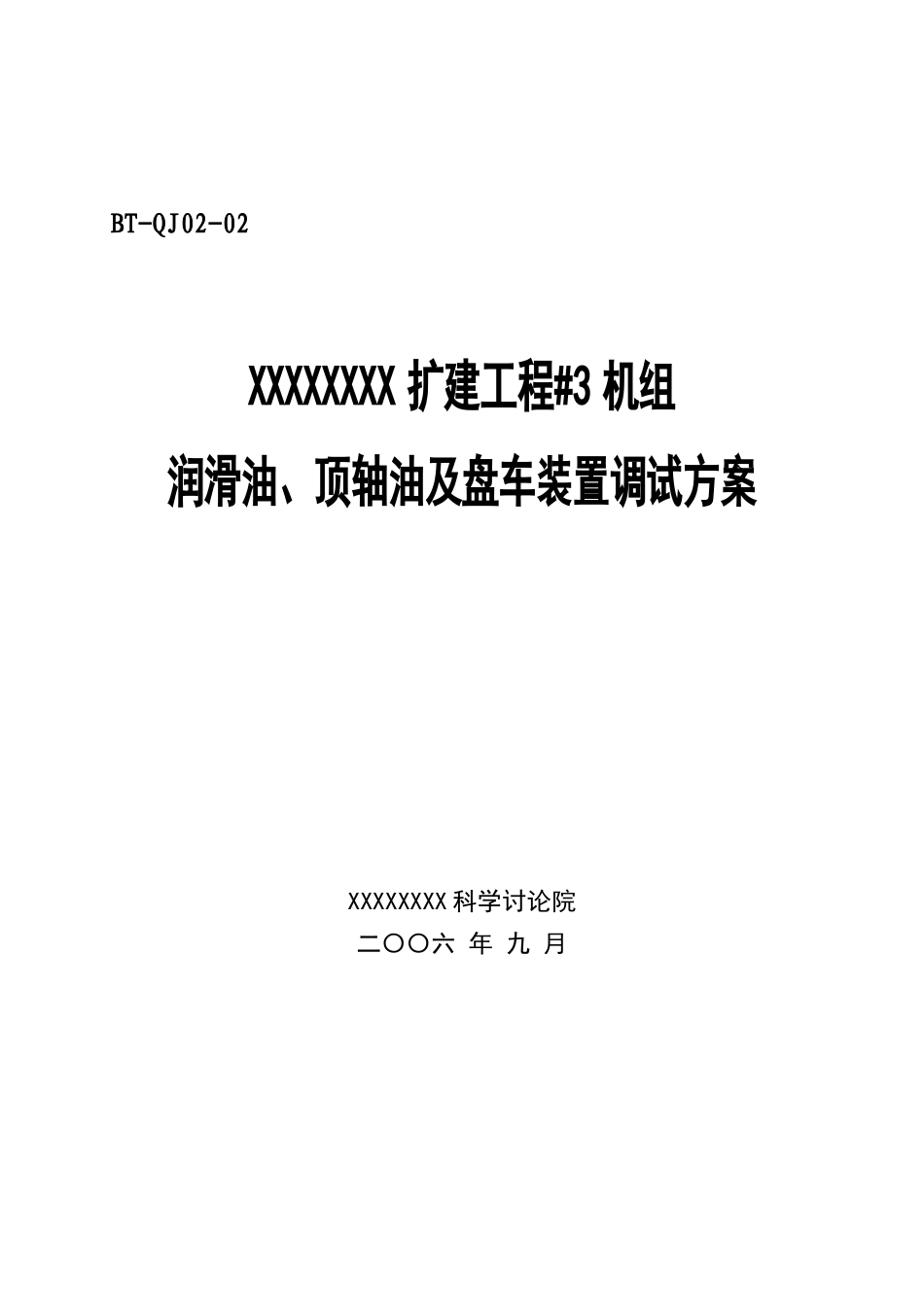

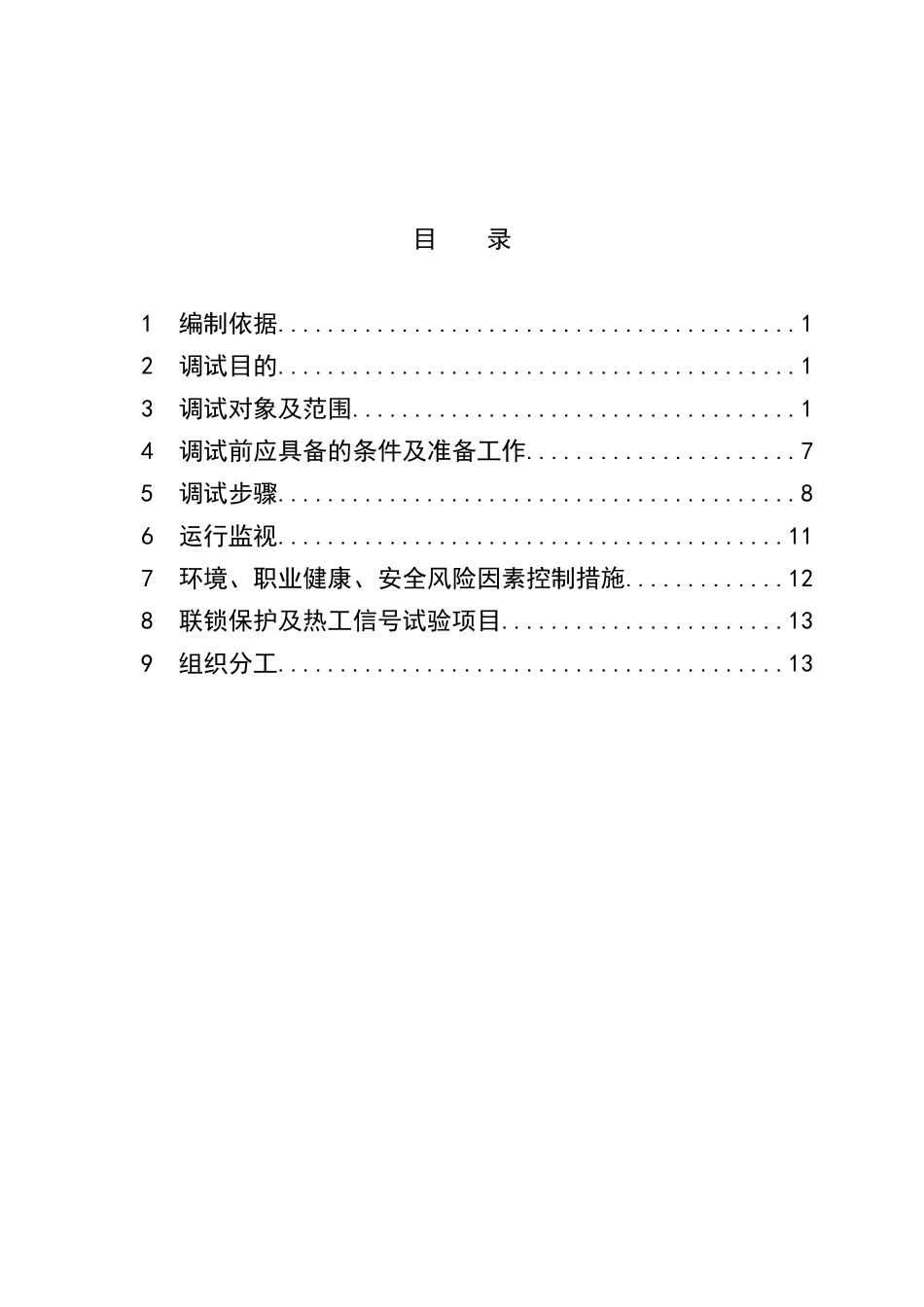

BT-QJ02-02XXXXXXXX 扩建工程#3 机组润滑油、顶轴油及盘车装置调试方案XXXXXXXX 科学讨论院二〇〇六 年 九 月签字页 批准： 审核： 编写： 目 录1 编制依据..........................................12 调试目的..........................................13 调试对象及范围....................................14 调试前应具备的条件及准备工作......................75 调试步骤..........................................86 运行监视.........................................117 环境、职业健康、安全风险因素控制措施.............128 联锁保护及热工信号试验项目.......................139 组织分工.........................................131 编制依据1.1 《火力发电厂基本建设工程启动及竣工验收规程（1996 年版）及相关规程》；1.2 《电力建设施工及验收技术法律规范汽轮机机组篇（1992 年版）》；1.3 《火电工程启动调试工作规定》；1.4 《火电工程调整试运质量检验及评定标准（1996 年版）》；1.5 《电力建设工程调试定额（2025 年版）》；1.6 《电力基本建设工程质量监督规定》；1.7 设计院设计施工图。1.8 制造商有关系统及设备资料。2 调试目的 对润滑油系统、顶轴油系统、盘车装置进行试运、调整，考验其性能满足正常安全运行的需要。3 调试对象及范围3.1 系统简介 3.1.1 润滑油系统不仅向汽轮发电机的支持轴承、推力轴承和盘车装置提供润滑油，还向机械超速装置及注油试验提供动力油，同时为防止发电机氢气泄漏，还向发电机氢气系统提供密封用油。3.1.2 顶轴装置是汽轮机组的一个重要装置。它在汽轮发电机组盘车、启动、停机过程中起顶起转子的作用。汽轮发电机组的椭圆轴承均设有高压顶轴油囊，顶轴装置所提供的高压油在转子和轴承油囊之间形成静压油膜，强行将转子顶起，避开汽轮机低转速过程中轴颈和轴瓦之间的干摩擦，减少盘车力矩；在汽轮发电机组停机，转速下降过程中，防止低速碾瓦；运行时顶轴油囊的压力代表该点轴承的油膜压力，是监视轴系标高变化 、轴承载荷分配的重要手段。3.1.3 盘车装置3.2 主要设备沟通润滑油泵直流润滑油泵排烟风机冷油器顶轴油泵盘车装置油净化装置3.3 设备法律规范主油箱法律规范项 目单 位规 范型 式ZYX-30有效容积m335正常容积m330,6高油位mm200正常油位mm0±50mm低油位mm-200制造商东方汽轮机厂主油泵法律规范项 目单 位规 范...
