汽机调试方案之十九--振动监测调试措施VIP专享

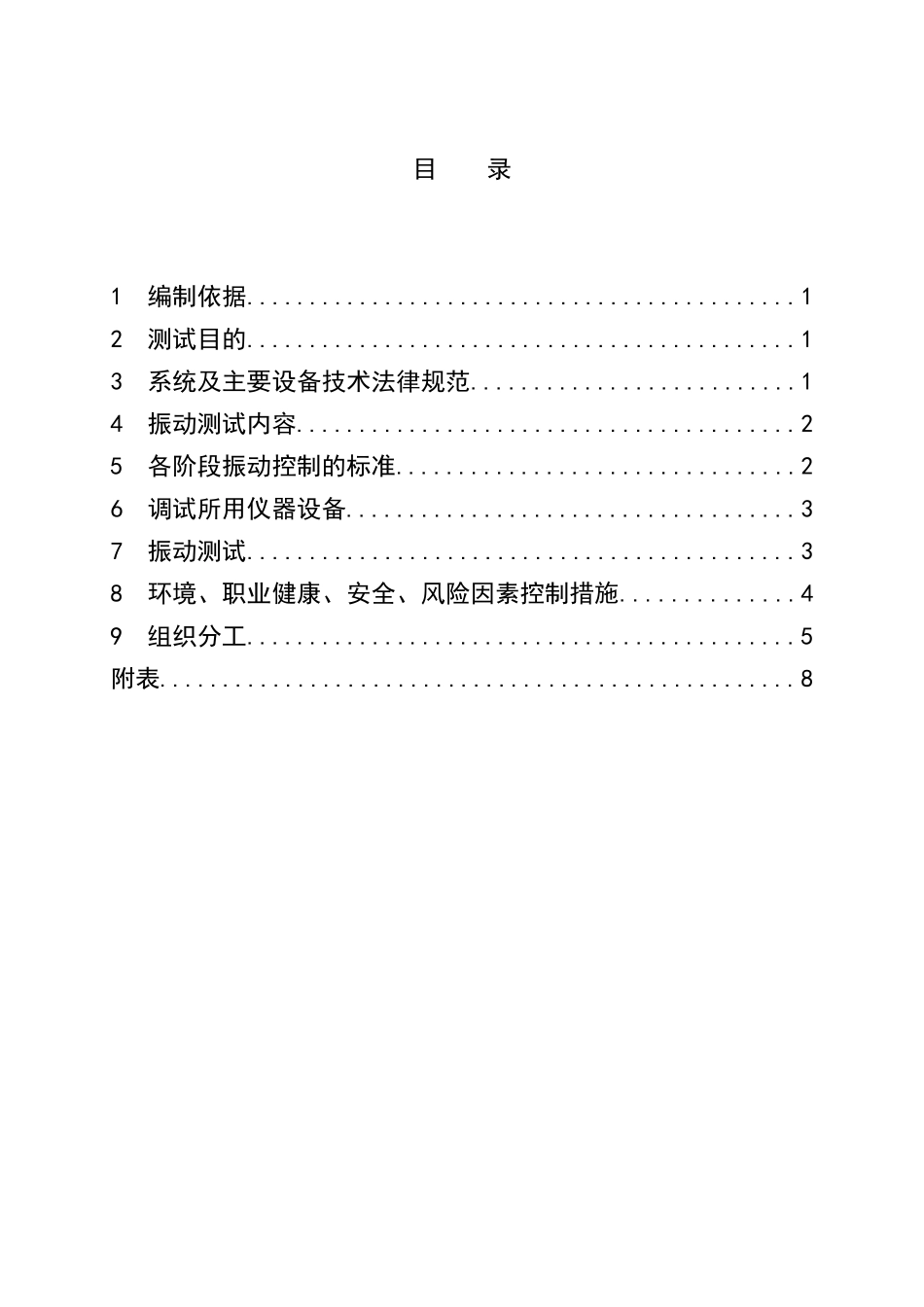

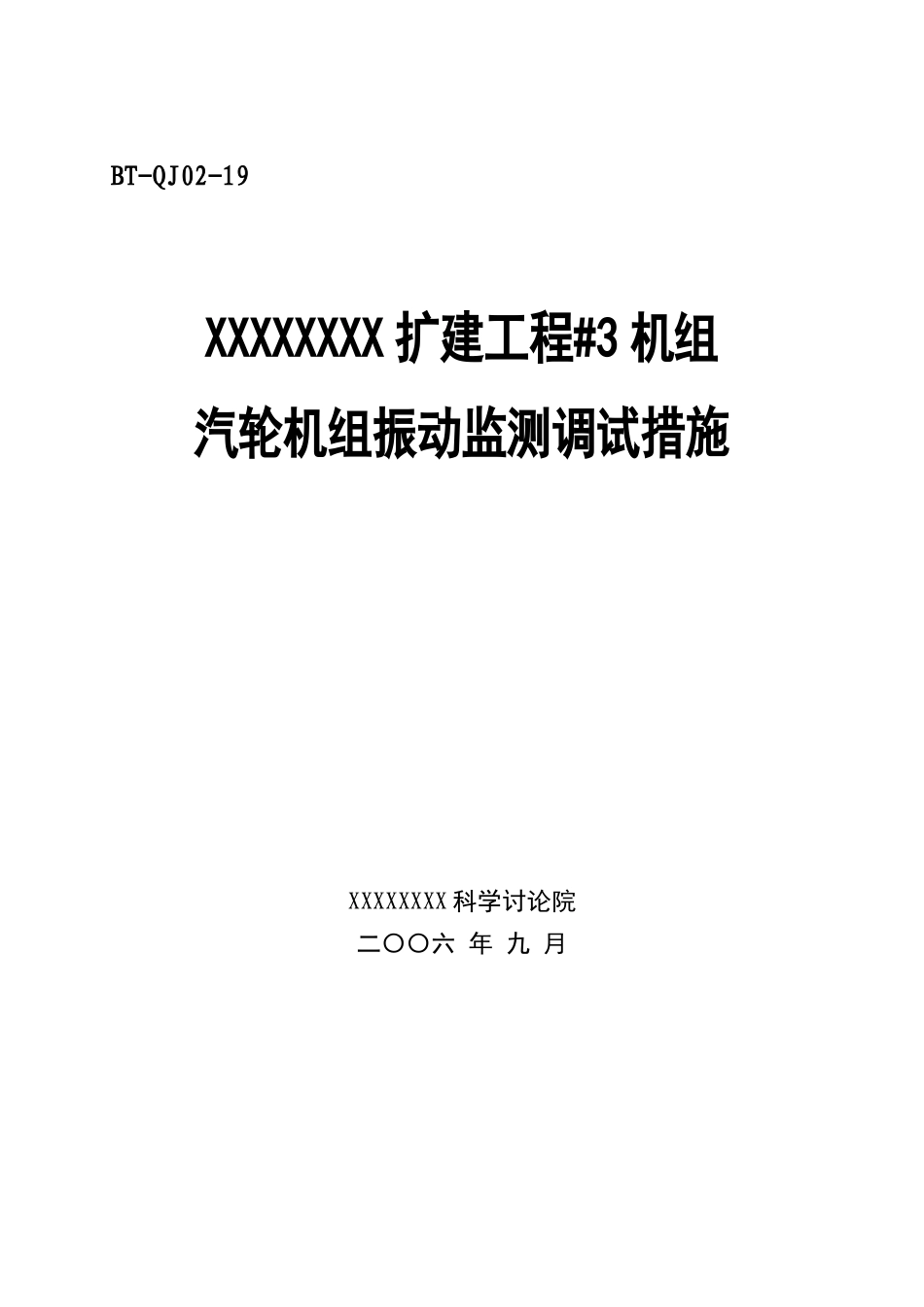

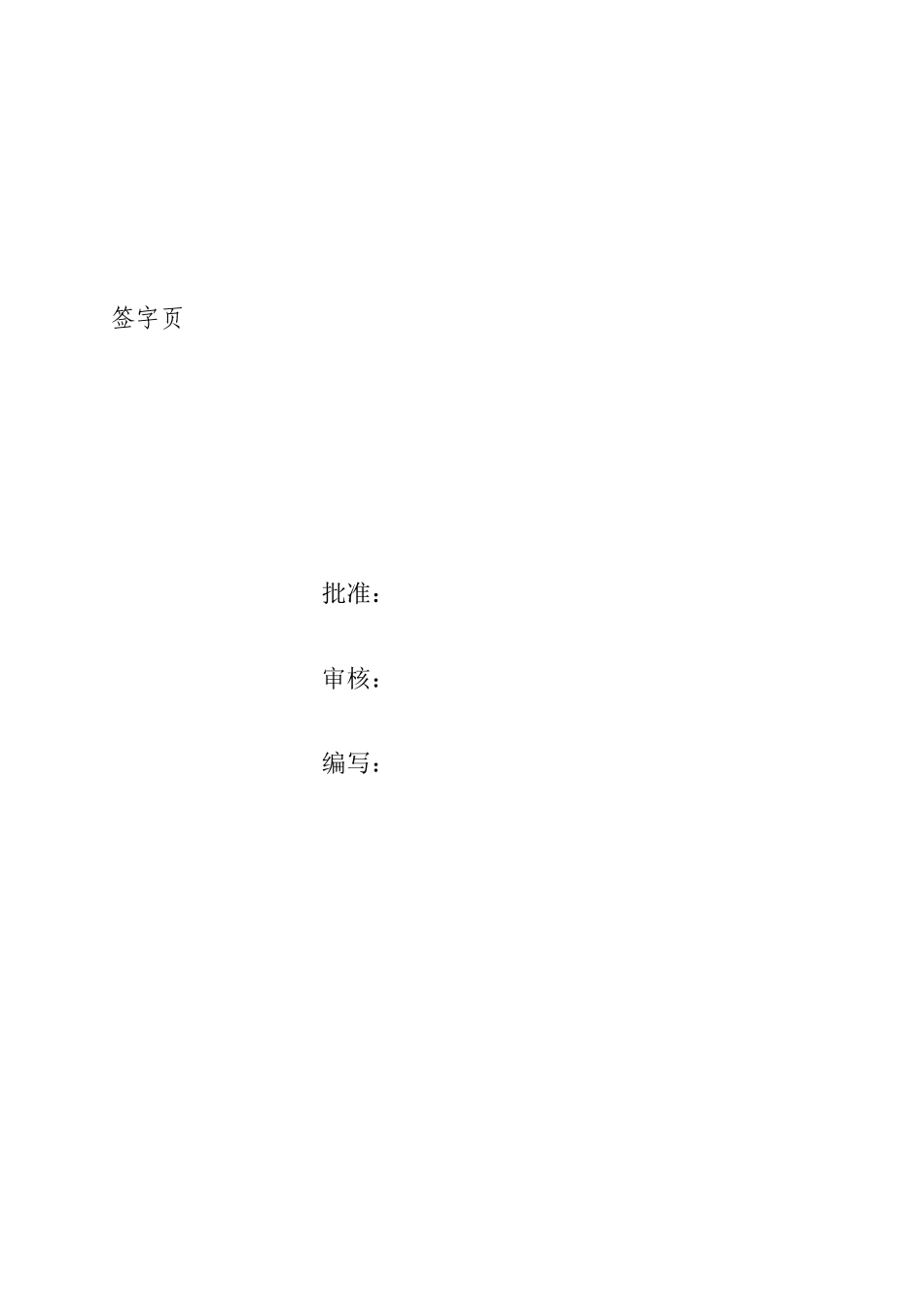

BT-QJ02-19XXXXXXXX 扩建工程#3 机组汽轮机组振动监测调试措施XXXXXXXX 科学讨论院二〇〇六 年 九 月签字页 批准： 审核： 编写： 目 录1 编制依据............................................12 测试目的............................................13 系统及主要设备技术法律规范..........................14 振动测试内容........................................25 各阶段振动控制的标准................................26 调试所用仪器设备....................................37 振动测试............................................38 环境、职业健康、安全、风险因素控制措施..............49 组织分工............................................5附表...................................................81 编制依据1.1《电力建设施工及验收技术法律规范汽轮机组篇》1.2《火电工程调整试运质量检验及评定标准》1.3 东方汽轮机厂设备说明书2 测试目的2.1 测取机组在各种工况下的振动数据，全面了解机组振动情况，为机组以后启停和正常运行提供推断故障的依据。2.2 测取机组实际的各临界转速值。2.3 检查及设备的运行情况，检验系统的性能，发现并消除可能存在的缺陷。 2.4 为高速动平衡提供计算数据。3 系统及主要设备技术法律规范XXXXXXXX 三期工程#3 机组汽轮机是东方汽轮机厂生产的 300MW 机组，型号为CZK300/250-16.7/0.4/538/538 型，配以东方电机厂生产的 QFSN-300-2-20B 型发电机。该机组为亚临界、一次中间再热、单轴、两缸两排汽直接空冷、供热凝汽式汽轮机，其高中压转子与低压转子、低压转子与发电机转子之间采纳刚性联轴器联接。本机组共有 7 个支持轴承，其中汽轮机 4 个发电机及励磁机 3 个，一个独立结构的推力轴承。低压缸的#3、#4 瓦为落地轴承。#1、#2、瓦为可倾瓦，#3、#4 #5、#6 瓦为椭圆瓦。其轴系结构图如下：转向：从机头向发电机方向看为顺时针转速：3000 r/min轴系临界转速：高中压转子一阶 1584 r/min低压转子一阶 1720 r/min发电机转子一阶 1377 r/min发电机转子二阶 3585 r/min4 振动测试内容4.1 首次启动，到空负荷额定转速的振动测试，并测量机组启停过程中的波德曲线。4.2 机组超速试验中的振动测试。4.3 并网带负荷到满负荷的振动测试。4.4 甩负荷时的振动测试。5 各阶段振动控制的标准5.1 过临界转速时最大振动汽机轴承不应...
