汽轮机仿真软件说明书

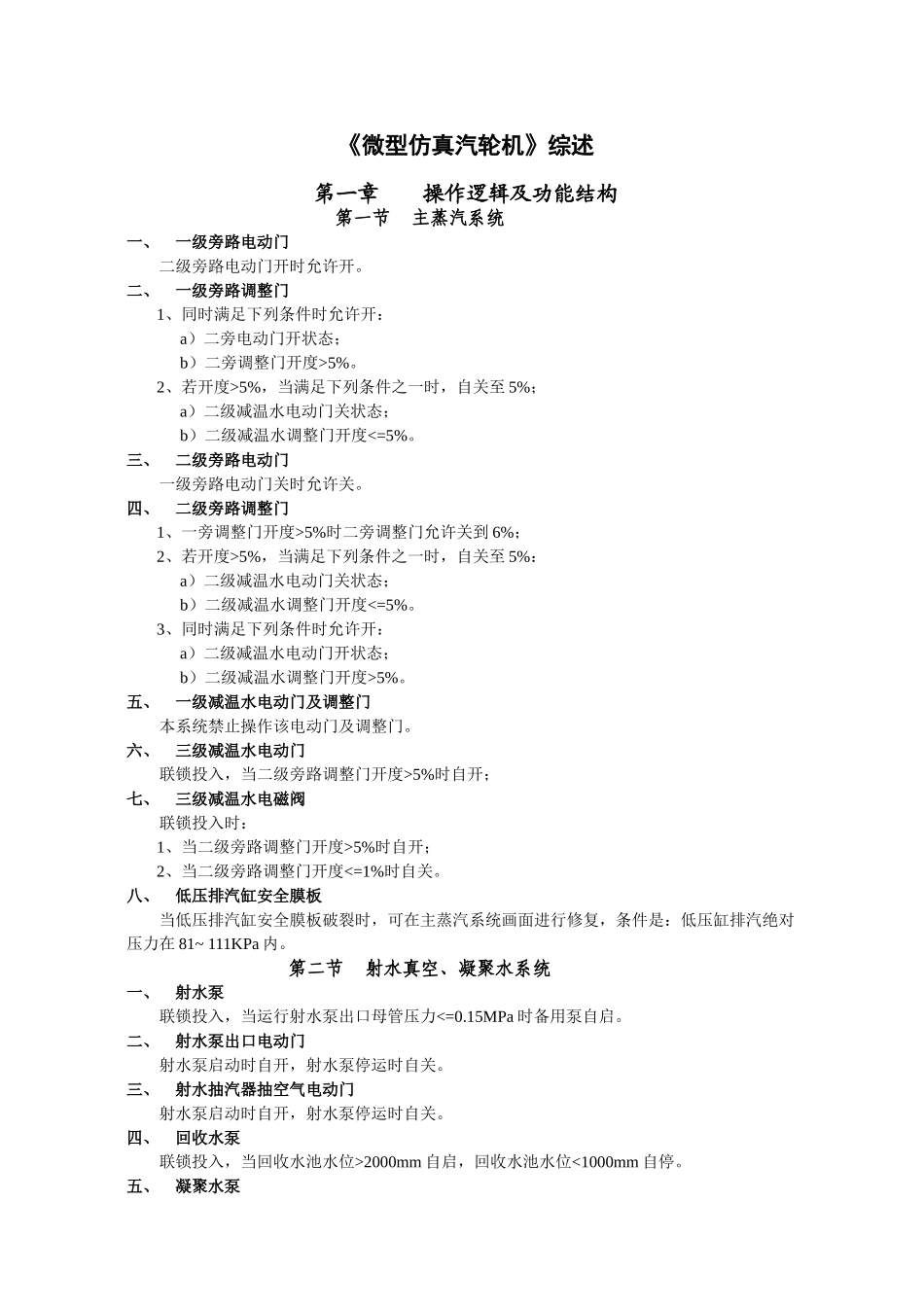

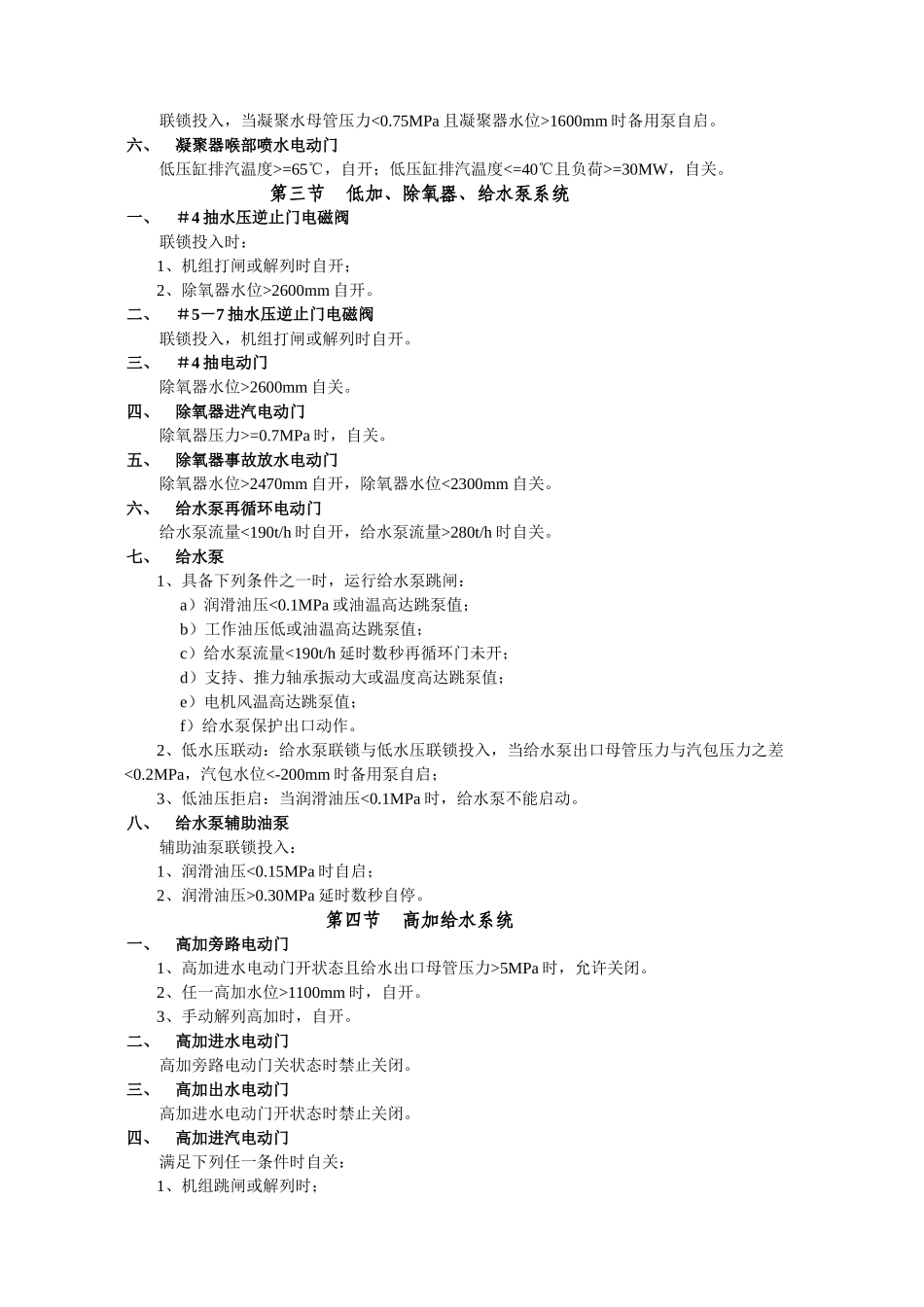

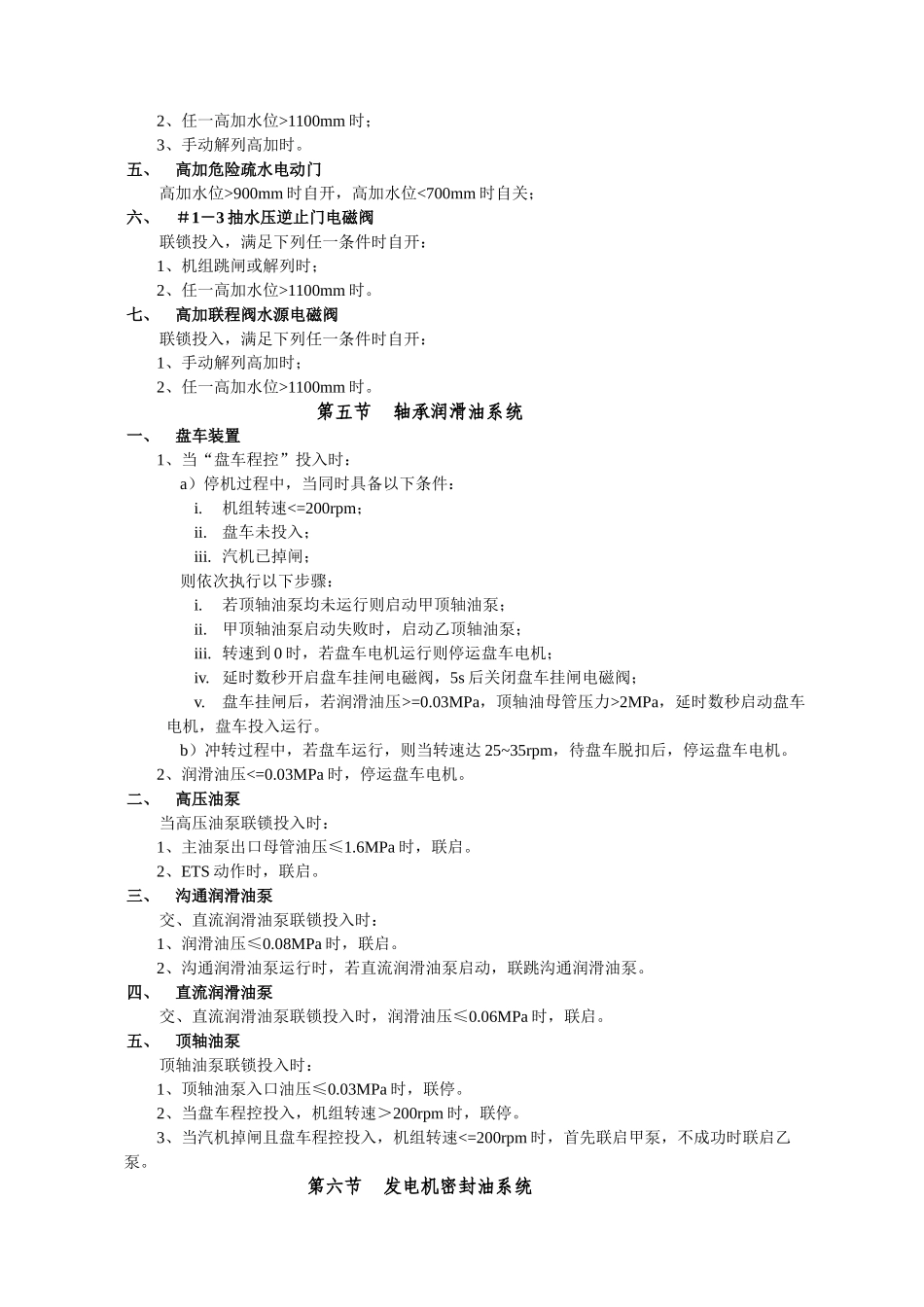

《微型仿真汽轮机》综述第一章 操作逻辑及功能结构第一节主蒸汽系统一、一级旁路电动门二级旁路电动门开时允许开。二、一级旁路调整门1、同时满足下列条件时允许开：a）二旁电动门开状态；b）二旁调整门开度>5%。2、若开度>5%，当满足下列条件之一时，自关至 5%；a）二级减温水电动门关状态；b）二级减温水调整门开度<=5%。三、二级旁路电动门一级旁路电动门关时允许关。四、二级旁路调整门1、一旁调整门开度>5%时二旁调整门允许关到 6%；2、若开度>5%，当满足下列条件之一时，自关至 5%：a）二级减温水电动门关状态；b）二级减温水调整门开度<=5%。3、同时满足下列条件时允许开：a）二级减温水电动门开状态；b）二级减温水调整门开度>5%。五、一级减温水电动门及调整门本系统禁止操作该电动门及调整门。六、三级减温水电动门联锁投入，当二级旁路调整门开度>5%时自开；七、三级减温水电磁阀联锁投入时：1、当二级旁路调整门开度>5%时自开；2、当二级旁路调整门开度<=1%时自关。八、低压排汽缸安全膜板当低压排汽缸安全膜板破裂时，可在主蒸汽系统画面进行修复，条件是：低压缸排汽绝对压力在 81~ 111KPa 内。第二节射水真空、凝聚水系统一、射水泵联锁投入，当运行射水泵出口母管压力<=0.15MPa 时备用泵自启。二、射水泵出口电动门射水泵启动时自开，射水泵停运时自关。三、射水抽汽器抽空气电动门射水泵启动时自开，射水泵停运时自关。四、回收水泵联锁投入，当回收水池水位>2000mm 自启，回收水池水位<1000mm 自停。五、凝聚水泵联锁投入，当凝聚水母管压力<0.75MPa 且凝聚器水位>1600mm 时备用泵自启。六、凝聚器喉部喷水电动门低压缸排汽温度>=65℃，自开；低压缸排汽温度<=40℃且负荷>=30MW，自关。第三节低加、除氧器、给水泵系统一、＃4 抽水压逆止门电磁阀联锁投入时：1、机组打闸或解列时自开；2、除氧器水位>2600mm 自开。二、＃5－7 抽水压逆止门电磁阀联锁投入，机组打闸或解列时自开。三、＃4 抽电动门除氧器水位>2600mm 自关。四、除氧器进汽电动门除氧器压力>=0.7MPa 时，自关。五、除氧器事故放水电动门除氧器水位>2470mm 自开，除氧器水位<2300mm 自关。六、给水泵再循环电动门给水泵流量<190t/h 时自开，给水泵流量>280t/h 时自关。七、给水泵1、具备下列条件之一时，运行给水泵跳闸：a）润滑油压<0.1MPa 或油温高达跳泵值；b）工作油压低或油温高达跳泵值；c）给水泵流量<190t/h 延时数秒再循环门未开...
