沅江护城垸铁船堰管涌抢险VIP专享

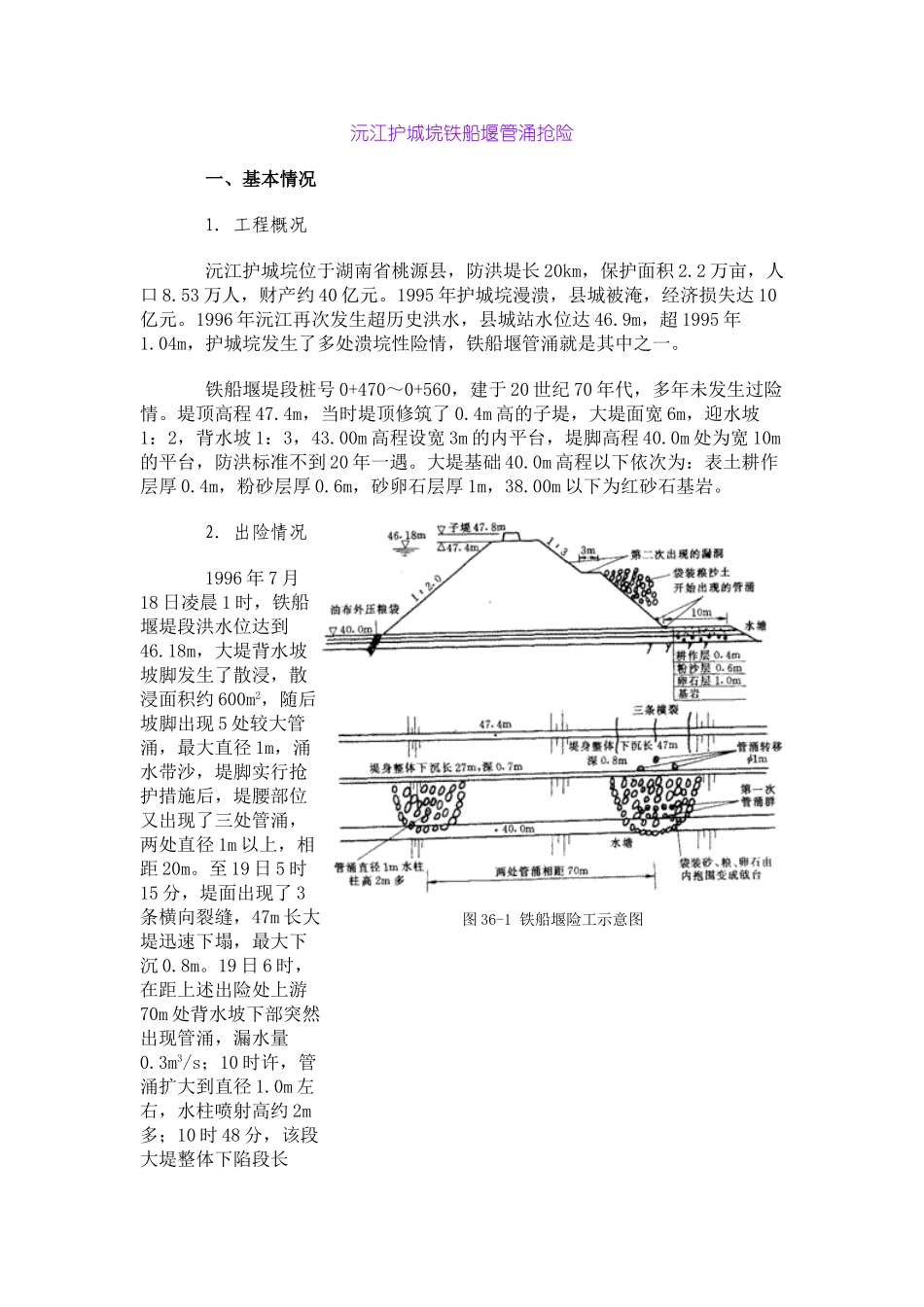

沅江护城垸铁船堰管涌抢险 一、基本情况 1．工程概况 沅江护城垸位于湖南省桃源县，防洪堤长 20km，保护面积 2.2 万亩，人口 8.53 万人，财产约 40 亿元。1995 年护城垸漫溃，县城被淹，经济损失达 10亿元。1996 年沅江再次发生超历史洪水，县城站水位达 46.9m，超 1995 年1.04m，护城垸发生了多处溃垸性险情，铁船堰管涌就是其中之一。 铁船堰堤段桩号 0+470～0+560，建于 20 世纪 70 年代，多年未发生过险情。堤顶高程 47.4m，当时堤顶修筑了 0.4m 高的子堤，大堤面宽 6m，迎水坡1：2，背水坡 1：3，43.00m 高程设宽 3m 的内平台，堤脚高程 40.0m 处为宽 10m的平台，防洪标准不到 20 年一遇。大堤基础 40.0m 高程以下依次为：表土耕作层厚 0.4m，粉砂层厚 0.6m，砂卵石层厚 1m，38.00m 以下为红砂石基岩。 2．出险情况 1996 年 7 月18 日凌晨 1 时，铁船堰堤段洪水位达到46.18m，大堤背水坡坡脚发生了散浸，散浸面积约 600m2，随后坡脚出现 5 处较大管涌，最大直径 1m，涌水带沙，堤脚实行抢护措施后，堤腰部位又出现了三处管涌，两处直径 1m 以上，相距 20m。至 19 日 5 时15 分，堤面出现了 3条横向裂缝，47m 长大堤迅速下塌，最大下沉 0.8m。19 日 6 时，在距上述出险处上游70m 处背水坡下部突然出现管涌，漏水量0.3m3/s；10 时许，管涌扩大到直径 1.0m 左右，水柱喷射高约 2m多；10 时 48 分，该段大堤整体下陷段长图 36-1 铁船堰险工示意图27m，深 0.7m，同时堤身出现多处纵横裂缝；20 时，这段堤又有小幅沉落。详见图36-1。 二、出险原因 该处地基属于卵石细砂岩层，覆盖土层薄，迎水坡脚以前常常发生采砂淘金现象，同时修堤取土，表土遭到破坏，坡脚形成陡坎，渗径相应缩短，在高洪水压作用下，渗透水带走粉砂细颗粒形成管涌。 三、抢险措施 坡脚出现散浸和管涌时，用袋装砂、粮等在堤背水侧筑成围堰，并内压块石、卵石；同时派潜水员在迎水坡脚用油布、棉絮封堵漏洞，并抛投砂袋、土袋。因水深，范围太大，漏水量无明显减少。堤背水坡脚通过大量堆砌粮袋、砂袋、卵石袋，形成了一个台，坡脚管涌基本控制。但管涌又向堤腰转移，出现三处较大管涌鼓水，仍采纳压砂袋、卵石袋方法压浸。距此险 70m 出现的管涌也采纳相同方法抢险。由于出水量太大，带走了堤身大量沙、土，堤身淘空，造成大堤整体下榻，塌陷的土体反而起到一定的止漏作用，且背水坡脚...
