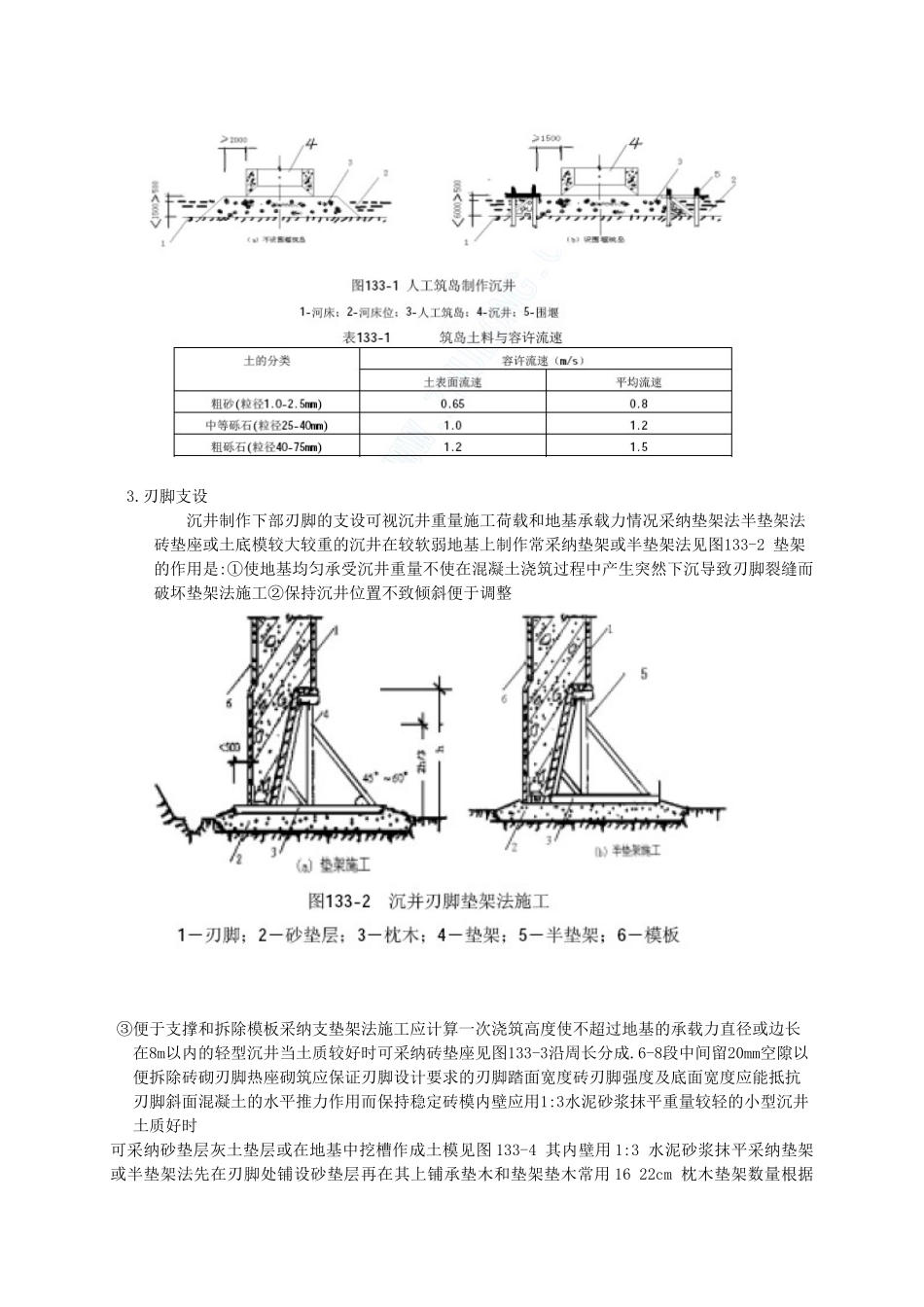

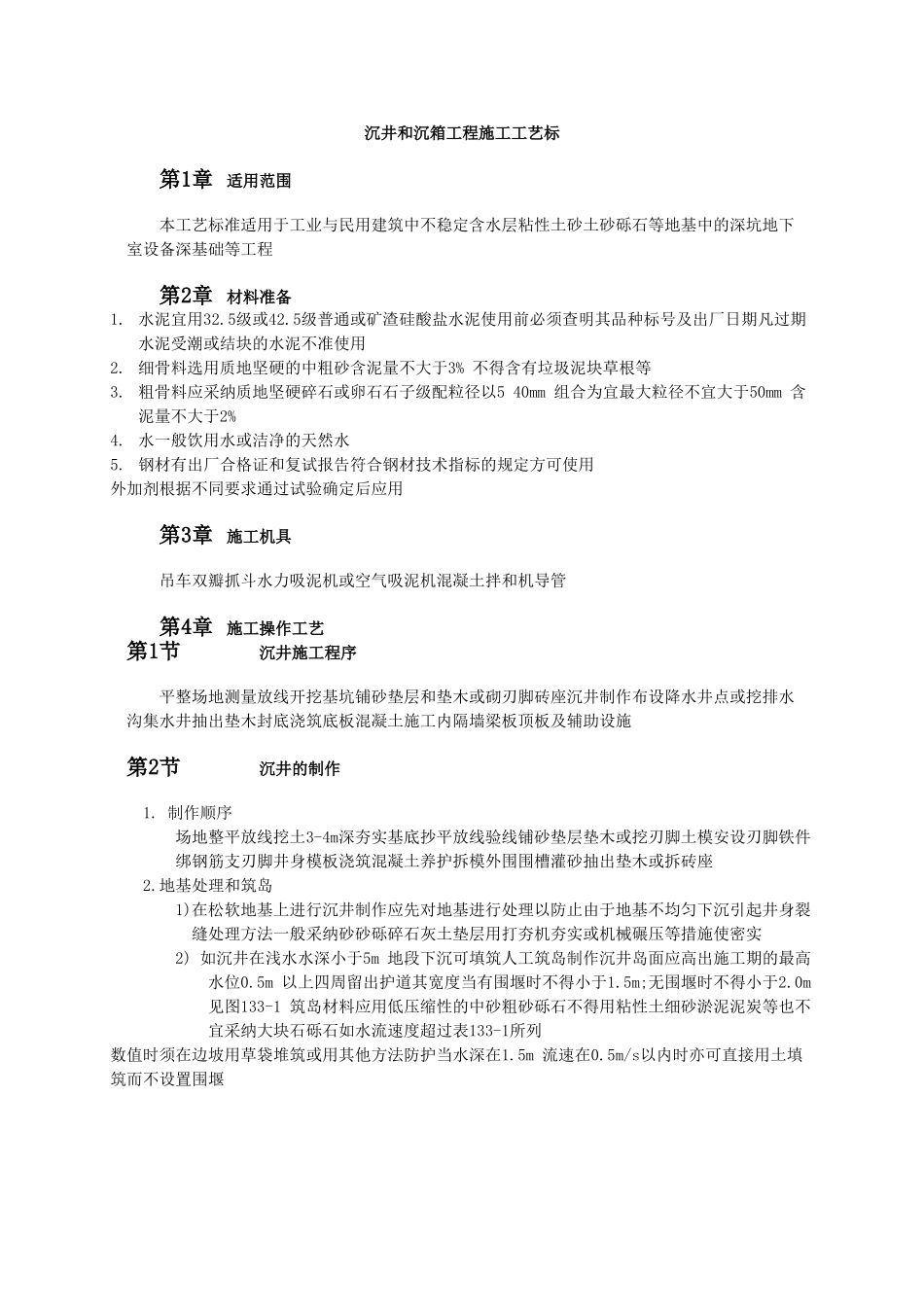

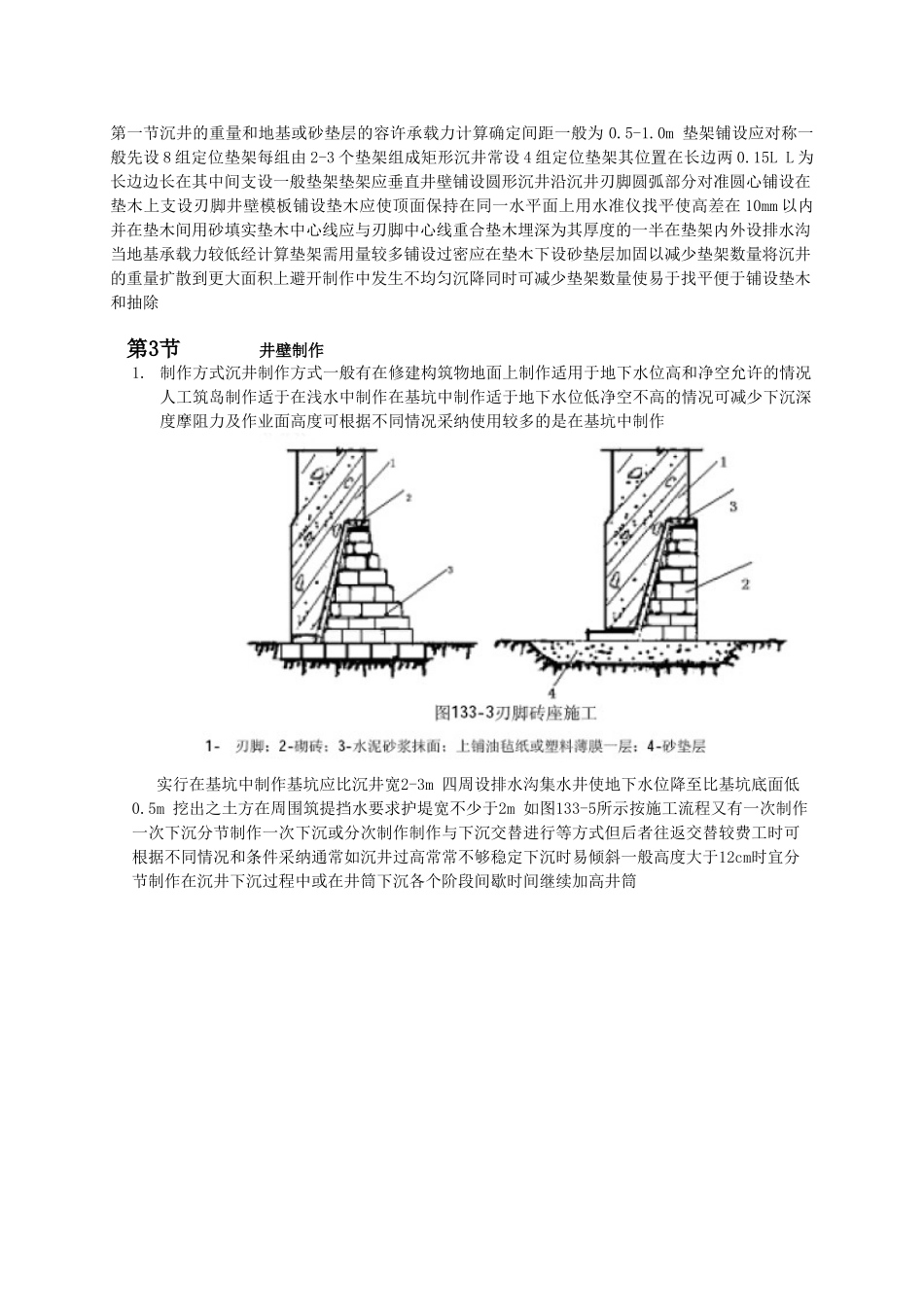

沉井和沉箱工程施工工艺标第1章适用范围本工艺标准适用于工业与民用建筑中不稳定含水层粘性土砂土砂砾石等地基中的深坑地下室设备深基础等工程第2章材料准备1. 水泥宜用32.5级或42.5级普通或矿渣硅酸盐水泥使用前必须查明其品种标号及出厂日期凡过期水泥受潮或结块的水泥不准使用2. 细骨料选用质地坚硬的中粗砂含泥量不大于3% 不得含有垃圾泥块草根等3. 粗骨料应采纳质地坚硬碎石或卵石石子级配粒径以5 40mm 组合为宜最大粒径不宜大于50mm 含泥量不大于2%4. 水一般饮用水或洁净的天然水5. 钢材有出厂合格证和复试报告符合钢材技术指标的规定方可使用外加剂根据不同要求通过试验确定后应用第3章施工机具吊车双瓣抓斗水力吸泥机或空气吸泥机混凝土拌和机导管第4章施工操作工艺第1节沉井施工程序平整场地测量放线开挖基坑铺砂垫层和垫木或砌刃脚砖座沉井制作布设降水井点或挖排水沟集水井抽出垫木封底浇筑底板混凝土施工内隔墙梁板顶板及辅助设施第2节沉井的制作1. 制作顺序场地整平放线挖土3-4m深夯实基底抄平放线验线铺砂垫层垫木或挖刃脚土模安设刃脚铁件绑钢筋支刃脚井身模板浇筑混凝土养护拆模外围围槽灌砂抽出垫木或拆砖座2.地基处理和筑岛1)在松软地基上进行沉井制作应先对地基进行处理以防止由于地基不均匀下沉引起井身裂缝处理方法一般采纳砂砂砾碎石灰土垫层用打夯机夯实或机械碾压等措施使密实2) 如沉井在浅水水深小于5m 地段下沉可填筑人工筑岛制作沉井岛面应高出施工期的最高水位0.5m 以上四周留出护道其宽度当有围堰时不得小于1.5m;无围堰时不得小于2.0m 见图133-1 筑岛材料应用低压缩性的中砂粗砂砾石不得用粘性土细砂淤泥泥炭等也不宜采纳大块石砾石如水流速度超过表133-1所列数值时须在边坡用草袋堆筑或用其他方法防护当水深在1.5m 流速在0.5m/s以内时亦可直接用土填筑而不设置围堰3.刃脚支设沉井制作下部刃脚的支设可视沉井重量施工荷载和地基承载力情况采纳垫架法半垫架法砖垫座或土底模较大较重的沉井在较软弱地基上制作常采纳垫架或半垫架法见图133-2 垫架的作用是:①使地基均匀承受沉井重量不使在混凝土浇筑过程中产生突然下沉导致刃脚裂缝而破坏垫架法施工②保持沉井位置不致倾斜便于调整③便于支撑和拆除模板采纳支垫架法施工应计算一次浇筑高度使不超过地基的承载力直径或边长在8m以内的轻型沉井当土质较好时可采纳砖垫座见图133-3沿周长分成.6-8段中间留20mm空隙以便拆除砖砌刃脚热座砌筑应保证刃脚设计要...
