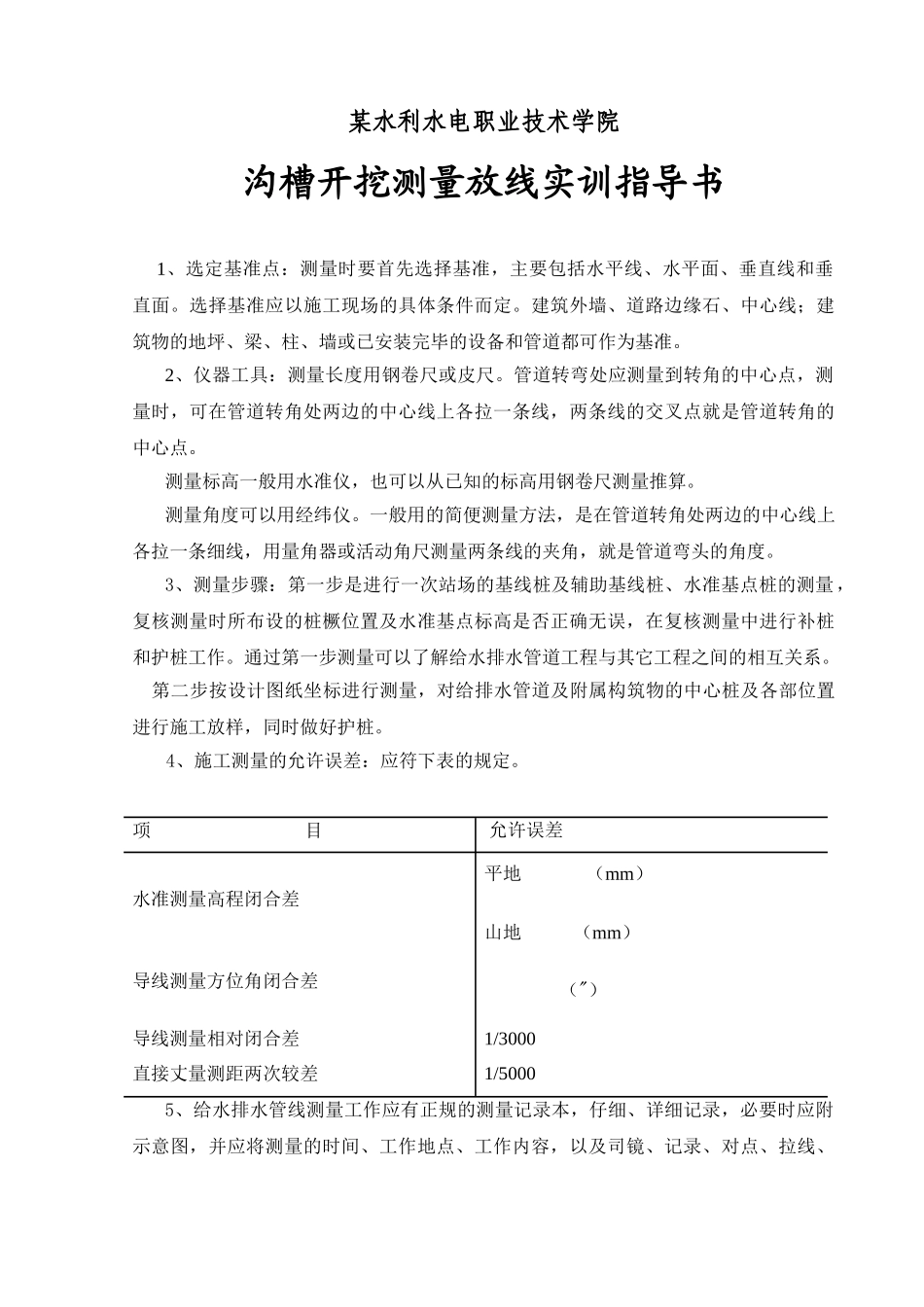

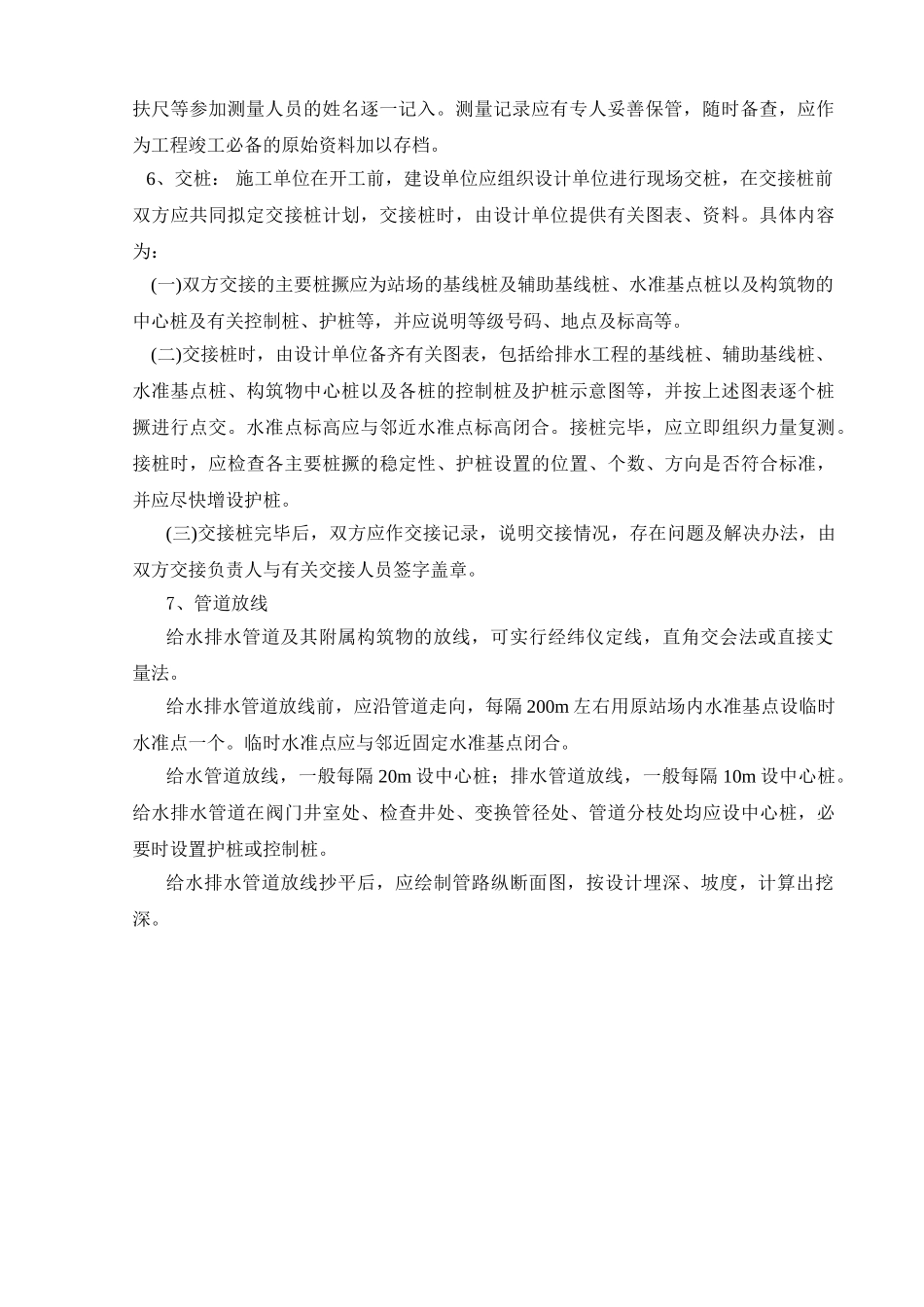

某水利水电职业技术学院沟槽开挖测量放线实训指导书1、选定基准点：测量时要首先选择基准，主要包括水平线、水平面、垂直线和垂直面。选择基准应以施工现场的具体条件而定。建筑外墙、道路边缘石、中心线；建筑物的地坪、梁、柱、墙或已安装完毕的设备和管道都可作为基准。2、仪器工具：测量长度用钢卷尺或皮尺。管道转弯处应测量到转角的中心点，测量时，可在管道转角处两边的中心线上各拉一条线，两条线的交叉点就是管道转角的中心点。测量标高一般用水准仪，也可以从已知的标高用钢卷尺测量推算。测量角度可以用经纬仪。一般用的简便测量方法，是在管道转角处两边的中心线上各拉一条细线，用量角器或活动角尺测量两条线的夹角，就是管道弯头的角度。3、测量步骤：第一步是进行一次站场的基线桩及辅助基线桩、水准基点桩的测量，复核测量时所布设的桩橛位置及水准基点标高是否正确无误，在复核测量中进行补桩和护桩工作。通过第一步测量可以了解给水排水管道工程与其它工程之间的相互关系。 第二步按设计图纸坐标进行测量，对给排水管道及附属构筑物的中心桩及各部位置进行施工放样，同时做好护桩。4、施工测量的允许误差：应符下表的规定。 项 目 允许误差 水准测量高程闭合差平地（mm）山地（mm）导线测量方位角闭合差（"）导线测量相对闭合差1/3000直接丈量测距两次较差1/50005、给水排水管线测量工作应有正规的测量记录本，仔细、详细记录，必要时应附示意图，并应将测量的时间、工作地点、工作内容，以及司镜、记录、对点、拉线、扶尺等参加测量人员的姓名逐一记入。测量记录应有专人妥善保管，随时备查，应作为工程竣工必备的原始资料加以存档。 6、交桩： 施工单位在开工前，建设单位应组织设计单位进行现场交桩，在交接桩前双方应共同拟定交接桩计划，交接桩时，由设计单位提供有关图表、资料。具体内容为： (一)双方交接的主要桩撅应为站场的基线桩及辅助基线桩、水准基点桩以及构筑物的中心桩及有关控制桩、护桩等，并应说明等级号码、地点及标高等。 (二)交接桩时，由设计单位备齐有关图表，包括给排水工程的基线桩、辅助基线桩、水准基点桩、构筑物中心桩以及各桩的控制桩及护桩示意图等，并按上述图表逐个桩撅进行点交。水准点标高应与邻近水准点标高闭合。接桩完毕，应立即组织力量复测。接桩时，应检查各主要桩撅的稳定性、护桩设置的位置、个数、方向是否符合标准，并应尽快增设护桩。(三)交接桩完毕后，双方应作交接记...
