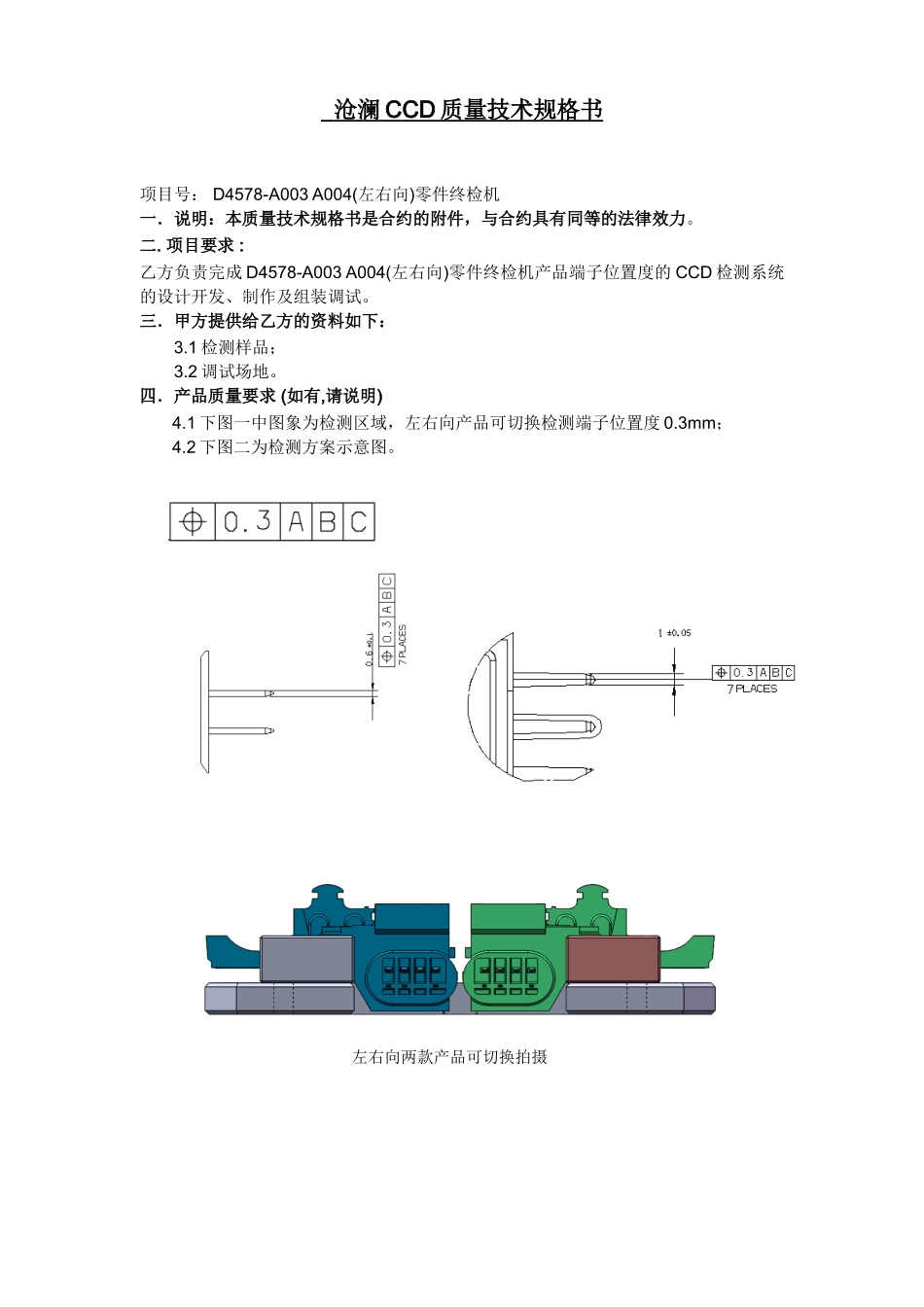

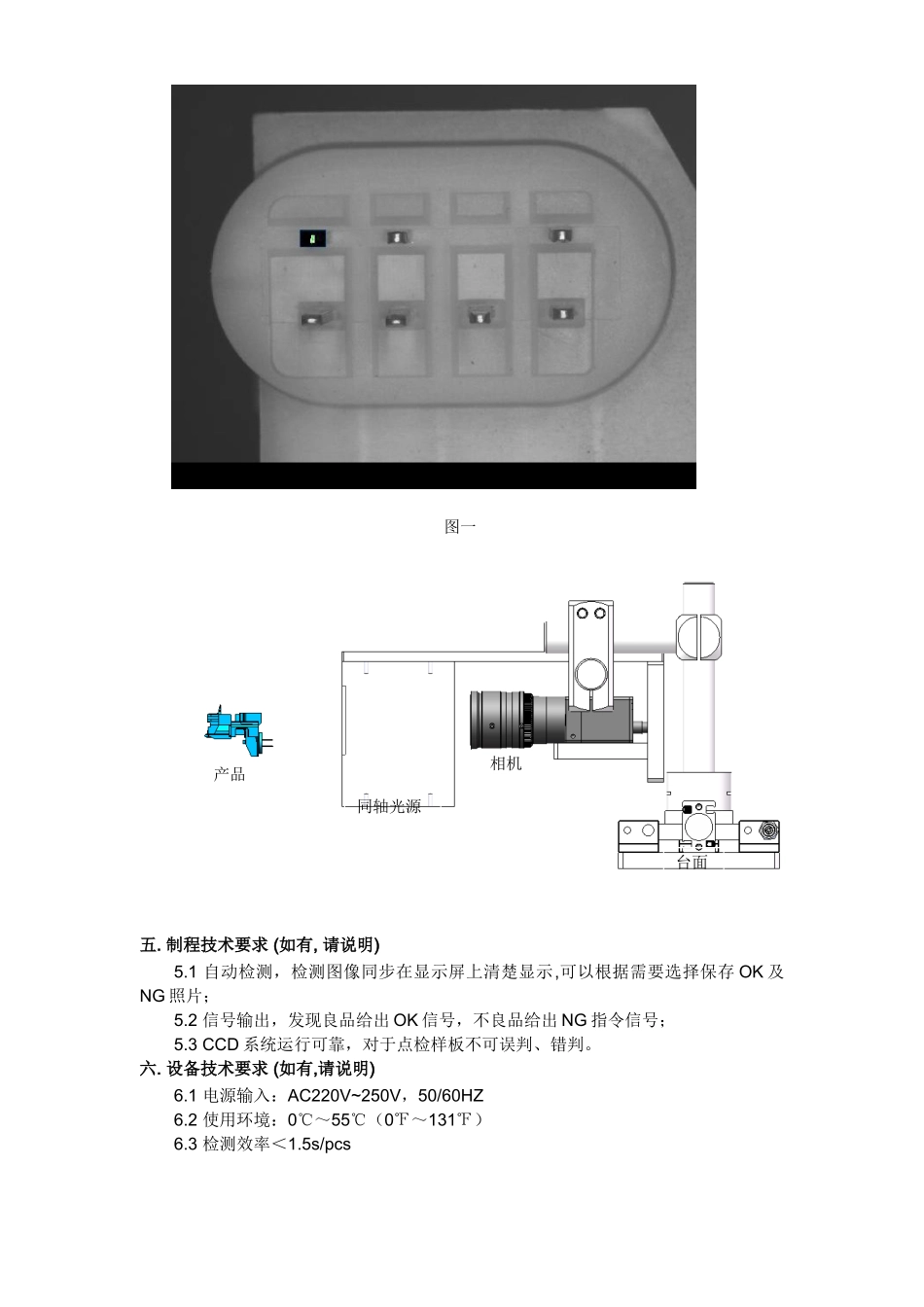

沧澜 C CD 质量技术规格书 项目号： D4578-A003 A004(左右向)零件终检机一．说明：本质量技术规格书是合约的附件，与合约具有同等的法律效力。二. 项目要求 :乙方负责完成 D4578-A003 A004(左右向)零件终检机产品端子位置度的 CCD 检测系统的设计开发、制作及组装调试。三．甲方提供给乙方的资料如下：3.1 检测样品；3.2 调试场地。四．产品质量要求 (如有,请说明)4.1 下图一中图象为检测区域，左右向产品可切换检测端子位置度 0.3mm；4.2 下图二为检测方案示意图。左右向两款产品可切换拍摄五. 制程技术要求 (如有, 请说明)5.1 自动检测，检测图像同步在显示屏上清楚显示,可以根据需要选择保存 OK 及NG 照片；5.2 信号输出，发现良品给出 OK 信号，不良品给出 NG 指令信号；5.3 CCD 系统运行可靠，对于点检样板不可误判、错判。六. 设备技术要求 (如有,请说明)6.1 电源输入：AC220V~250V，50/60HZ6.2 使用环境：0℃～55℃（0℉～131℉）6.3 检测效率＜1.5s/pcs图一相机产品台面相机同轴光源七. 设备验收方式7.1 初步验收：7.1.1 乙方在发货前必须进行内部验收，并提供相关数据给予甲方；7.1.2 在 CCD 系统交给甲方 7 个工作日内，乙方应完成 CCD 系统的安装调试工作，并确认 CCD 系统能够根据甲方的要求正常运行；CCD 系统正常运行 2 小时相关数据符合本技术规格书的技术和质量要求，视为完成设备的预验收；7.2 验收：7.2.1 CCD 系统调试完成初验收后，正常稳定运行 30 天，且达到本技术规格书的技术和质量要求；即为验收合格。7.3 如在安装调试或验收期内，设备存在质量问题，乙方应当在收到甲方异议起 3日内解决（超过 3 天的法定假期除外），安装调试期限重新计算；八. 服务条款8.1 乙方需要提供如下中文版本的文件： 质量保证书（乙方内部验收报告）； 操作说明书； 维修手册； 结构图纸（3D/2D）、BOM 表及易损件清单及图纸； 电气路图纸；8.2 此协议一式两份，双方同意后签字确认，各持一份。甲方签章： 乙方签章:拟制：审核：日期： 日期：
