河北某住宅小区防雷系统施工方案

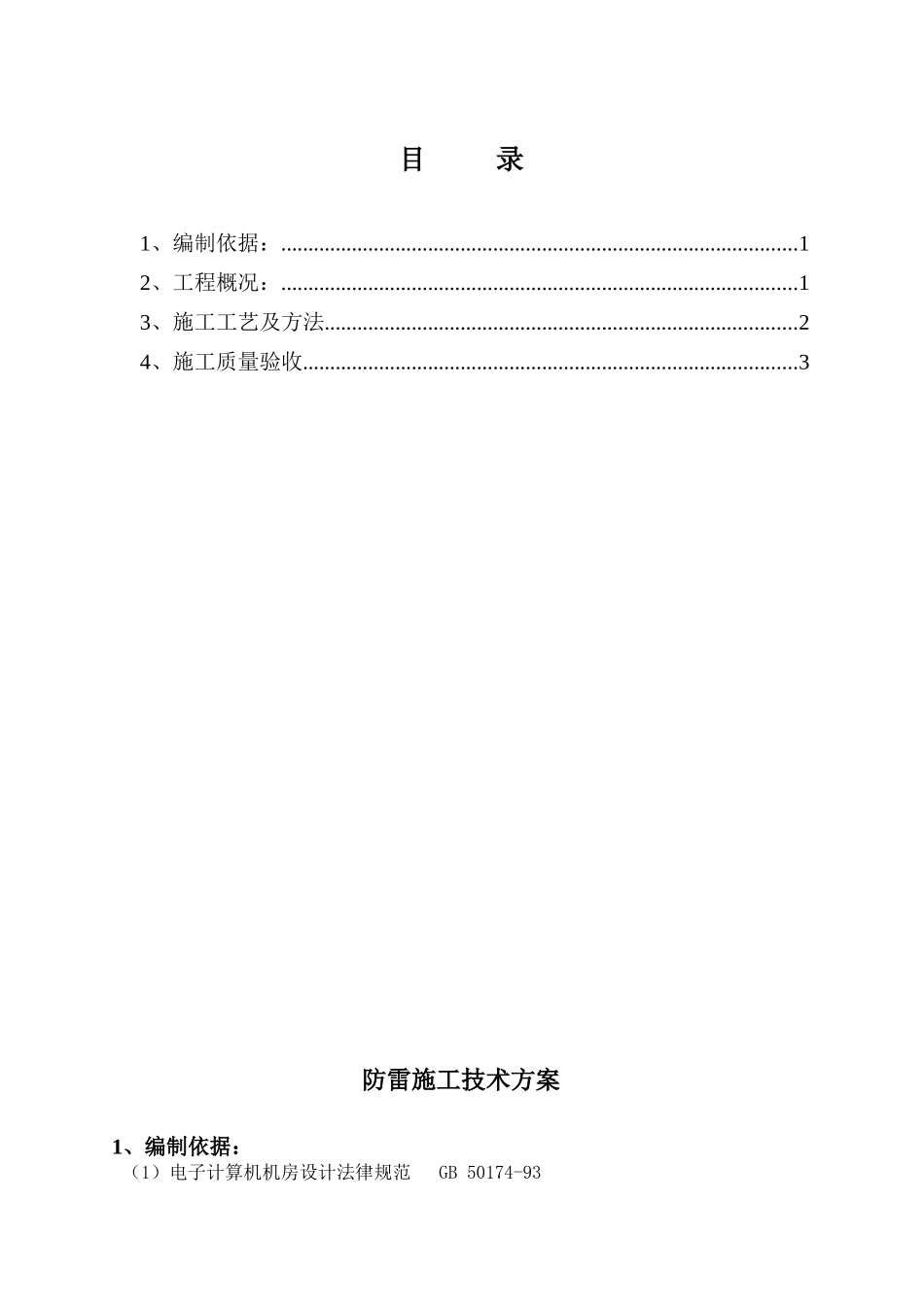

目 录1、编制依据：...............................................................................................12、工程概况：...............................................................................................13、施工工艺及方法.......................................................................................24、施工质量验收...........................................................................................3防雷施工技术方案1、编制依据：（1）电子计算机机房设计法律规范 GB 50174-93（2）通信行业标准《电信专用房屋设计法律规范》（3）信息产业部《通信局（站）雷电过电压保护工程设计法律规范》（4）国家标准《建筑物防雷设计法律规范》GB50057-94（5）国家标准《电气装置安装工程接地装置施工及验收法律规范》GB50169-92 （6）IEC61024《建筑物防雷》（7）EC61312《雷电电磁脉冲的防护》（8）JGJ/T16-92《民用建筑电气设计法律规范》（9）ITU K25《光缆的防雷》（10）GB50057-94《建筑物防雷设计法律规范》（11）GB50174-93《电子计算机机房设计法律规范》（12）GB50200-94《有线电视系统工程技术法律规范》（13）GB50198-94《民用闭路监视电视系统工程技术法律规范》（14）GB/T50311-2000《建筑与建筑群综合布线系统工程设计法律规范》（15）YD2025-93《微波站防雷与接地设计法律规范》（16）YD5078-98《通信工程电源系统防雷技术法律规范》（17）XQ3-2000《气象信息系统雷击电磁脉冲防护法律规范》2、工程概况：某小区 B 区（二期）各单体工程建筑结构概况：子项名称地上层数 地下层数结构形式建筑高（m）建筑面积（m2）13#8/1筏板基础（座在车库顶板上），竖向为砖混/短肢/剪力墙、横向现浇整体梁板结构23.955382.6114#27/2CFG 复合桩基、筏板基础，竖向为剪力墙、横向现浇整体梁板结构80.725157.3915#27/2CFG 复合桩基、筏板基础，竖向为剪力墙、横向现浇整体梁板结构80.723659.5216#27/2CFG 复合桩基、筏板基础，竖向为剪力墙、横向现浇整体梁板结构80.724070.44地库/1条形基础/局部(对应 13#楼)整体筏板，框架结构3.86485.2814#~16#楼：地下二层层 3.2m，地下一层层高 3.6m，地上一~二十七层层高均为2.9m（屋顶到结构板面）。13#楼地下一层，层高 2.5m，共分四个单元，最东边单元八层，剪力墙结构，其它三个单元为砖混结构。地上层高均为 2.8m。地库共地下一...
