河渠交叉工程地质条件及评价

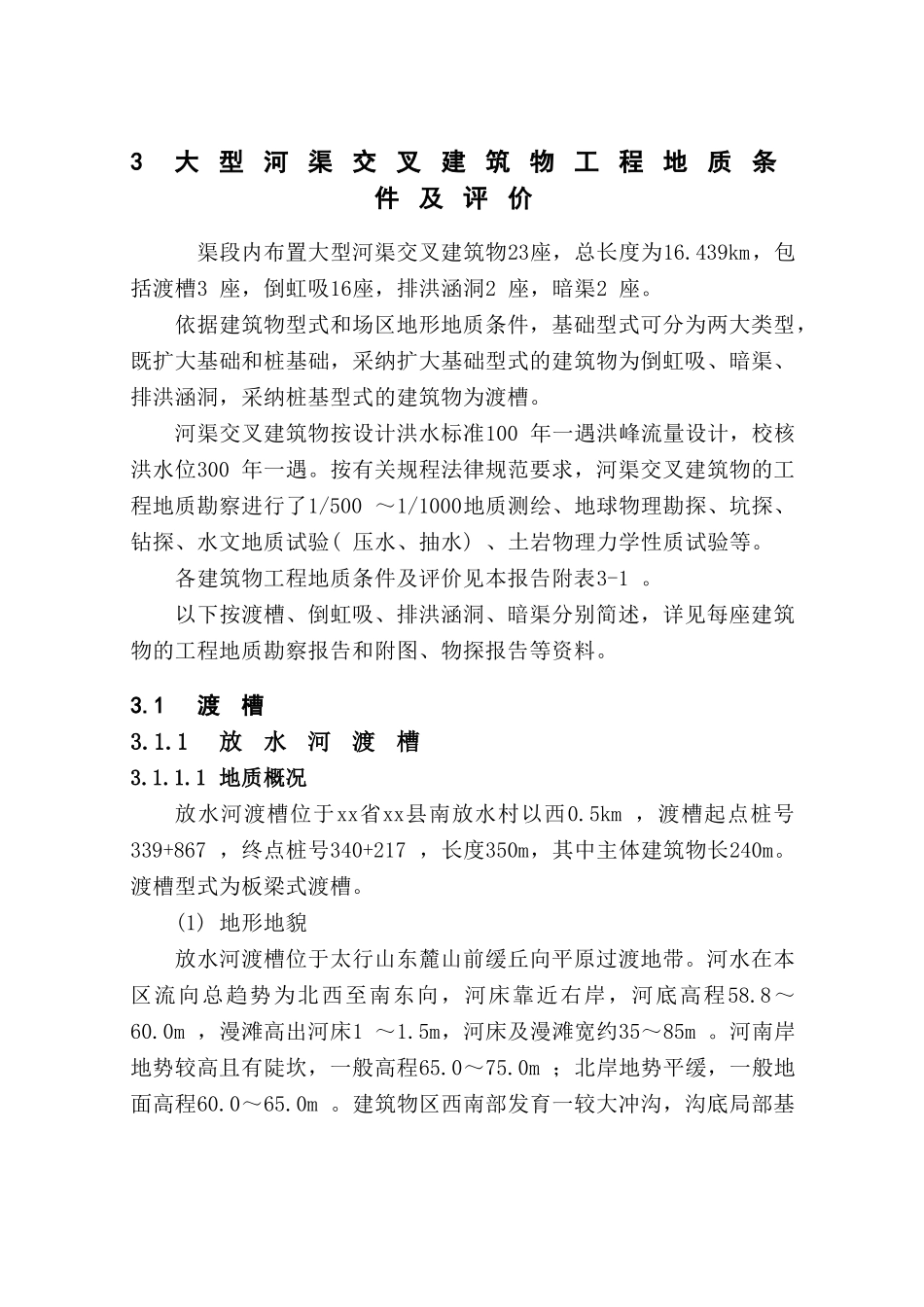

3 大 型 河 渠 交 叉 建 筑 物 工 程 地 质 条件 及 评 价渠段内布置大型河渠交叉建筑物23座，总长度为16.439km，包括渡槽3 座，倒虹吸16座，排洪涵洞2 座，暗渠2 座。依据建筑物型式和场区地形地质条件，基础型式可分为两大类型，既扩大基础和桩基础，采纳扩大基础型式的建筑物为倒虹吸、暗渠、排洪涵洞，采纳桩基型式的建筑物为渡槽。河渠交叉建筑物按设计洪水标准100 年一遇洪峰流量设计，校核洪水位300 年一遇。按有关规程法律规范要求，河渠交叉建筑物的工程地质勘察进行了1/500 ～1/1000地质测绘、地球物理勘探、坑探、钻探、水文地质试验( 压水、抽水) 、土岩物理力学性质试验等。各建筑物工程地质条件及评价见本报告附表3-1 。以下按渡槽、倒虹吸、排洪涵洞、暗渠分别简述，详见每座建筑物的工程地质勘察报告和附图、物探报告等资料。3.1 渡槽3.1.1 放水河渡槽3.1.1.1 地质概况放水河渡槽位于xx省xx县南放水村以西0.5km ，渡槽起点桩号339+867 ，终点桩号340+217 ，长度350m，其中主体建筑物长240m。渡槽型式为板梁式渡槽。(1) 地形地貌放水河渡槽位于太行山东麓山前缓丘向平原过渡地带。河水在本区流向总趋势为北西至南东向，河床靠近右岸，河底高程58.8～60.0m ，漫滩高出河床1 ～1.5m，河床及漫滩宽约35～85m 。河南岸地势较高且有陡坎，一般高程65.0～75.0m ；北岸地势平缓，一般地面高程60.0～65.0m 。建筑物区西南部发育一较大冲沟，沟底局部基岩出露。(2) 地层岩性建筑物区由第四系粘性土、砂性土及基岩组成，属土岩多层结构。根据地层时代、岩性及空间分布特征，将建筑物区地层划分为5 个工工程地质单元。分述如下。第①工程地质单元：砂壤土(al+plQ\s\up 7( 3)) ，层厚1 ～3.8m， 层底高程58.5～59.0m ，分布于一级阶地表层。第②工程地质单元：中砂层(al+plQ\s\up 7( 3)) ，层厚1 ～3.4m，层底高程56.0～57.5m ，分布桩号340+097 以右一级阶地下部，局部夹有粗砂透镜体。第③工程地质单元：砾砂层(al+plQ\s\up 7( 3)) ，层厚0.8 ～3.5m，层底高程54.6～57.9m ，分布桩号340+147 以左一级阶地、河漫滩及主河床下部。 第④工程地质单元：黄土状壤土(al+plQ\s\up 7( 2)) ，层厚5～13m ，层底高程59.2～65.5m ，分布在二级阶地上。第⑤工程地质单元：黑云斜长片麻岩(Arn) ，厚度大于47.5m ，层顶高程54.5～65.5m ，桩号340+126 以北在黑云斜长片麻岩的下部分布...
