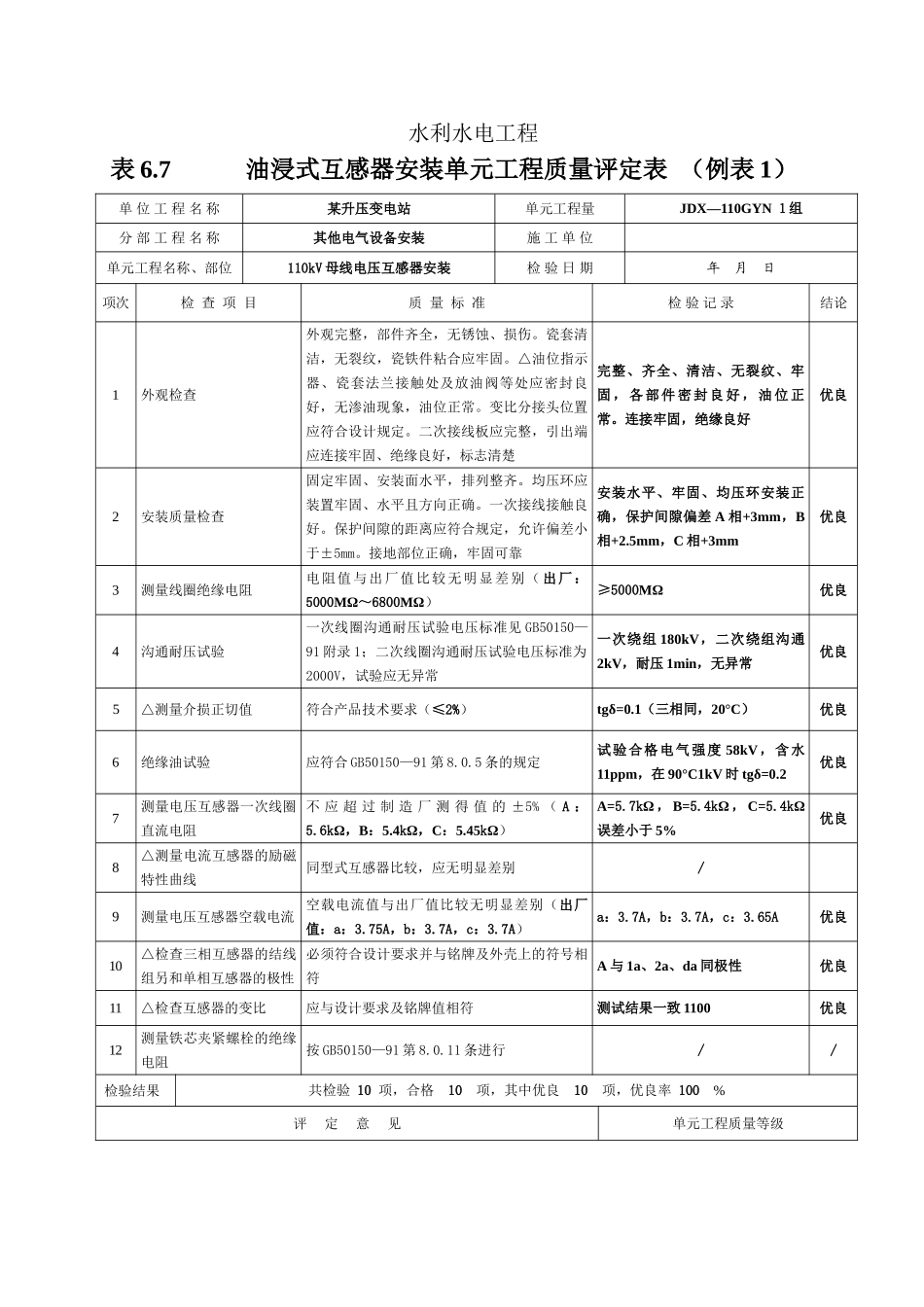

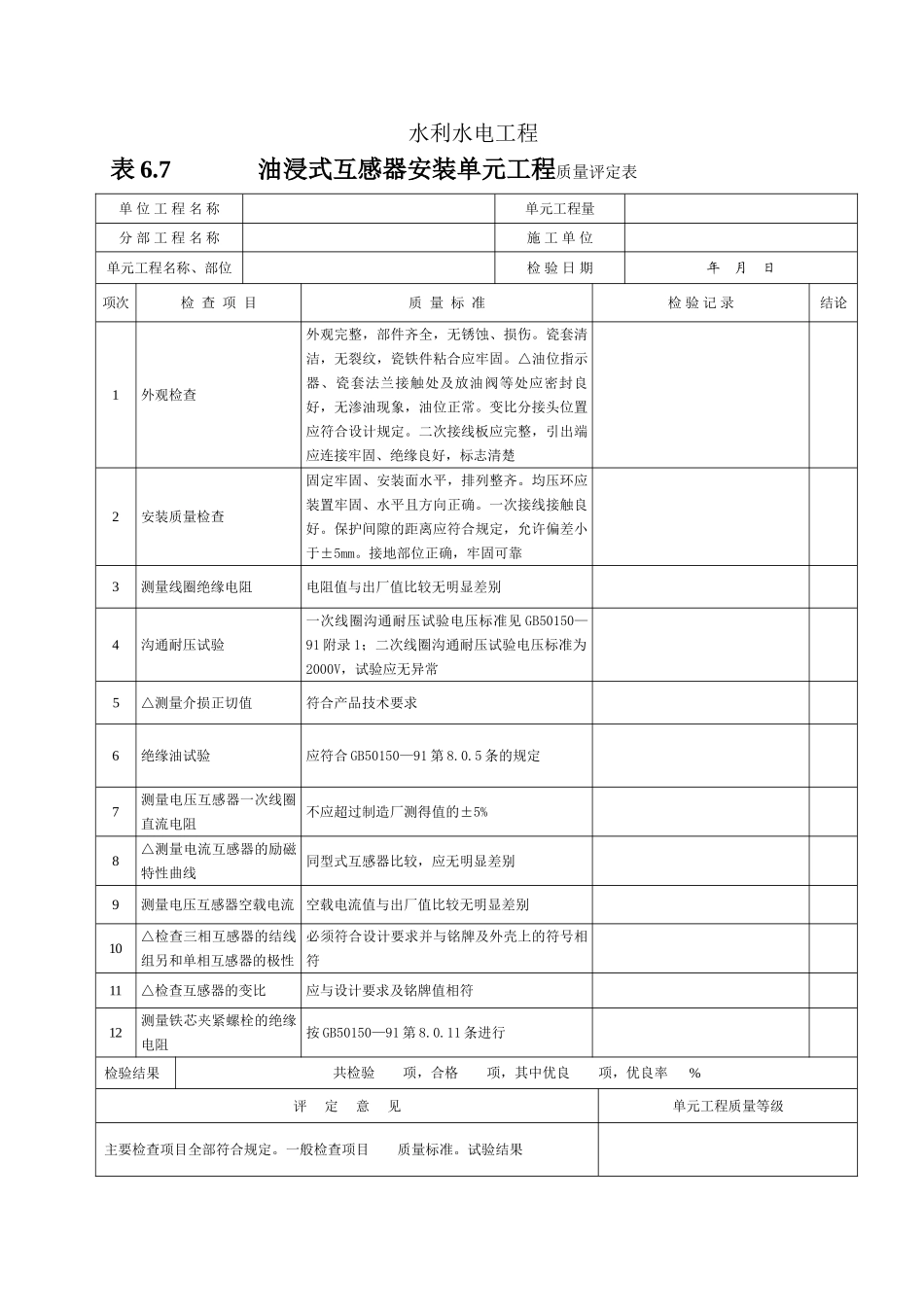

水利水电工程表 6.7 油浸式互感器安装单元工程质量评定表 单 位 工 程 名 称单元工程量分 部 工 程 名 称施 工 单 位单元工程名称、部位检 验 日 期年 月 日项次检 查 项 目质 量 标 准检 验 记 录结论1外观检查外观完整，部件齐全，无锈蚀、损伤。瓷套清洁，无裂纹，瓷铁件粘合应牢固。△油位指示器、瓷套法兰接触处及放油阀等处应密封良好，无渗油现象，油位正常。变比分接头位置应符合设计规定。二次接线板应完整，引出端应连接牢固、绝缘良好，标志清楚2安装质量检查固定牢固、安装面水平，排列整齐。均压环应装置牢固、水平且方向正确。一次接线接触良好。保护间隙的距离应符合规定，允许偏差小于±5mm。接地部位正确，牢固可靠3测量线圈绝缘电阻电阻值与出厂值比较无明显差别4沟通耐压试验一次线圈沟通耐压试验电压标准见 GB50150—91 附录 1；二次线圈沟通耐压试验电压标准为2000V，试验应无异常5△测量介损正切值符合产品技术要求6绝缘油试验应符合 GB50150—91 第 8.0.5 条的规定7测量电压互感器一次线圈直流电阻不应超过制造厂测得值的±5%8△测量电流互感器的励磁特性曲线同型式互感器比较，应无明显差别9测量电压互感器空载电流空载电流值与出厂值比较无明显差别10△检查三相互感器的结线组另和单相互感器的极性必须符合设计要求并与铭牌及外壳上的符号相符11△检查互感器的变比应与设计要求及铭牌值相符12测量铁芯夹紧螺栓的绝缘电阻按 GB50150—91 第 8.0.11 条进行检验结果共检验 项，合格 项，其中优良 项，优良率 %评 定 意 见单元工程质量等级主要检查项目全部符合规定。一般检查项目 质量标准。试验结果测量人 施工单位 建设（监理）单位 注 适用范围：额定电压小于等于 330kV，沟通 50Hz 者。水利水电工程表 6.7 油浸式互感器安装单元工程质量评定表 （例表 1）单 位 工 程 名 称某升压变电站单元工程量JDX—110GYN 1 组分 部 工 程 名 称其他电气设备安装施 工 单 位单元工程名称、部位110kV 母线电压互感器安装检 验 日 期年 月 日项次检 查 项 目质 量 标 准检 验 记 录结论1外观检查外观完整，部件齐全，无锈蚀、损伤。瓷套清洁，无裂纹，瓷铁件粘合应牢固。△油位指示器、瓷套法兰接触处及放油阀等处应密封良好，无渗油现象，油位正常。变比分接头位置应符合设计规定。二次接线板应完整，引出端应连接牢固、绝缘良好，标志清...
