油浸风冷式高压厂用变压器作业指导书

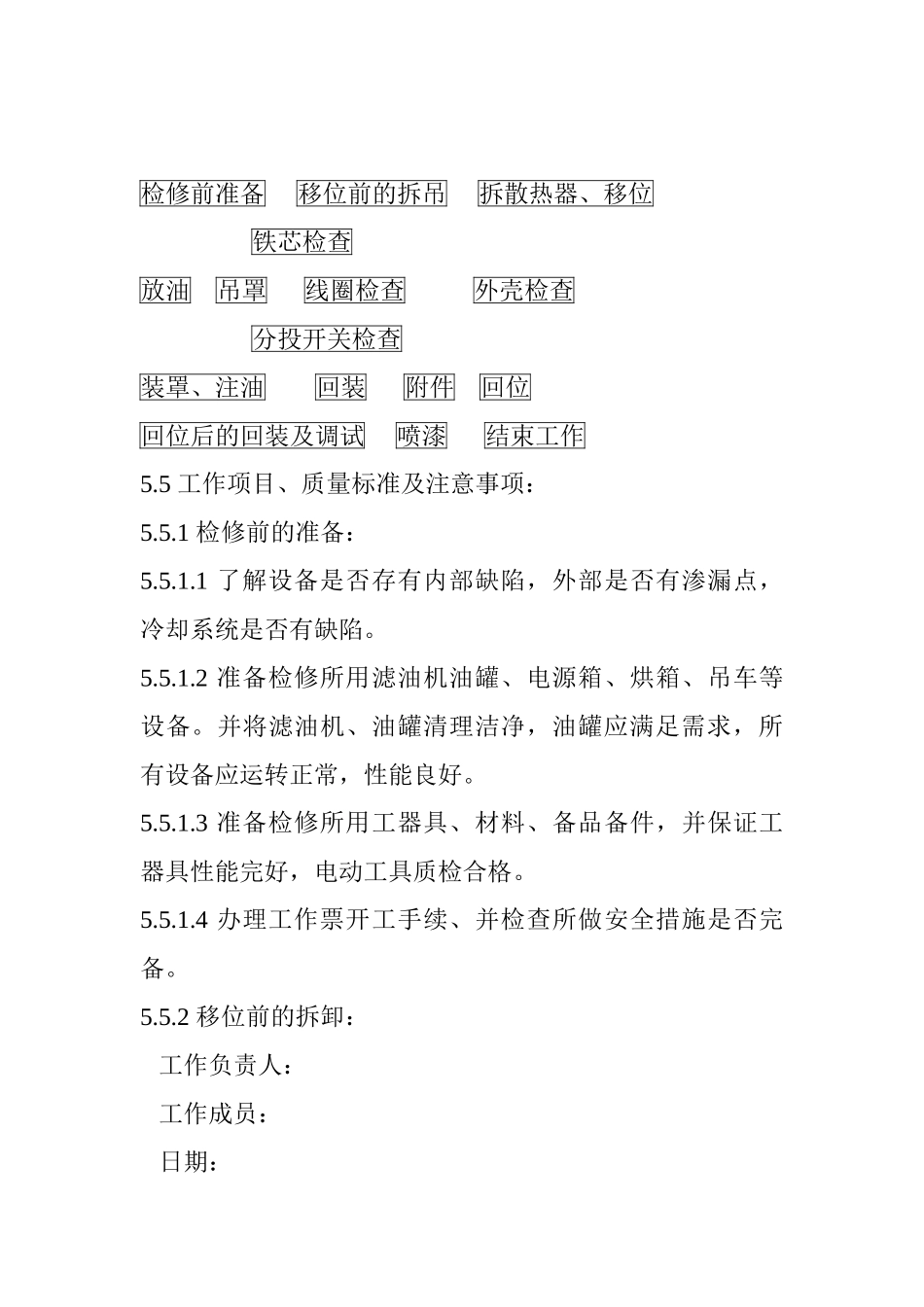

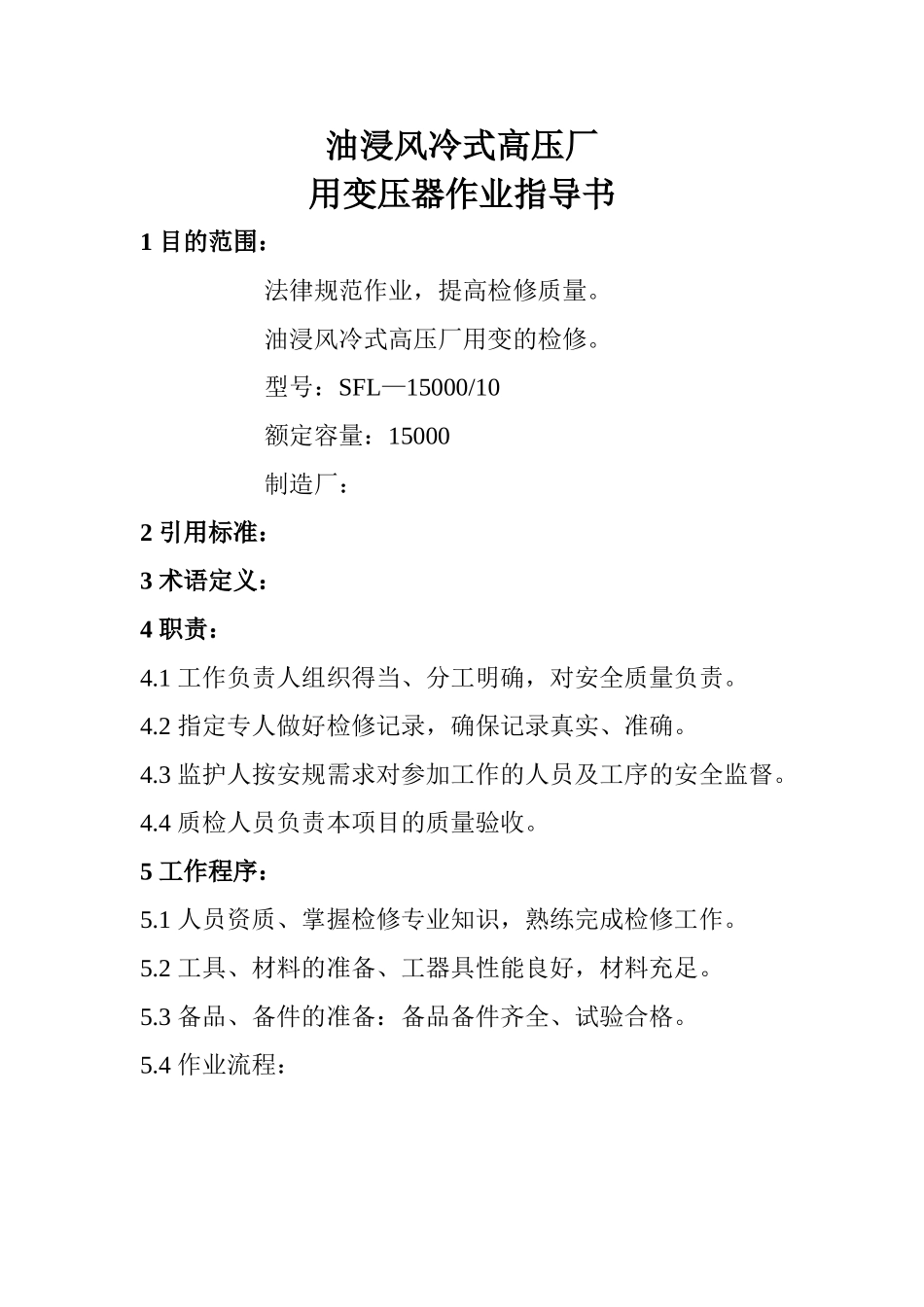

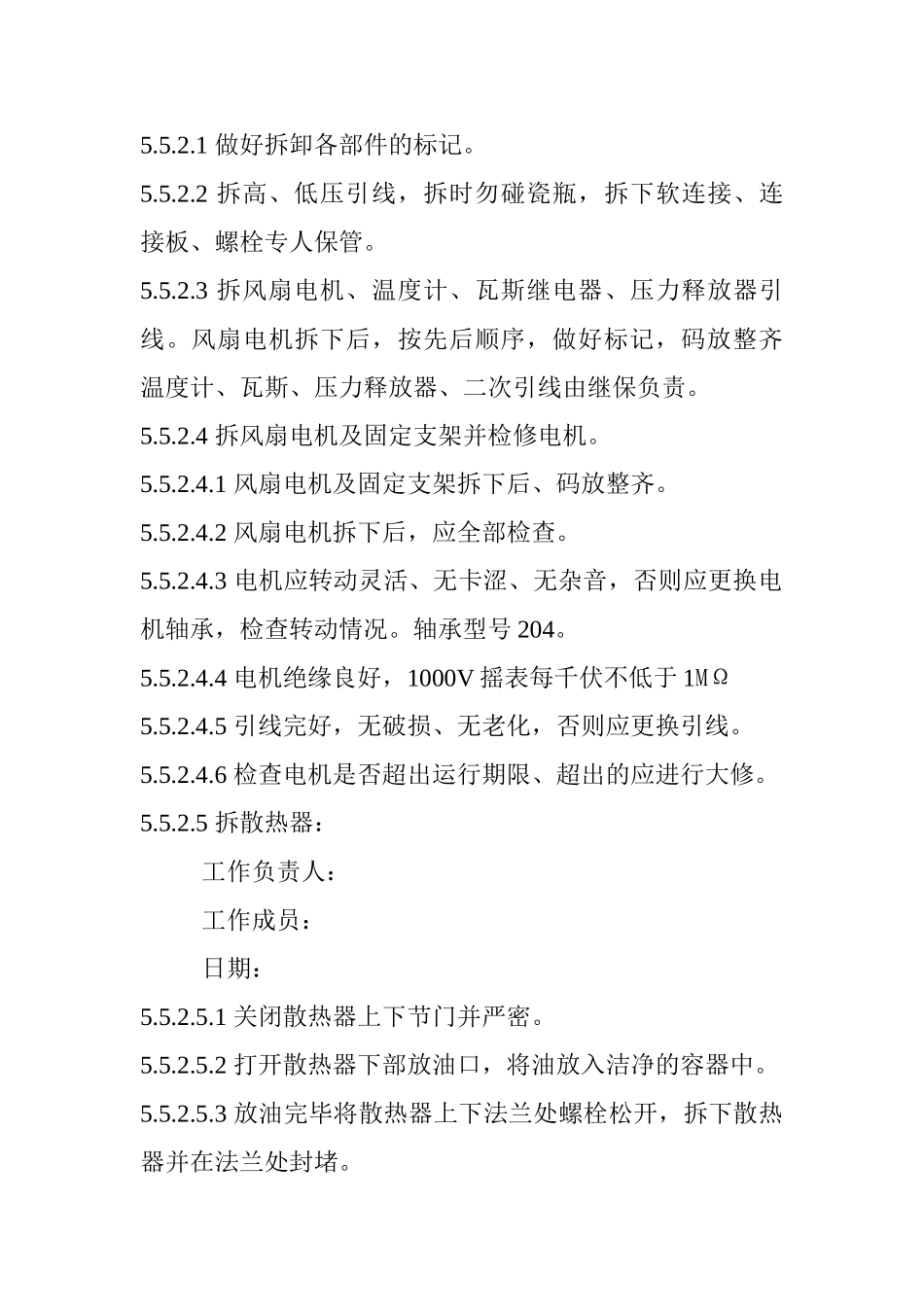

油浸风冷式高压厂用变压器作业指导书1 目的范围：法律规范作业，提高检修质量。油浸风冷式高压厂用变的检修。型号：SFL—15000/10额定容量：15000制造厂： 2 引用标准：3 术语定义：4 职责：4.1 工作负责人组织得当、分工明确，对安全质量负责。4.2 指定专人做好检修记录，确保记录真实、准确。4.3 监护人按安规需求对参加工作的人员及工序的安全监督。4.4 质检人员负责本项目的质量验收。5 工作程序：5.1 人员资质、掌握检修专业知识，熟练完成检修工作。5.2 工具、材料的准备、工器具性能良好，材料充足。5.3 备品、备件的准备：备品备件齐全、试验合格。5.4 作业流程：检修前准备 移位前的拆吊 拆散热器、移位 铁芯检查放油 吊罩 线圈检查 外壳检查 分投开关检查装罩、注油 回装 附件 回位回位后的回装及调试 喷漆 结束工作5.5 工作项目、质量标准及注意事项：5.5.1 检修前的准备：5.5.1.1 了解设备是否存有内部缺陷，外部是否有渗漏点，冷却系统是否有缺陷。5.5.1.2 准备检修所用滤油机油罐、电源箱、烘箱、吊车等设备。并将滤油机、油罐清理洁净，油罐应满足需求，所有设备应运转正常，性能良好。5.5.1.3 准备检修所用工器具、材料、备品备件，并保证工器具性能完好，电动工具质检合格。5.5.1.4 办理工作票开工手续、并检查所做安全措施是否完备。5.5.2 移位前的拆卸： 工作负责人： 工作成员： 日期：5.5.2.1 做好拆卸各部件的标记。5.5.2.2 拆高、低压引线，拆时勿碰瓷瓶，拆下软连接、连接板、螺栓专人保管。5.5.2.3 拆风扇电机、温度计、瓦斯继电器、压力释放器引线。风扇电机拆下后，按先后顺序，做好标记，码放整齐温度计、瓦斯、压力释放器、二次引线由继保负责。5.5.2.4 拆风扇电机及固定支架并检修电机。5.5.2.4.1 风扇电机及固定支架拆下后、码放整齐。5.5.2.4.2 风扇电机拆下后，应全部检查。5.5.2.4.3 电机应转动灵活、无卡涩、无杂音，否则应更换电机轴承，检查转动情况。轴承型号 204。5.5.2.4.4 电机绝缘良好，1000V 摇表每千伏不低于 1MΩ5.5.2.4.5 引线完好，无破损、无老化，否则应更换引线。5.5.2.4.6 检查电机是否超出运行期限、超出的应进行大修。5.5.2.5 拆散热器：工作负责人：工作成员：日期：5.5.2.5.1 关闭散热器上下节门并严密。5.5.2.5.2 打开散热器下部放油口，将油放入洁净的容器中。5.5.2.5.3 放油完毕将散热器上下法兰处螺栓松开，拆下散热器并在法兰...
