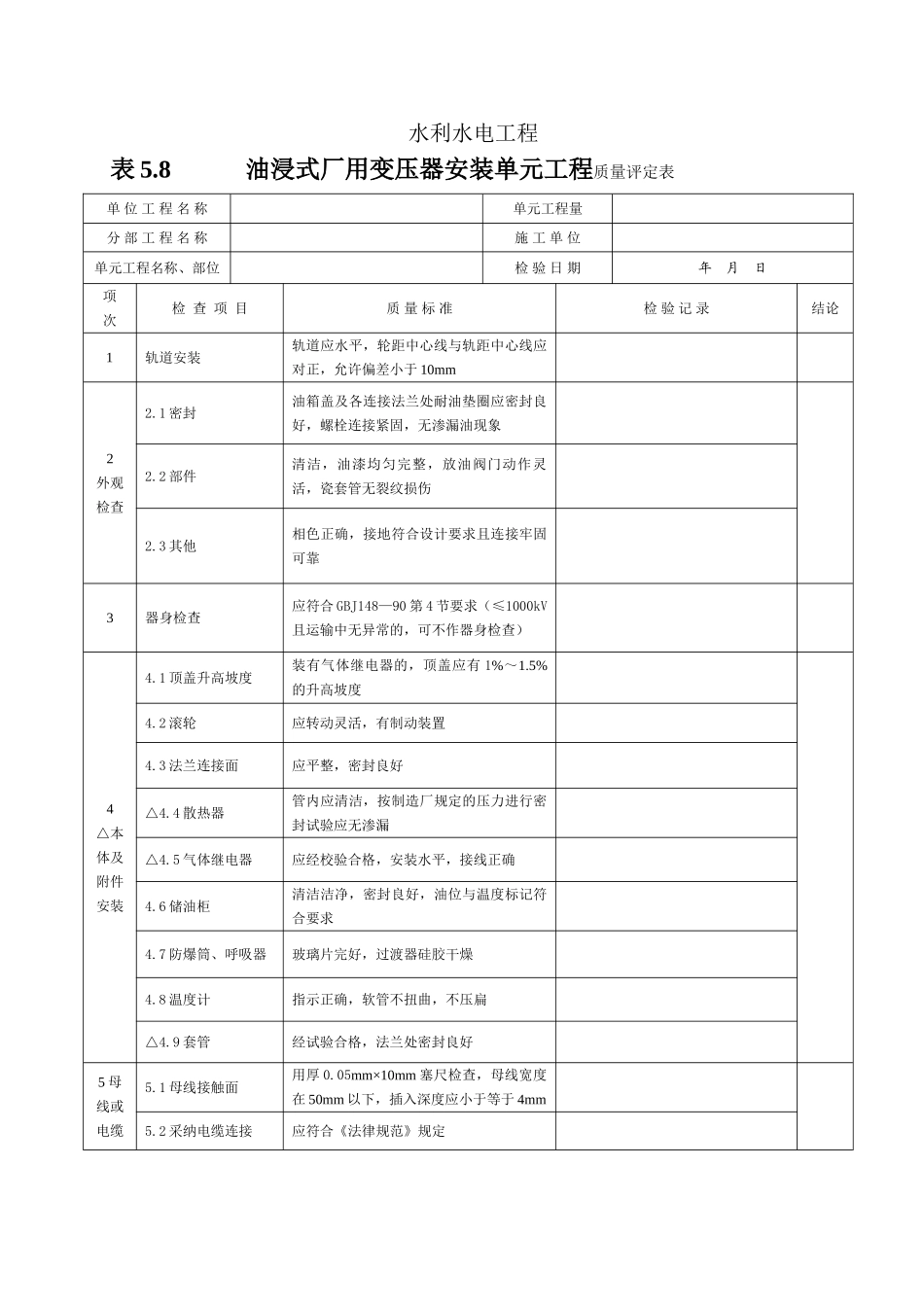

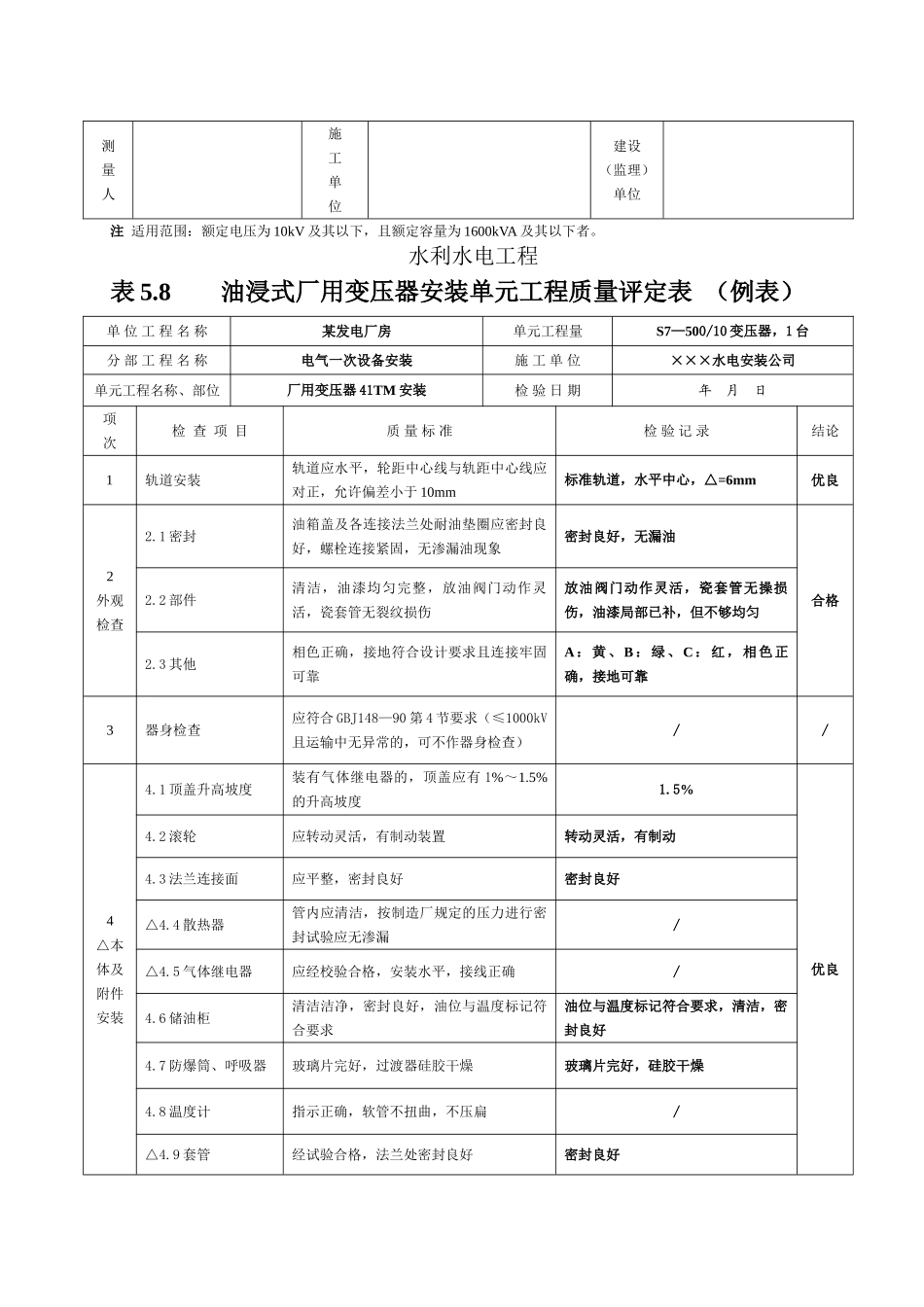

水利水电工程表 5.8 油浸式厂用变压器安装单元工程质量评定表 单 位 工 程 名 称单元工程量分 部 工 程 名 称施 工 单 位单元工程名称、部位检 验 日 期年 月 日项次检 查 项 目质 量 标 准检 验 记 录结论1轨道安装轨道应水平，轮距中心线与轨距中心线应对正，允许偏差小于 10mm2外观检查2.1 密封油箱盖及各连接法兰处耐油垫圈应密封良好，螺栓连接紧固，无渗漏油现象2.2 部件清洁，油漆均匀完整，放油阀门动作灵活，瓷套管无裂纹损伤2.3 其他相色正确，接地符合设计要求且连接牢固可靠3器身检查应符合 GBJ148—90 第 4 节要求（≤1000kV且运输中无异常的，可不作器身检查）4△本体及附件安装4.1 顶盖升高坡度装有气体继电器的，顶盖应有 1%～1.5%的升高坡度4.2 滚轮应转动灵活，有制动装置4.3 法兰连接面应平整，密封良好△4.4 散热器管内应清洁，按制造厂规定的压力进行密封试验应无渗漏△4.5 气体继电器应经校验合格，安装水平，接线正确4.6 储油柜清洁洁净，密封良好，油位与温度标记符合要求4.7 防爆筒、呼吸器玻璃片完好，过渡器硅胶干燥4.8 温度计指示正确，软管不扭曲，不压扁△4.9 套管经试验合格，法兰处密封良好5 母线或电缆5.1 母线接触面用厚 0.05mm×10mm 塞尺检查，母线宽度在 50mm 以下，插入深度应小于等于 4mm5.2 采纳电缆连接应符合《法律规范》规定连接5.3 两台厂变并联时接线的相位必须一致续表 5.8项次检查项目质 量 标 准检 验 记 录结论6保护装置、测量仪表及二次结线6.1 保护装置齐全，整定值符合设计要求6.2 测量仪表指示正确6.3 二次结线动作正确6.4 操作试验动作正确7△整体密封检查用压力为 0.03MPa 的气压或油压试验，持续时间 12h，应无渗漏8测量线圈直流电阻相间差别小于等于三相平均值的 4%，线间差别小于等于三相平均值的 2%9△检查各分接头的变比与铭牌数据相比较应无明显差别10△检查三相变压器的接线组别和单相变压器的极性与铭牌及顶盖上的符合相符11绝缘电阻测量大于或等于出厂试验值的 70%12测量各紧固件对铁芯、油箱绝缘电阻绝缘电阻值不作规定13绝缘油试验应符合 GB50150—91 要求14检查相位必须与母线相位一致15△工频耐压试验试验电压标准见 GB50150—91 附录 1，耐压试验应无异常检验结果共检验 项，合格 项，其中优良 项，优良率 %评 定 意 见单元工程质量等级主要检查项目全部符合规定。一般检查项目 质...
