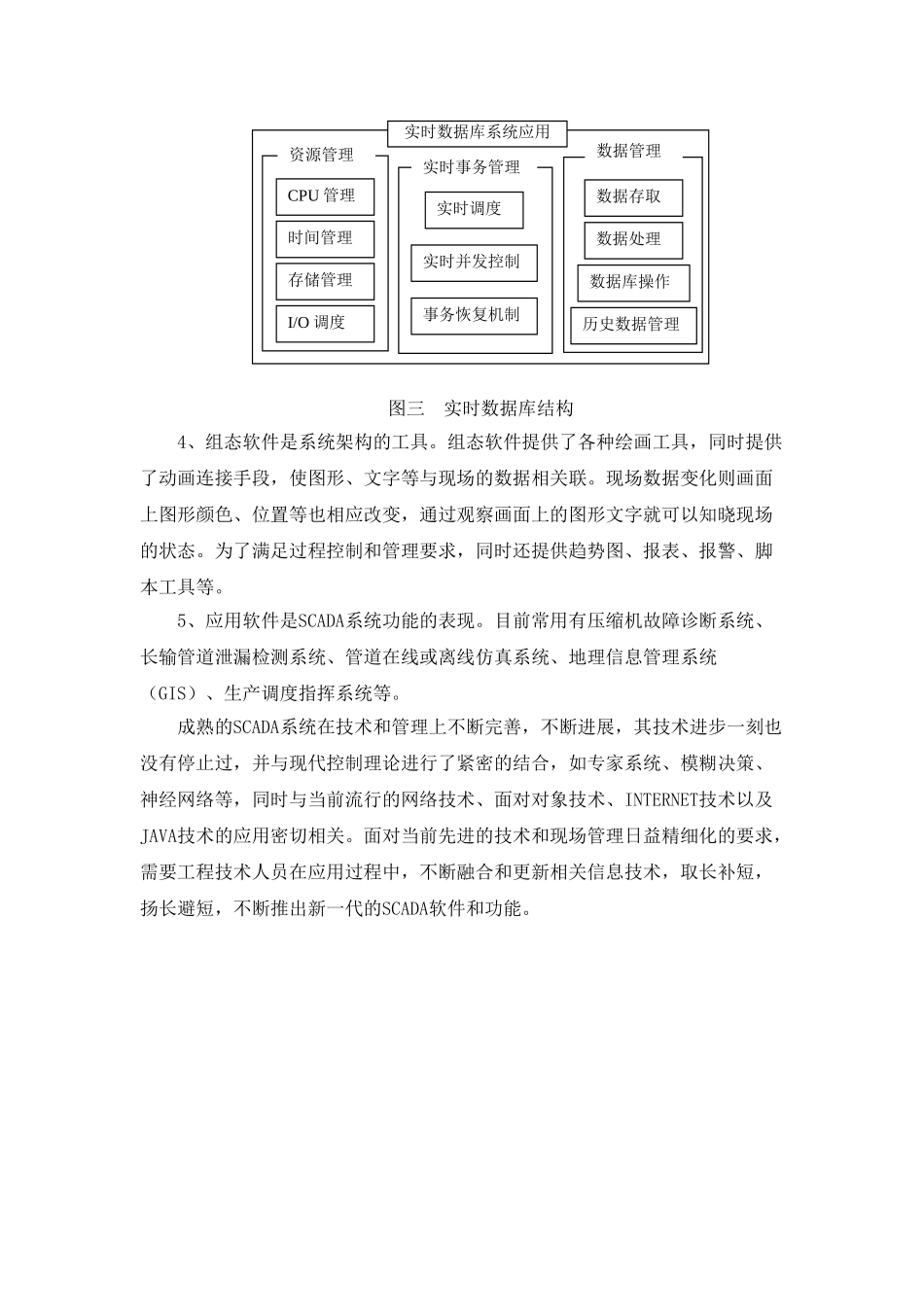

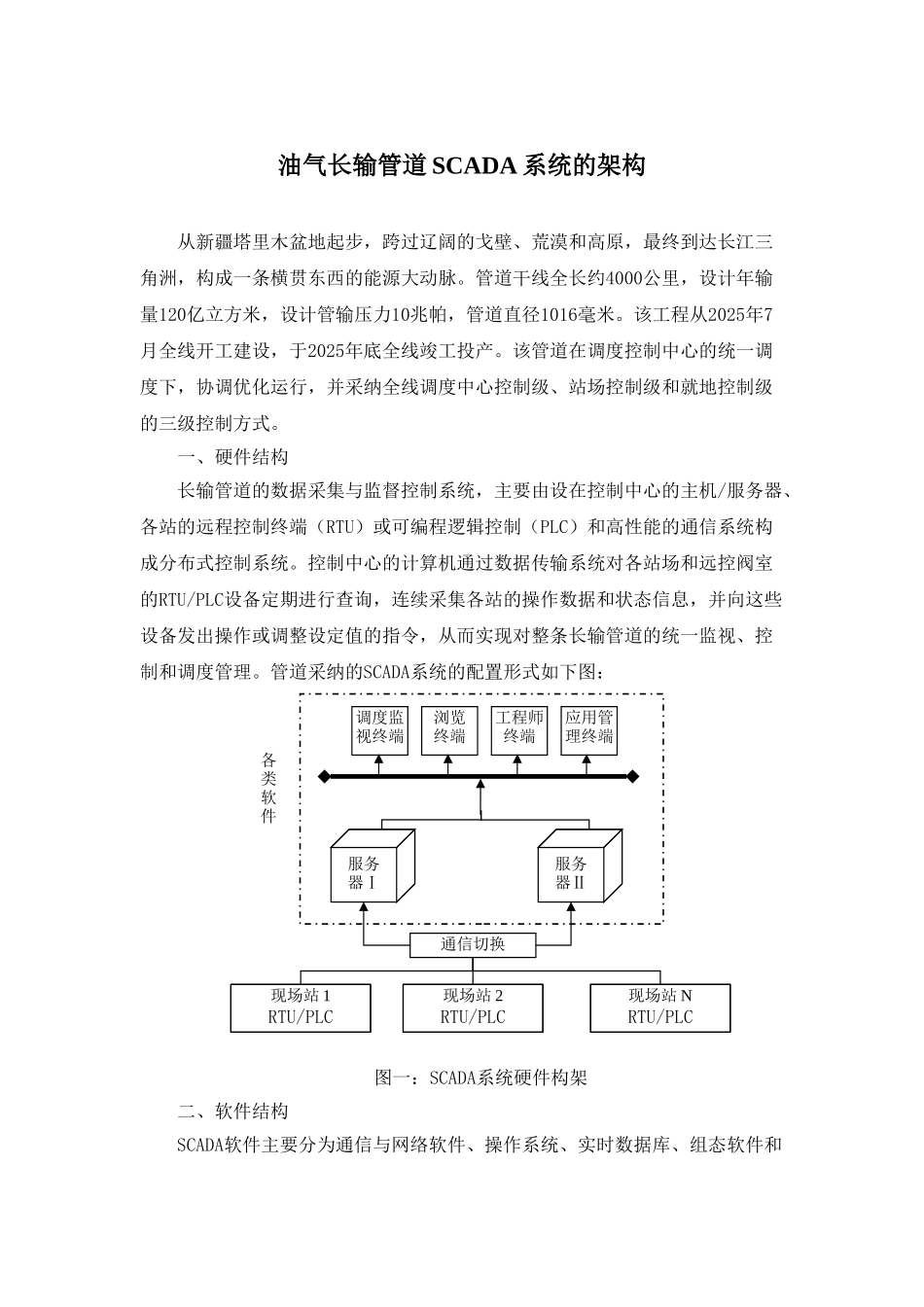

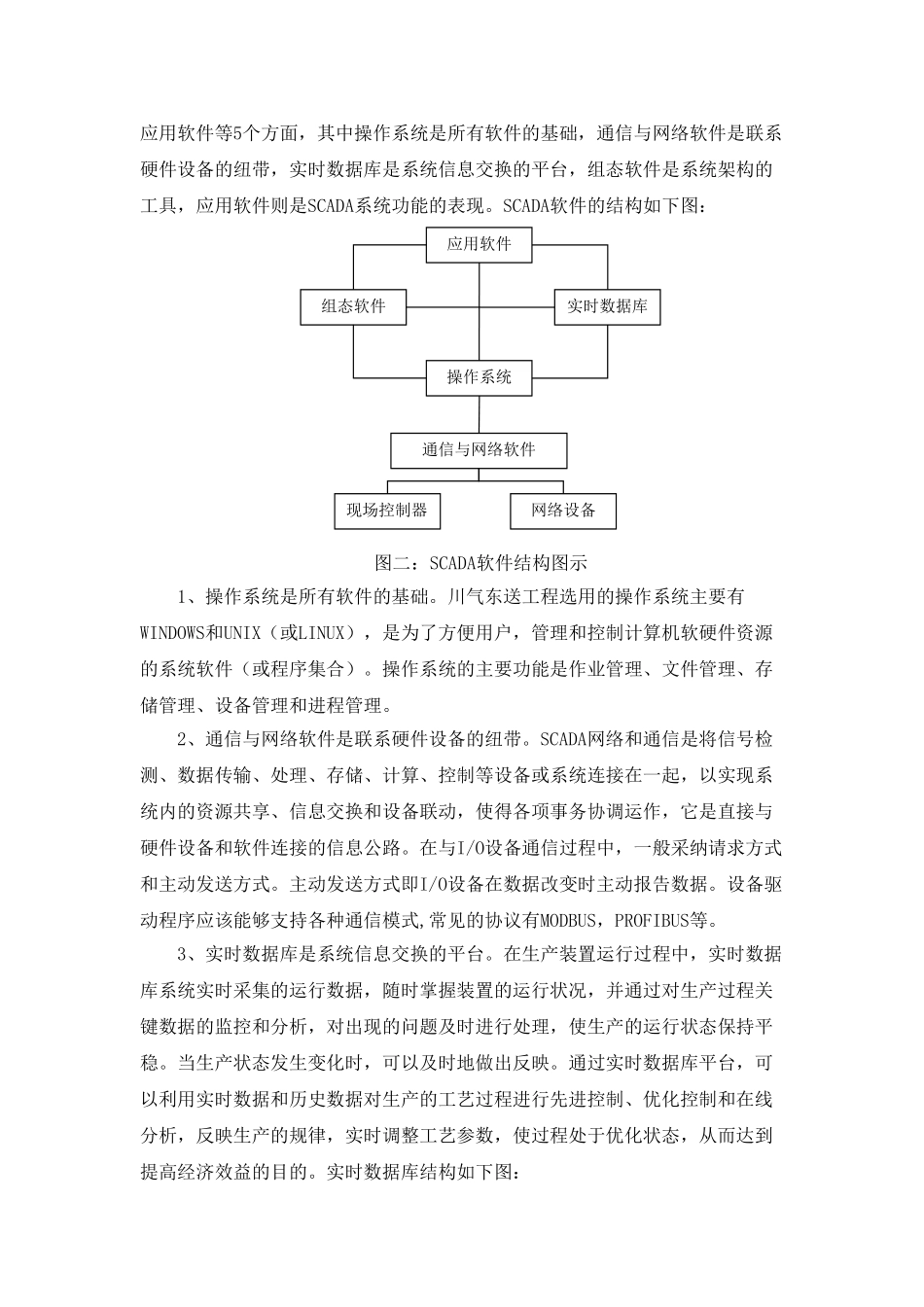

油气长输管道 SCADA 系统的架构从新疆塔里木盆地起步，跨过辽阔的戈壁、荒漠和高原，最终到达长江三角洲，构成一条横贯东西的能源大动脉。管道干线全长约4000公里，设计年输量120亿立方米，设计管输压力10兆帕，管道直径1016毫米。该工程从2025年7月全线开工建设，于2025年底全线竣工投产。该管道在调度控制中心的统一调度下，协调优化运行，并采纳全线调度中心控制级、站场控制级和就地控制级的三级控制方式。一、硬件结构长输管道的数据采集与监督控制系统，主要由设在控制中心的主机/服务器、各站的远程控制终端（RTU）或可编程逻辑控制（PLC）和高性能的通信系统构成分布式控制系统。控制中心的计算机通过数据传输系统对各站场和远控阀室的RTU/PLC设备定期进行查询，连续采集各站的操作数据和状态信息，并向这些设备发出操作或调整设定值的指令，从而实现对整条长输管道的统一监视、控制和调度管理。管道采纳的SCADA系统的配置形式如下图：图一：SCADA系统硬件构架二、软件结构SCADA软件主要分为通信与网络软件、操作系统、实时数据库、组态软件和调度监视终端浏览终端工程师终端服务器Ⅰ服务器Ⅱ现场站 1RTU/PLC通信切换现场站 NRTU/PLC应用管理终端现场站 2RTU/PLC各类软件应用软件等5个方面，其中操作系统是所有软件的基础，通信与网络软件是联系硬件设备的纽带，实时数据库是系统信息交换的平台，组态软件是系统架构的工具，应用软件则是SCADA系统功能的表现。SCADA软件的结构如下图：图二：SCADA软件结构图示1、操作系统是所有软件的基础。川气东送工程选用的操作系统主要有WINDOWS和UNIX（或LINUX），是为了方便用户，管理和控制计算机软硬件资源的系统软件（或程序集合）。操作系统的主要功能是作业管理、文件管理、存储管理、设备管理和进程管理。2、通信与网络软件是联系硬件设备的纽带。SCADA网络和通信是将信号检测、数据传输、处理、存储、计算、控制等设备或系统连接在一起，以实现系统内的资源共享、信息交换和设备联动，使得各项事务协调运作，它是直接与硬件设备和软件连接的信息公路。在与I/O设备通信过程中，一般采纳请求方式和主动发送方式。主动发送方式即I/O设备在数据改变时主动报告数据。设备驱动程序应该能够支持各种通信模式,常见的协议有MODBUS，PROFIBUS等。3、实时数据库是系统信息交换的平台。在生产装置运行过程中，实时数据库系统实时采集的运行数据，随时掌握装置的运行状况，并通过对生产过程关键数据的...
