沿线流量和节点流量计算说明书

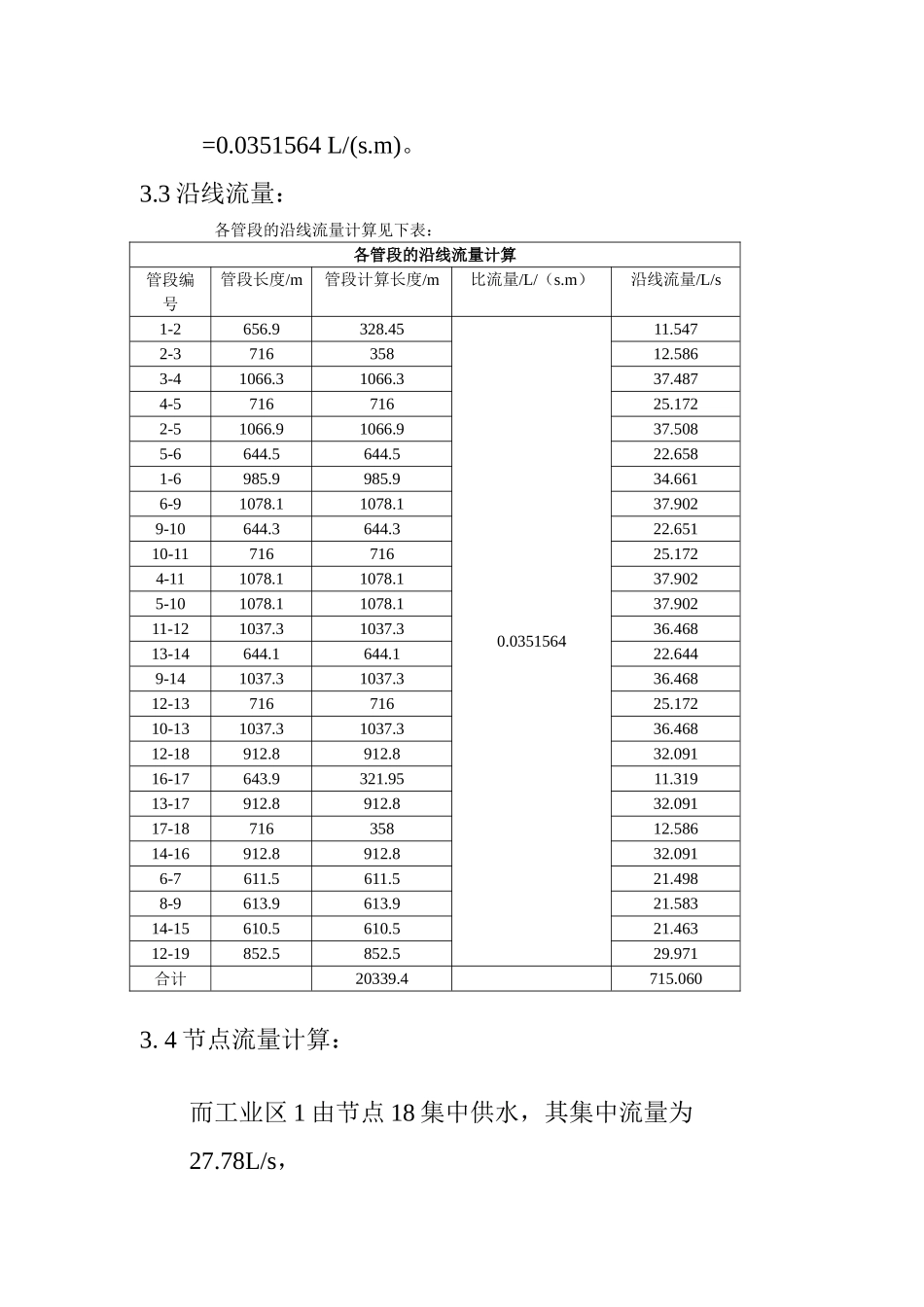

3 沿线流量和节点流量计算说明书从整个城镇管网分布情况来看，干管的分配比较均匀，故按长度流量法计算。3.1 配水干管计算长度：二泵站~1 为输水管，不参加配水，其计算长度为零。管段 1~2，2~3，16~17，17~18，为单侧配水，其计算长度按实际长度的一半计入。其余均为双侧配水管段，均按实际长度计入。则：L=20339.4m3. 2 配水干管比流量： 最高时总用水量可从用水量计算表中查得为 807.66L/s.大用户集中用水量包括工业区 1：Q1==2400m3/d=27.78L/s工业区 2：Q2=3600 m3/d=41.67L/s车站Q3=2000 m3/d=23.15L/s则由公式有=[807.66-（27.78+41.67+23.15）]/20339.4=0.0351564 L/(s.m)。3.3 沿线流量：各管段的沿线流量计算见下表：各管段的沿线流量计算管段编号管段长度/m管段计算长度/m比流量/L/（s.m）沿线流量/L/s1-2656.9328.450.035156411.547 2-371635812.586 3-41066.31066.337.487 4-571671625.172 2-51066.91066.937.508 5-6644.5644.522.658 1-6985.9985.934.661 6-91078.11078.137.902 9-10644.3644.322.651 10-1171671625.172 4-111078.11078.137.902 5-101078.11078.137.902 11-121037.31037.336.468 13-14644.1644.122.644 9-141037.31037.336.468 12-1371671625.172 10-131037.31037.336.468 12-18912.8912.832.091 16-17643.9321.9511.319 13-17912.8912.832.091 17-1871635812.586 14-16912.8912.832.091 6-7611.5611.521.498 8-9613.9613.921.583 14-15610.5610.521.463 12-19852.5852.529.971 合计 20339.4 715.060 3. 4 节点流量计算：而工业区 1 由节点 18 集中供水，其集中流量为27.78L/s， 工业区 2 由节点 16 供水，则其集中流量为 41.67L/s，车站由节点 11 供水，则其集中流量为 23.15L/s。各节点的节点流量计算表如下：各管段节点流量计算 节点连接管段节点流量/(L/s)集中流量/(L/s)节点总流量/（L/s)1 1-2,1-623.104 23.104 2 1-2,2-5,2-330.821 30.821 3 3-4,2-325.037 25.037 4 3-4,4-11,4-550.281 50.281 5 5-6,2-5,5-10,4-561.620 61.620 6 5-6,1-6,6-9,6-758.360 58.360 7 6-710.749 10.749 8 8-910.791 10.791 9 6-9,9-14,9-10,8-959.302 59.302 10 10-11,5-10,10-13,9-1061.097 61.097 11 11-12,4-11,11-1049.771 23.150 72.921 12 12-19,12-13,12-18,12-1161.851 61.851 13 13-10,13-17,13-12,13-1458.187 58.187 14 14-15,14-13,9-14,14-1656.333 56.333 15 15-1410.731 10.731 16 16-14,16-1721.705 41.670 63.375 17 16-17,17-13,17-1827.998 27.998 18 17-18,12-1822.338 27.780 50.118 19 19-1214.985 14.985 总计 715.060 807.660 最高时总用水量（L/s）大用户集中用水量（L/s）管网总长（m）比流量（L/(s.m)） 807.660 92.600 20339.40.035
