泥水平衡式大中型口径顶管施工工法VIP专享

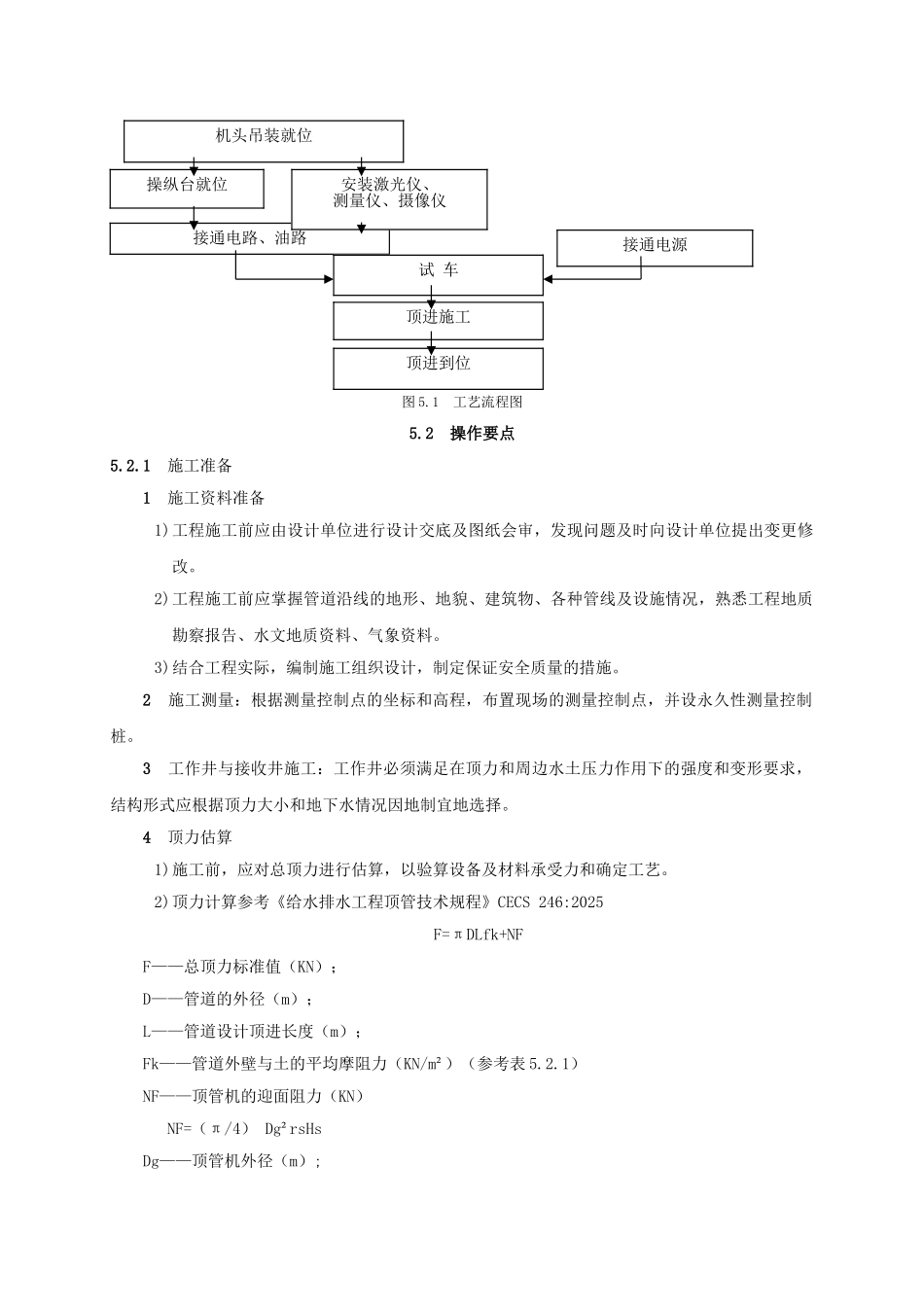

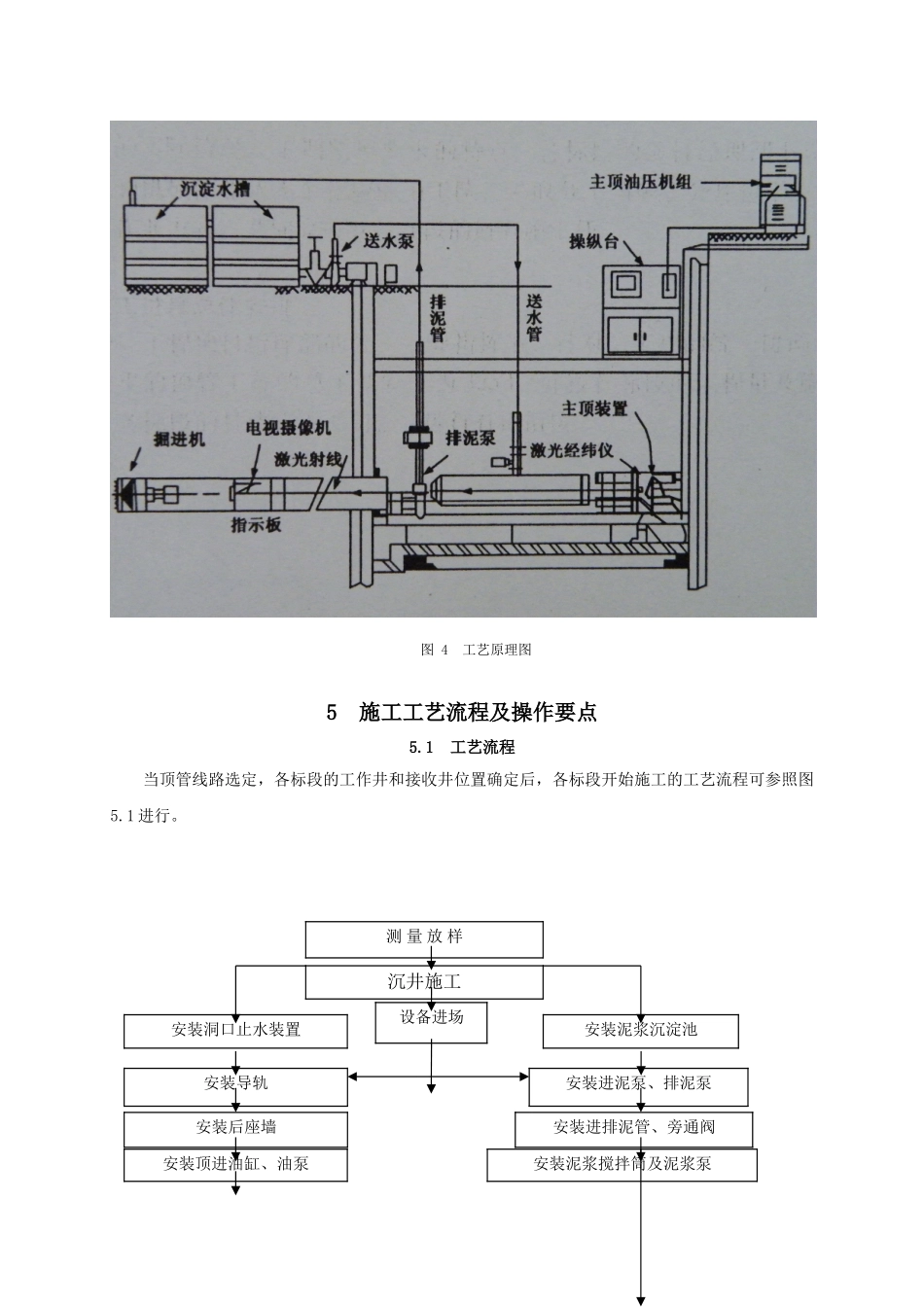

泥水平衡式大中型口径顶管施工工法1 前 言随着城市建设的进展，市政管网施工的问题日益突出，传统的开槽施工，因破坏道路、影响交通、污染环境等，越来越不适合于城区施工，小口径拖拉管的施工也逐渐不能满足社会高速进展、城市扩张的需求，而顶管施工则切实解决了存在的问题，在市政管网施工中得到了越来越多的应用 。我司在采纳泥水平衡式顶管施工技术的过程中，经过多年的施工实践，总结出了复杂地质条件下大中型口径泥水平衡式顶管施工工法，取得了明显的社会效益和经济效益。2 工法特点2.0.1 本工法是一种非开挖施工技术，地下穿越能力强，施工工作面不大，可方便在繁华市区施工，对顶进管道周围地层扰动少，能维持不同土质挖掘面上的稳定平衡；土层损失小，产生的地表面变形小。 2.0.2 本工法顶进施工时的连续作业性能好，施工进度快。2.0.3 采纳本工法施工时的总顶力较小，尤其在黏性土层中的长距离顶进，优于其他类型的顶管工法。2.0.4 在工作井内的作业环境较好，能够安全地实现顶进作业。2.0.5 施工噪音小，不破坏道路、不影响交通，环境污染小，施工精度高，技术先进。3 适用范围3.0.1 本工法适应于各类大中型地下管道施工（管径大于 1200 毫米），通常包括混凝土管道、钢管、玻璃钢夹砂管、球墨铸铁管道等等。3.0.2 本工法适应于各种不同的土质条件，尤其对地下水位很高，地下水压力变化较大的地层更具有优越性。4 工艺原理泥水平衡式顶管机是利用泥水压力来平衡顶进工作面上的水压力和土压力，通过调节出泥舱的泥水压力稳定开挖面，弃土以泥水方式排放出顶管机，在不开挖地表的情况下，利用液压顶进工作站从工作坑将铺设的管道顶入，从而在顶管机之后直接铺设管道。工艺原理参见图 4。图 4 工艺原理图5 施工工艺流程及操作要点5.1 工艺流程当顶管线路选定，各标段的工作井和接收井位置确定后，各标段开始施工的工艺流程可参照图5.1 进行。沉井施工设备进场安装泥浆沉淀池安装进泥泵、排泥泵安装后座墙安装导轨安装进排泥管、旁通阀安装顶进油缸、油泵安装泥浆搅拌筒及泥浆泵安装洞口止水装置测 量 放 样图 5.1 工艺流程图5.2 操作要点5.2.1 施工准备1 施工资料准备1)工程施工前应由设计单位进行设计交底及图纸会审，发现问题及时向设计单位提出变更修改。2)工程施工前应掌握管道沿线的地形、地貌、建筑物、各种管线及设施情况，熟悉工程地质勘察报告、水文地质资料、气象资料。3)结合工程实际，编制施...
