泵的基础知识大全

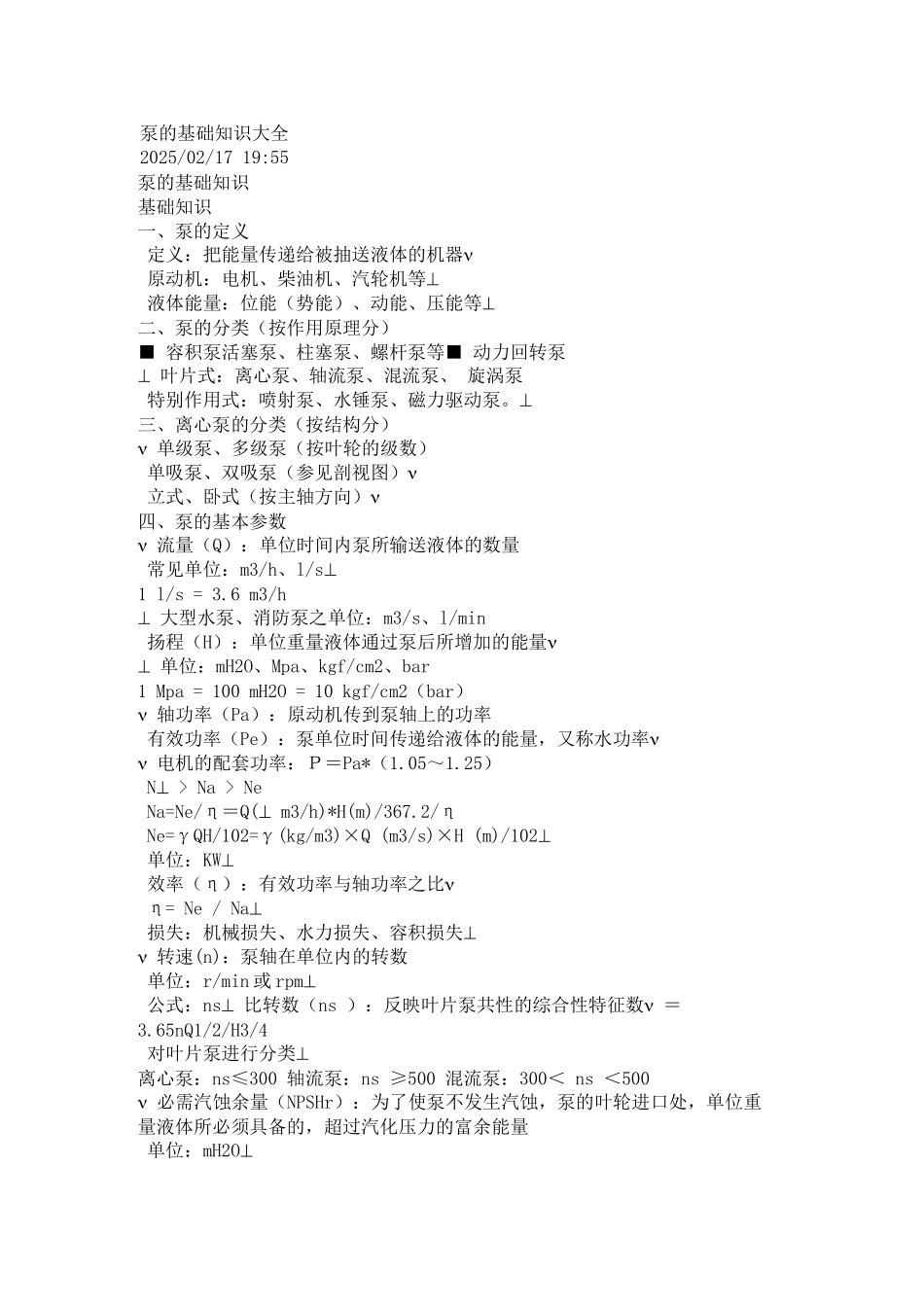

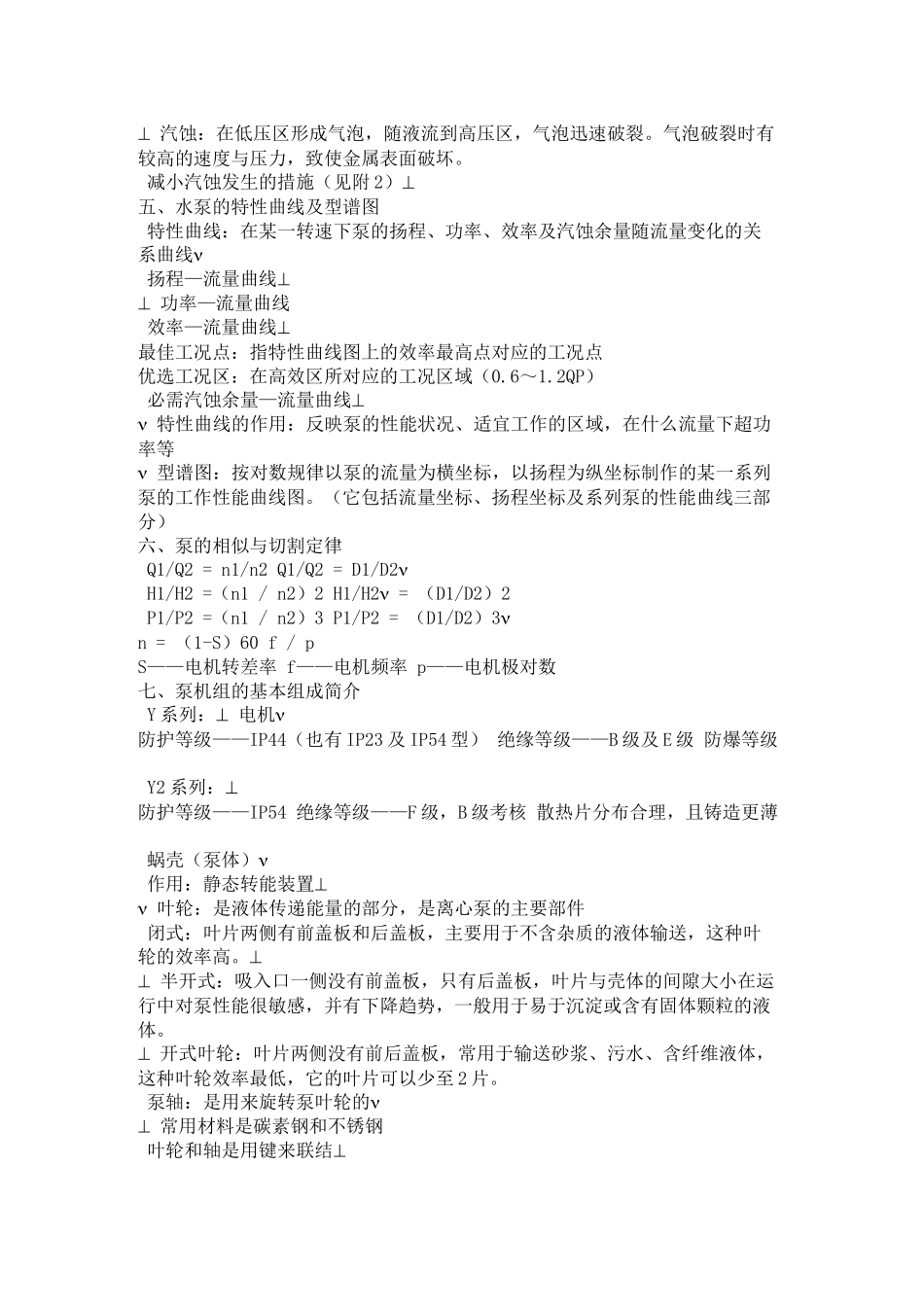

泵的基础知识大全2025/02/17 19:55泵的基础知识 基础知识 一、泵的定义 定义：把能量传递给被抽送液体的机器 原动机：电机、柴油机、汽轮机等 液体能量：位能（势能）、动能、压能等 二、泵的分类（按作用原理分） ■ 容积泵活塞泵、柱塞泵、螺杆泵等■ 动力回转泵  叶片式：离心泵、轴流泵、混流泵、 旋涡泵 特别作用式：喷射泵、水锤泵、磁力驱动泵。 三、离心泵的分类（按结构分）  单级泵、多级泵（按叶轮的级数） 单吸泵、双吸泵（参见剖视图） 立式、卧式（按主轴方向） 四、泵的基本参数  流量（Q）：单位时间内泵所输送液体的数量 常见单位：m3/h、l/s 1 l/s = 3.6 m3/h  大型水泵、消防泵之单位：m3/s、l/min 扬程（H）：单位重量液体通过泵后所增加的能量  单位：mH2O、Mpa、kgf/cm2、bar 1 Mpa = 100 mH2O = 10 kgf/cm2（bar）  轴功率（Pa）：原动机传到泵轴上的功率 有效功率（Pe）：泵单位时间传递给液体的能量，又称水功率  电机的配套功率：Ｐ＝Pa*（1.05～1.25） N > Na > Ne Na=Ne/η＝Q( m3/h)*H(m)/367.2/η Ne=γQH/102=γ(kg/m3)×Q (m3/s)×H (m)/102 单位：KW 效率（η）：有效功率与轴功率之比 η= Ne / Na 损失：机械损失、水力损失、容积损失  转速(n)：泵轴在单位内的转数 单位：r/min 或 rpm 公式：ns 比转数（ns ）：反映叶片泵共性的综合性特征数 ＝3.65nQ1/2/H3/4 对叶片泵进行分类 离心泵：ns≤300 轴流泵：ns ≥500 混流泵：300＜ ns ＜500  必需汽蚀余量（NPSHr）：为了使泵不发生汽蚀，泵的叶轮进口处，单位重量液体所必须具备的，超过汽化压力的富余能量 单位：mH2O  汽蚀：在低压区形成气泡，随液流到高压区，气泡迅速破裂。气泡破裂时有较高的速度与压力，致使金属表面破坏。 减小汽蚀发生的措施（见附 2） 五、水泵的特性曲线及型谱图 特性曲线：在某一转速下泵的扬程、功率、效率及汽蚀余量随流量变化的关系曲线 扬程—流量曲线  功率—流量曲线 效率—流量曲线 最佳工况点：指特性曲线图上的效率最高点对应的工况点 优选工况区：在高效区所对应的工况区域（0.6～1.2QP） 必需汽蚀余量—流量曲线  特性曲线的作用：反映泵的性能状况、适宜工作的区域，在什么流量下超功率等  型谱图：按对数规律以泵的流量为横坐标...
