泵站工程施工组织设计

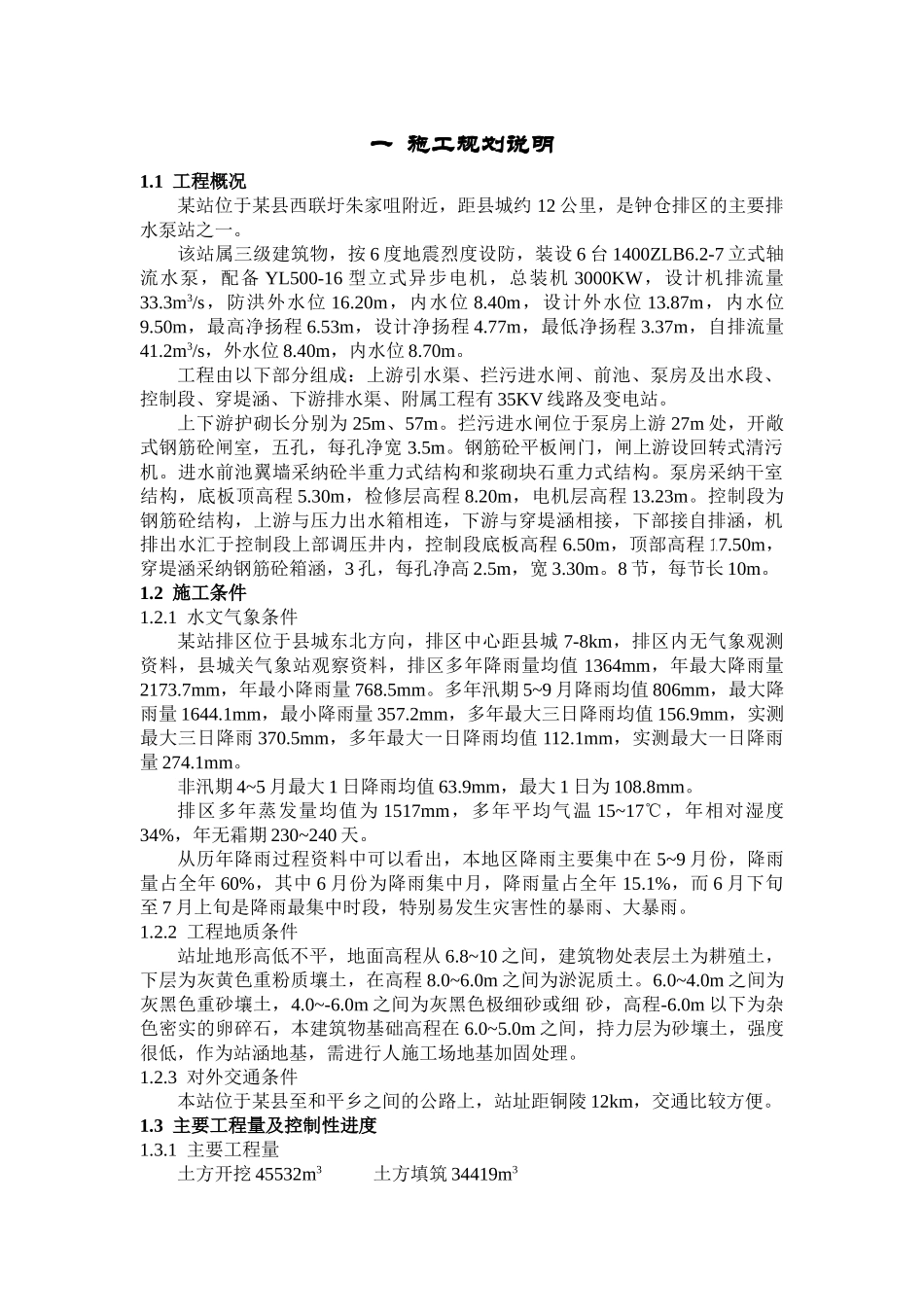

一 施工规划说明1.1 工程概况某站位于某县西联圩朱家咀附近，距县城约 12 公里，是钟仓排区的主要排水泵站之一。该站属三级建筑物，按 6 度地震烈度设防，装设 6 台 1400ZLB6.2-7 立式轴流水泵，配备 YL500-16 型立式异步电机，总装机 3000KW，设计机排流量33.3m3/s，防洪外水位 16.20m，内水位 8.40m，设计外水位 13.87m，内水位9.50m，最高净扬程 6.53m，设计净扬程 4.77m，最低净扬程 3.37m，自排流量41.2m3/s，外水位 8.40m，内水位 8.70m。工程由以下部分组成：上游引水渠、拦污进水闸、前池、泵房及出水段、控制段、穿堤涵、下游排水渠、附属工程有 35KV 线路及变电站。上下游护砌长分别为 25m、57m。拦污进水闸位于泵房上游 27m 处，开敞式钢筋砼闸室，五孔，每孔净宽 3.5m。钢筋砼平板闸门，闸上游设回转式清污机。进水前池翼墙采纳砼半重力式结构和浆砌块石重力式结构。泵房采纳干室结构，底板顶高程 5.30m，检修层高程 8.20m，电机层高程 13.23m。控制段为钢筋砼结构，上游与压力出水箱相连，下游与穿堤涵相接，下部接自排涵，机排出水汇于控制段上部调压井内，控制段底板高程 6.50m，顶部高程 17.50m，穿堤涵采纳钢筋砼箱涵，3 孔，每孔净高 2.5m，宽 3.30m。8 节，每节长 10m。1.2 施工条件1.2.1 水文气象条件某站排区位于县城东北方向，排区中心距县城 7-8km，排区内无气象观测资料，县城关气象站观察资料，排区多年降雨量均值 1364mm，年最大降雨量2173.7mm，年最小降雨量 768.5mm。多年汛期 5~9 月降雨均值 806mm，最大降雨量 1644.1mm，最小降雨量 357.2mm，多年最大三日降雨均值 156.9mm，实测最大三日降雨 370.5mm，多年最大一日降雨均值 112.1mm，实测最大一日降雨量 274.1mm。非汛期 4~5 月最大 1 日降雨均值 63.9mm，最大 1 日为 108.8mm。排区多年蒸发量均值为 1517mm，多年平均气温 15~17℃，年相对湿度34%，年无霜期 230~240 天。从历年降雨过程资料中可以看出，本地区降雨主要集中在 5~9 月份，降雨量占全年 60%，其中 6 月份为降雨集中月，降雨量占全年 15.1%，而 6 月下旬至 7 月上旬是降雨最集中时段，特别易发生灾害性的暴雨、大暴雨。1.2.2 工程地质条件站址地形高低不平，地面高程从 6.8~10 之间，建筑物处表层土为耕殖土，下层为灰黄色重粉质壤土，在高程 8.0~6.0m 之间为淤泥质土。6.0~4.0m 之间为灰黑色重砂壤土，4.0~-6.0m ...
