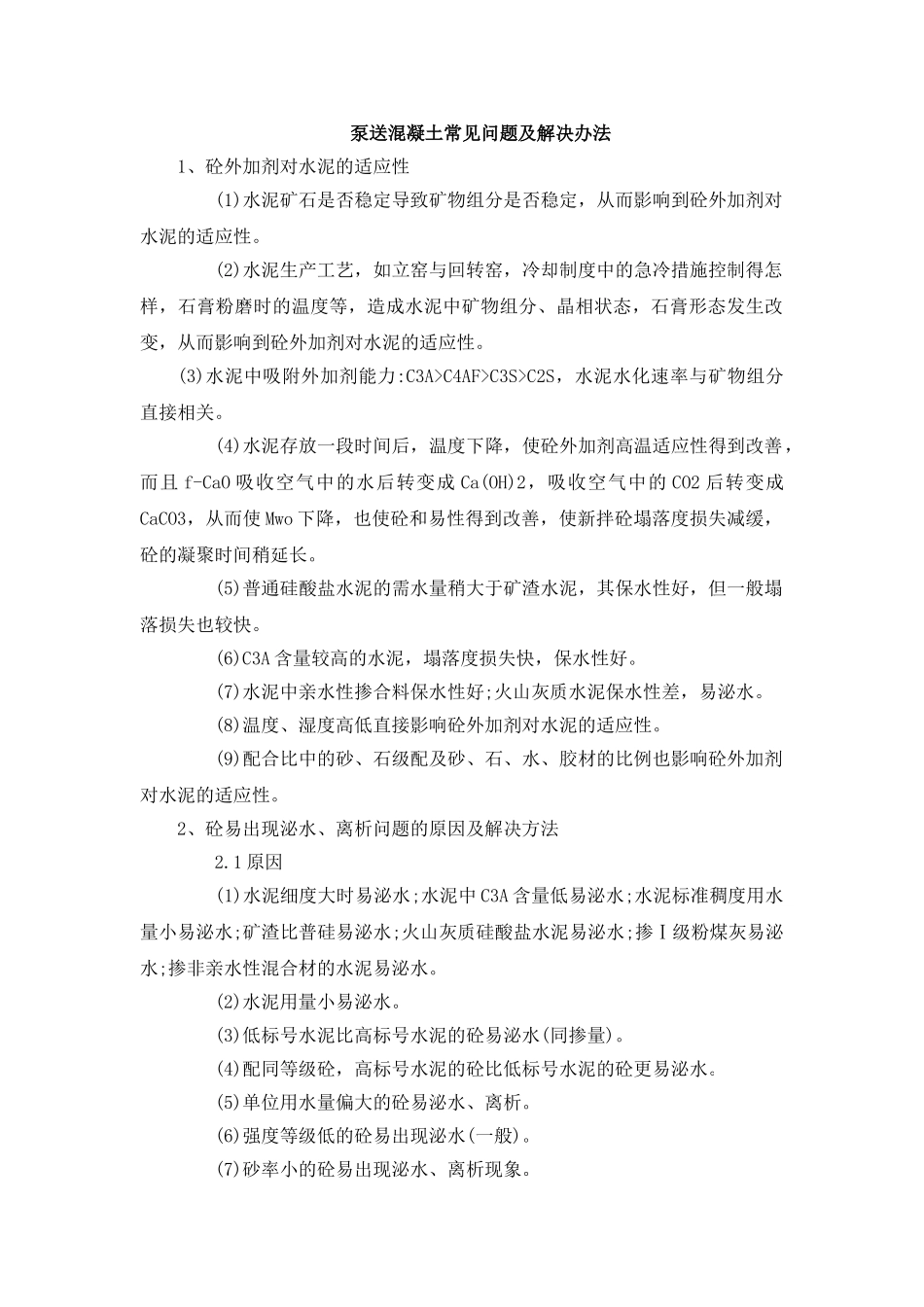

泵送混凝土常见问题及解决办法1、砼外加剂对水泥的适应性 (1)水泥矿石是否稳定导致矿物组分是否稳定，从而影响到砼外加剂对水泥的适应性。 (2)水泥生产工艺，如立窑与回转窑，冷却制度中的急冷措施控制得怎样，石膏粉磨时的温度等，造成水泥中矿物组分、晶相状态，石膏形态发生改变，从而影响到砼外加剂对水泥的适应性。(3)水泥中吸附外加剂能力:C3A>C4AF>C3S>C2S，水泥水化速率与矿物组分直接相关。 (4)水泥存放一段时间后，温度下降，使砼外加剂高温适应性得到改善，而且 f-CaO 吸收空气中的水后转变成 Ca(OH)2，吸收空气中的 CO2 后转变成CaCO3，从而使 Mwo 下降，也使砼和易性得到改善，使新拌砼塌落度损失减缓，砼的凝聚时间稍延长。 (5)普通硅酸盐水泥的需水量稍大于矿渣水泥，其保水性好，但一般塌落损失也较快。 (6)C3A 含量较高的水泥，塌落度损失快，保水性好。 (7)水泥中亲水性掺合料保水性好;火山灰质水泥保水性差，易泌水。 (8)温度、湿度高低直接影响砼外加剂对水泥的适应性。 (9)配合比中的砂、石级配及砂、石、水、胶材的比例也影响砼外加剂对水泥的适应性。2、砼易出现泌水、离析问题的原因及解决方法 2.1 原因 (1)水泥细度大时易泌水;水泥中 C3A 含量低易泌水;水泥标准稠度用水量小易泌水;矿渣比普硅易泌水;火山灰质硅酸盐水泥易泌水;掺Ⅰ级粉煤灰易泌水;掺非亲水性混合材的水泥易泌水。 (2)水泥用量小易泌水。 (3)低标号水泥比高标号水泥的砼易泌水(同掺量)。 (4)配同等级砼，高标号水泥的砼比低标号水泥的砼更易泌水。 (5)单位用水量偏大的砼易泌水、离析。 (6)强度等级低的砼易出现泌水(一般)。 (7)砂率小的砼易出现泌水、离析现象。 (8)连续粒径碎石比单粒径碎石的砼泌水小。 (9)砼外加剂的保水性、增稠性、引气性差的砼易出现泌水。 (10)超掺砼外加剂的砼易出现泌水、离析。2.2 解决途径 (1)根本途径是减少单位用水量。 (2)增大砂率，选择合理的砂率。 (3)增大水、水泥用量或掺适量的Ⅱ、Ⅲ级粉煤灰。 (4)采纳连续级配的碎石，且针片状含量小。 (5)改善砼外加剂性能，使其具有更好的保水、增稠性，或适量降低砼外加剂掺量(仅限现场)，搅拌站若降低砼外加剂掺量，又可能出现砼塌落度损失快的新问题。3、泵送砼出现抓底或板结的原因及解决方法 3.1 原因 (1)严重泌水的砼易出现抓底或板结(粘锅)。 (2)水泥用量大的砼易出现抓底现象。 (3)砼外加剂掺量大的砼易出现抓底现象。 (4)砂...
