泵送混凝土水平输送管减摩减振施工工法

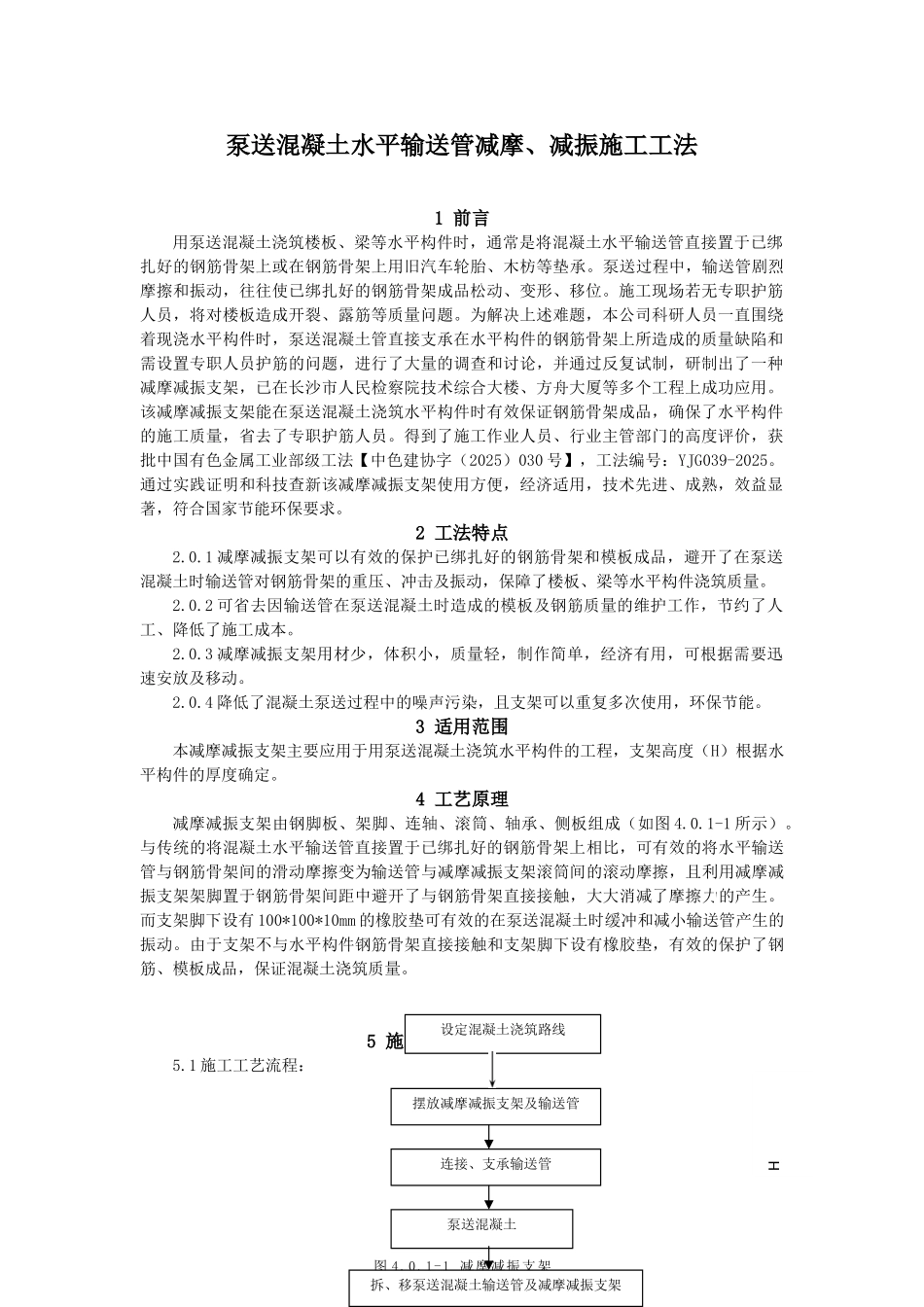

泵送混凝土水平输送管减摩、减振施工工法 1 前言用泵送混凝土浇筑楼板、梁等水平构件时，通常是将混凝土水平输送管直接置于已绑扎好的钢筋骨架上或在钢筋骨架上用旧汽车轮胎、木枋等垫承。泵送过程中，输送管剧烈摩擦和振动，往往使已绑扎好的钢筋骨架成品松动、变形、移位。施工现场若无专职护筋人员，将对楼板造成开裂、露筋等质量问题。为解决上述难题，本公司科研人员一直围绕着现浇水平构件时，泵送混凝土管直接支承在水平构件的钢筋骨架上所造成的质量缺陷和需设置专职人员护筋的问题，进行了大量的调查和讨论，并通过反复试制，研制出了一种减摩减振支架，已在长沙市人民检察院技术综合大楼、方舟大厦等多个工程上成功应用。该减摩减振支架能在泵送混凝土浇筑水平构件时有效保证钢筋骨架成品，确保了水平构件的施工质量，省去了专职护筋人员。得到了施工作业人员、行业主管部门的高度评价，获批中国有色金属工业部级工法【中色建协字（2025）030 号】，工法编号：YJG039-2025。通过实践证明和科技查新该减摩减振支架使用方便，经济适用，技术先进、成熟，效益显著，符合国家节能环保要求。2 工法特点2.0.1 减摩减振支架可以有效的保护已绑扎好的钢筋骨架和模板成品，避开了在泵送混凝土时输送管对钢筋骨架的重压、冲击及振动，保障了楼板、梁等水平构件浇筑质量。2.0.2 可省去因输送管在泵送混凝土时造成的模板及钢筋质量的维护工作，节约了人工、降低了施工成本。2.0.3 减摩减振支架用材少，体积小，质量轻，制作简单，经济有用，可根据需要迅速安放及移动。2.0.4 降低了混凝土泵送过程中的噪声污染，且支架可以重复多次使用，环保节能。3 适用范围本减摩减振支架主要应用于用泵送混凝土浇筑水平构件的工程，支架高度（H）根据水平构件的厚度确定。4 工艺原理减摩减振支架由钢脚板、架脚、连轴、滚筒、轴承、侧板组成（如图 4.0.1-1 所示）。与传统的将混凝土水平输送管直接置于已绑扎好的钢筋骨架上相比，可有效的将水平输送管与钢筋骨架间的滑动摩擦变为输送管与减摩减振支架滚筒间的滚动摩擦，且利用减摩减振支架架脚置于钢筋骨架间距中避开了与钢筋骨架直接接触，大大消减了摩擦力的产生。而支架脚下设有 100*100*10mm 的橡胶垫可有效的在泵送混凝土时缓冲和减小输送管产生的振动。由于支架不与水平构件钢筋骨架直接接触和支架脚下设有橡胶垫，有效的保护了钢筋、模板成品，保证混凝土浇筑质量。 5 施工工艺流程及操作...
