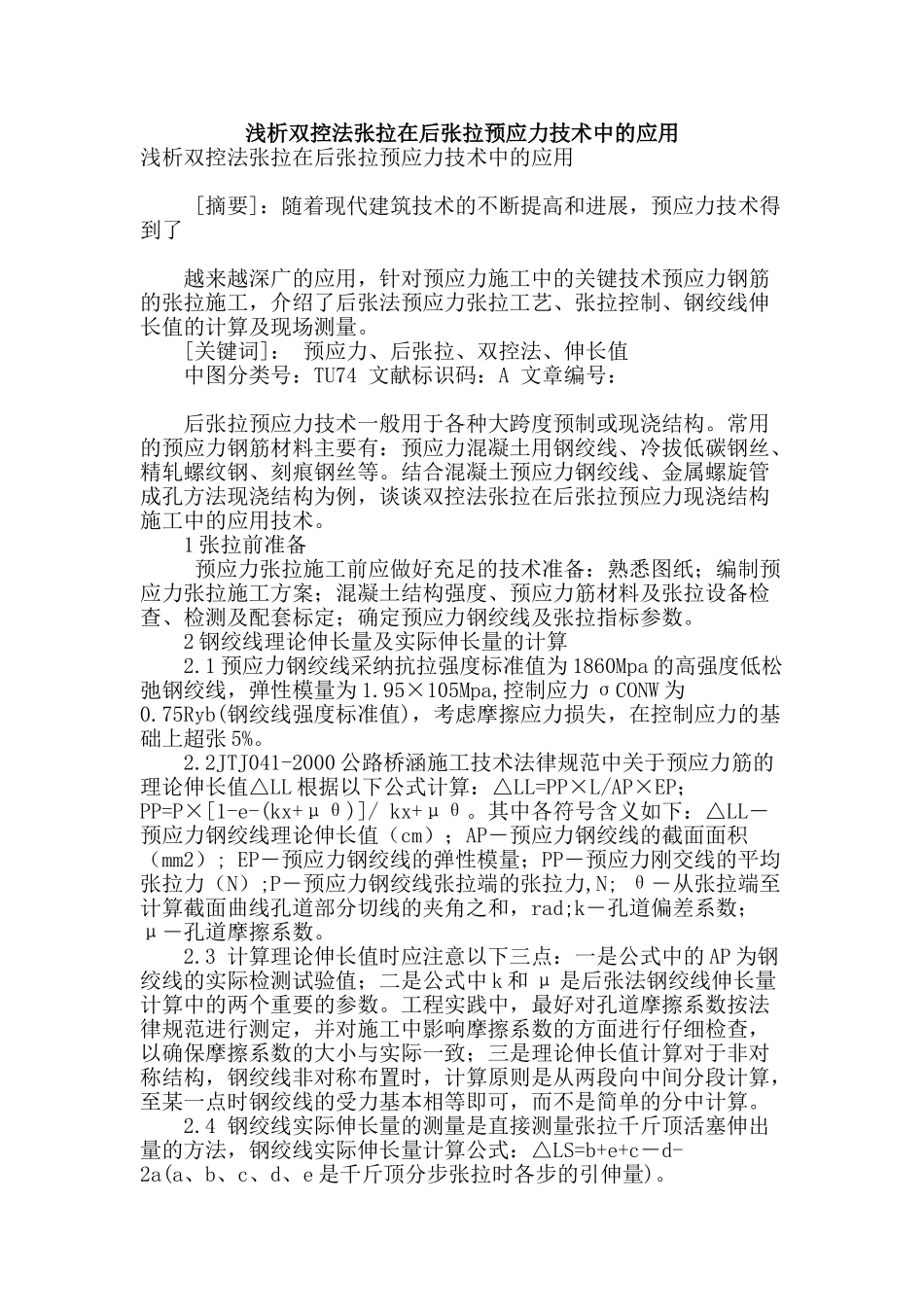

浅析双控法张拉在后张拉预应力技术中的应用

浅析双控法张拉在后张拉预应力技术中的应用浅析双控法张拉在后张拉预应力技术中的应用 [摘要]：随着现代建筑技术的不断提高和进展，预应力技术得到了 越来越深广的应用，针对预应力施工中的关键技术预应力钢筋的张拉施工，介绍了后张法预应力张拉工艺、张拉控制、钢绞线伸长值的计算及现场测量。 [关键词]： 预应力、后张拉、双控法、伸长值 中图分类号：TU74 文献标识码：A 文章编号： 后张拉预应力技术一般用于各种大跨度预制或现浇结构。常用的预应力钢筋材料主要有：预应力混凝土用钢绞线、冷拔低碳钢丝、精轧螺纹钢、刻痕钢丝等。结合混凝土预应力钢绞线、金属螺旋管成孔方法现浇结构为例，谈谈双控法张拉在后张拉预应力现浇结构施工中的应用技术。 1 张拉前准备 预应力张拉施工前应做好充足的技术准备：熟悉图纸；编制预应力张拉施工方案；混凝土结构强度、预应力筋材料及张拉设备检查、检测及配套标定；确定预应力钢绞线及张拉指标参数。 2 钢绞线理论伸长量及实际伸长量的计算 2.1 预应力钢绞线采纳抗拉强度标准值为 1860Mpa 的高强度低松弛钢绞线，弹性模量为 1.95×105Mpa,控制应力 σCONW 为0.75Ryb(钢绞线强度标准值)，考虑摩擦应力损失，在控制应力的基础上超张 5%。 2.2JTJ041-2000 公路桥涵施工技术法律规范中关于预应力筋的理论伸长值△LL 根据以下公式计算：△LL=PP×L/AP×EP；PP=P×[1-e-(kx+μθ)]/ kx+μθ。其中各符号含义如下：△LL―预应力钢绞线理论伸长值（cm）；AP―预应力钢绞线的截面面积（mm2）; EP―预应力钢绞线的弹性模量；PP―预应力刚交线的平均张拉力（N）;P―预应力钢绞线张拉端的张拉力,N; θ―从张拉端至计算截面曲线孔道部分切线的夹角之和，rad;k―孔道偏差系数；μ―孔道摩擦系数。 2.3 计算理论伸长值时应注意以下三点：一是公式中的 AP 为钢绞线的实际检测试验值；二是公式中 k 和 μ 是后张法钢绞线伸长量计算中的两个重要的参数。工程实践中，最好对孔道摩擦系数按法律规范进行测定，并对施工中影响摩擦系数的方面进行仔细检查，以确保摩擦系数的大小与实际一致；三是理论伸长值计算对于非对称结构，钢绞线非对称布置时，计算原则是从两段向中间分段计算，至某一点时钢绞线的受力基本相等即可，而不是简单的分中计算。 2.4 钢绞线实际伸长量的测量是直接测量张拉千斤顶活塞伸出量的方法，钢绞线实际伸长量计算公式：△LS=b+e+c－d-2a(a、b、c、d、e 是千斤顶...
