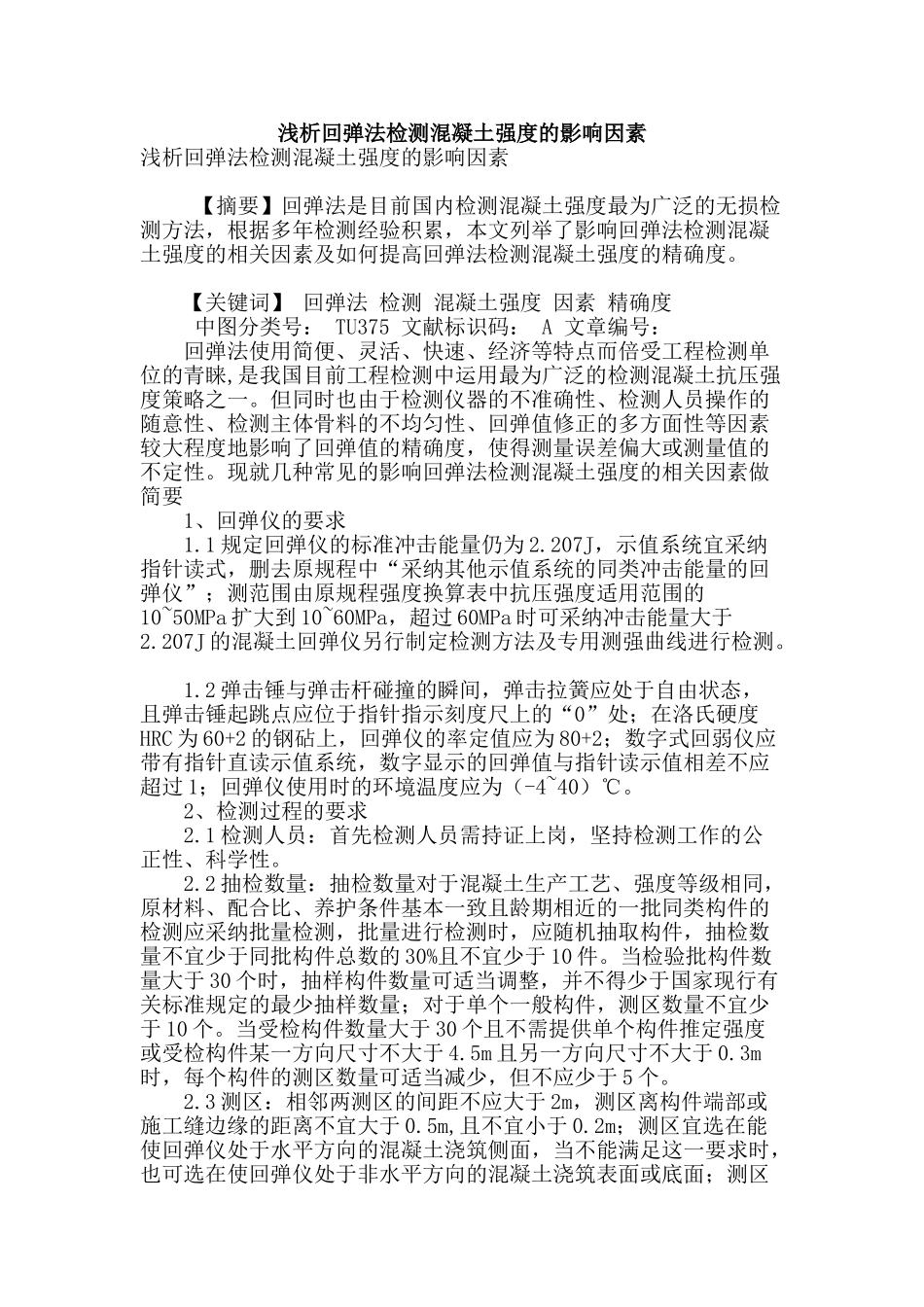

浅析回弹法检测混凝土强度的影响因素浅析回弹法检测混凝土强度的影响因素 【摘要】回弹法是目前国内检测混凝土强度最为广泛的无损检测方法，根据多年检测经验积累，本文列举了影响回弹法检测混凝土强度的相关因素及如何提高回弹法检测混凝土强度的精确度
【关键词】 回弹法 检测 混凝土强度 因素 精确度 中图分类号： TU375 文献标识码： A 文章编号： 回弹法使用简便、灵活、快速、经济等特点而倍受工程检测单位的青睐,是我国目前工程检测中运用最为广泛的检测混凝土抗压强度策略之一
但同时也由于检测仪器的不准确性、检测人员操作的随意性、检测主体骨料的不均匀性、回弹值修正的多方面性等因素较大程度地影响了回弹值的精确度，使得测量误差偏大或测量值的不定性
现就几种常见的影响回弹法检测混凝土强度的相关因素做简要 1、回弹仪的要求 1
1 规定回弹仪的标准冲击能量仍为 2
207J，示值系统宜采纳指针读式，删去原规程中“采纳其他示值系统的同类冲击能量的回弹仪”；测范围由原规程强度换算表中抗压强度适用范围的10~50MPa 扩大到 10~60MPa，超过 60MPa 时可采纳冲击能量大于2
207J 的混凝土回弹仪另行制定检测方法及专用测强曲线进行检测
2 弹击锤与弹击杆碰撞的瞬间，弹击拉簧应处于自由状态，且弹击锤起跳点应位于指针指示刻度尺上的“0”处；在洛氏硬度HRC 为 60+2 的钢砧上，回弹仪的率定值应为 80+2；数字式回弱仪应带有指针直读示值系统，数字显示的回弹值与指针读示值相差不应超过 1；回弹仪使用时的环境温度应为（-4~40）℃
2、检测过程的要求 2
1 检测人员：首先检测人员需持证上岗，坚持检测工作的公正性、科学性

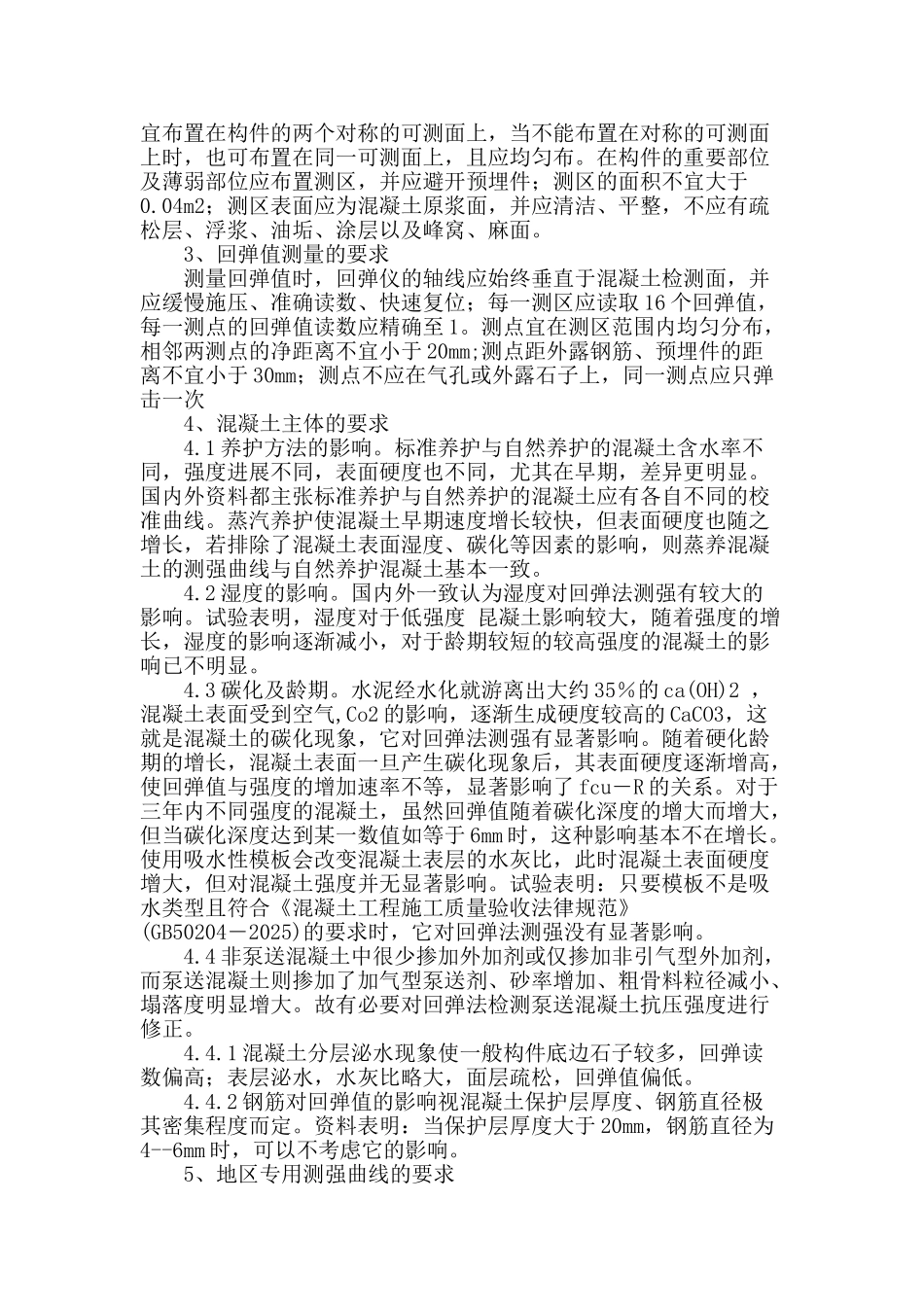

2 抽检数量：抽检数量对于混凝土生产工艺、强度等级相同，原材料、配合比、养护条件基本一致且龄期相近的一批同类构件的检测应采纳批量检测，批量进行检测时，
