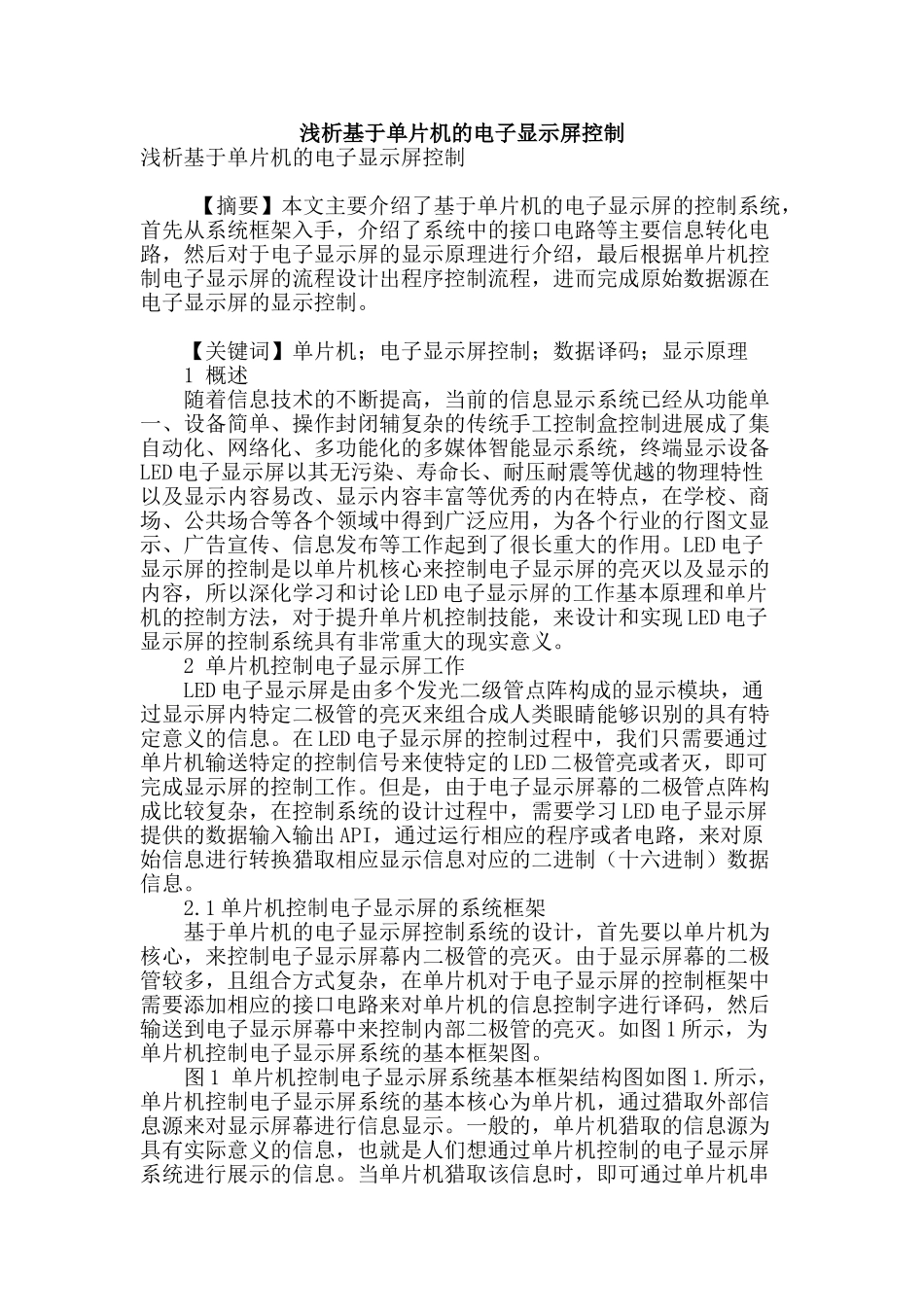

浅析基于单片机的电子显示屏控制浅析基于单片机的电子显示屏控制 【摘要】本文主要介绍了基于单片机的电子显示屏的控制系统，首先从系统框架入手，介绍了系统中的接口电路等主要信息转化电路，然后对于电子显示屏的显示原理进行介绍，最后根据单片机控制电子显示屏的流程设计出程序控制流程，进而完成原始数据源在电子显示屏的显示控制。 【关键词】单片机；电子显示屏控制；数据译码；显示原理 1 概述 随着信息技术的不断提高，当前的信息显示系统已经从功能单一、设备简单、操作封闭辅复杂的传统手工控制盒控制进展成了集自动化、网络化、多功能化的多媒体智能显示系统，终端显示设备LED 电子显示屏以其无污染、寿命长、耐压耐震等优越的物理特性以及显示内容易改、显示内容丰富等优秀的内在特点，在学校、商场、公共场合等各个领域中得到广泛应用，为各个行业的行图文显示、广告宣传、信息发布等工作起到了很长重大的作用。LED 电子显示屏的控制是以单片机核心来控制电子显示屏的亮灭以及显示的内容，所以深化学习和讨论 LED 电子显示屏的工作基本原理和单片机的控制方法，对于提升单片机控制技能，来设计和实现 LED 电子显示屏的控制系统具有非常重大的现实意义。 2 单片机控制电子显示屏工作 LED 电子显示屏是由多个发光二级管点阵构成的显示模块，通过显示屏内特定二极管的亮灭来组合成人类眼睛能够识别的具有特定意义的信息。在 LED 电子显示屏的控制过程中，我们只需要通过单片机输送特定的控制信号来使特定的 LED 二极管亮或者灭，即可完成显示屏的控制工作。但是，由于电子显示屏幕的二极管点阵构成比较复杂，在控制系统的设计过程中，需要学习 LED 电子显示屏提供的数据输入输出 API，通过运行相应的程序或者电路，来对原始信息进行转换猎取相应显示信息对应的二进制（十六进制）数据信息。 2.1 单片机控制电子显示屏的系统框架 基于单片机的电子显示屏控制系统的设计，首先要以单片机为核心，来控制电子显示屏幕内二极管的亮灭。由于显示屏幕的二极管较多，且组合方式复杂，在单片机对于电子显示屏的控制框架中需要添加相应的接口电路来对单片机的信息控制字进行译码，然后输送到电子显示屏幕中来控制内部二极管的亮灭。如图 1 所示，为单片机控制电子显示屏系统的基本框架图。 图 1 单片机控制电子显示屏系统基本框架结构图如图 1.所示，单片机控制电子显示屏系统的基本核心为单片机，通过猎取外部信...
