浅析工程施工中坐标转换的几种简易方法VIP专享

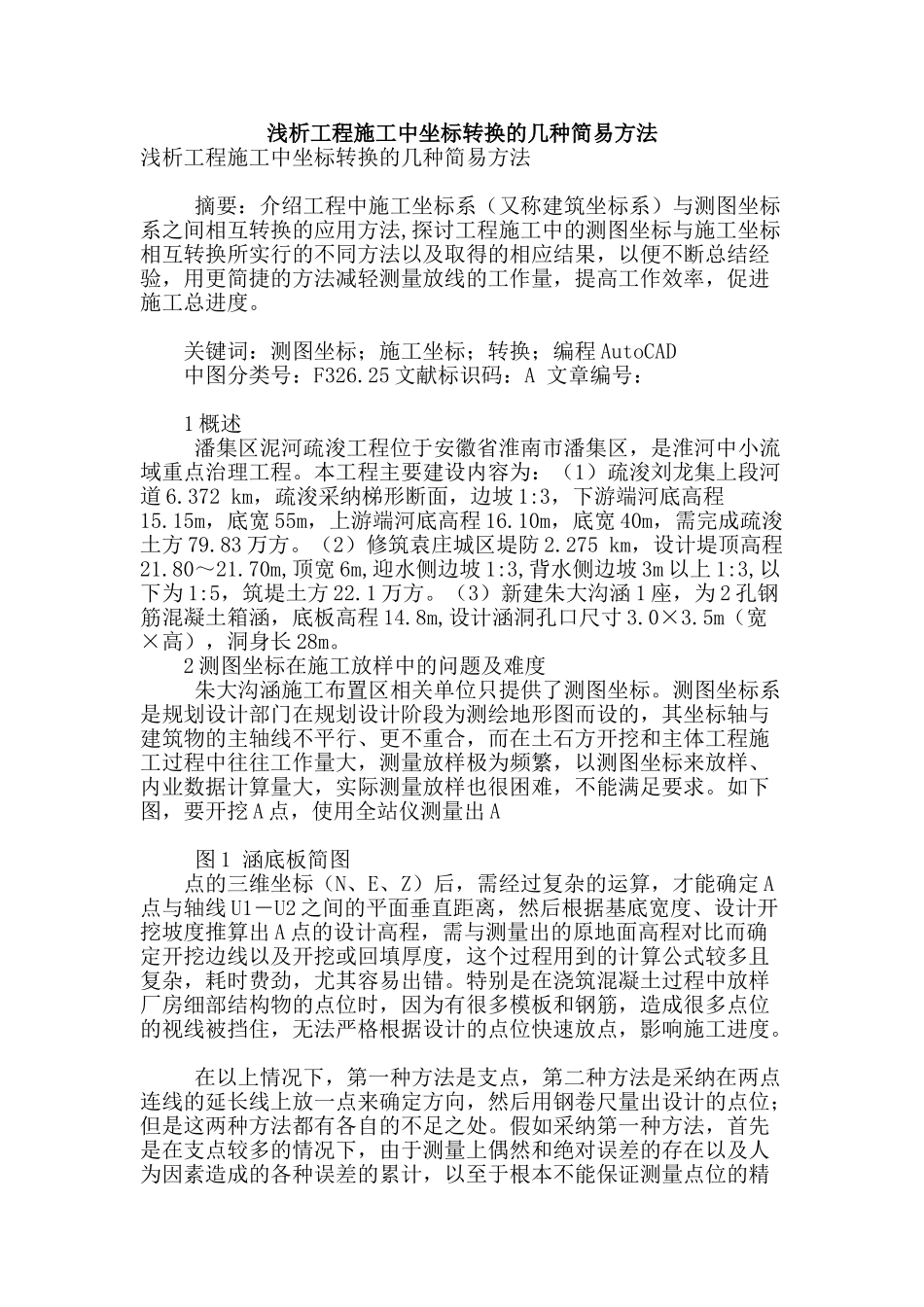

浅析工程施工中坐标转换的几种简易方法浅析工程施工中坐标转换的几种简易方法 摘要：介绍工程中施工坐标系（又称建筑坐标系）与测图坐标系之间相互转换的应用方法,探讨工程施工中的测图坐标与施工坐标相互转换所实行的不同方法以及取得的相应结果，以便不断总结经验，用更简捷的方法减轻测量放线的工作量，提高工作效率，促进施工总进度。 关键词：测图坐标；施工坐标；转换；编程 AutoCAD 中图分类号：F326.25 文献标识码：A 文章编号： 1 概述 潘集区泥河疏浚工程位于安徽省淮南市潘集区，是淮河中小流域重点治理工程。本工程主要建设内容为：（1）疏浚刘龙集上段河道 6.372 km，疏浚采纳梯形断面，边坡 1:3，下游端河底高程15.15m，底宽 55m，上游端河底高程 16.10m，底宽 40m，需完成疏浚土方 79.83 万方。（2）修筑袁庄城区堤防 2.275 km，设计堤顶高程21.80～21.70m,顶宽 6m,迎水侧边坡 1:3,背水侧边坡 3m 以上 1:3,以下为 1:5，筑堤土方 22.1 万方。（3）新建朱大沟涵 1 座，为 2 孔钢筋混凝土箱涵，底板高程 14.8m,设计涵洞孔口尺寸 3.0×3.5m（宽×高），洞身长 28m。 2 测图坐标在施工放样中的问题及难度 朱大沟涵施工布置区相关单位只提供了测图坐标。测图坐标系是规划设计部门在规划设计阶段为测绘地形图而设的，其坐标轴与建筑物的主轴线不平行、更不重合，而在土石方开挖和主体工程施工过程中往往工作量大，测量放样极为频繁，以测图坐标来放样、内业数据计算量大，实际测量放样也很困难，不能满足要求。如下图，要开挖 A 点，使用全站仪测量出 A 图 1 涵底板简图 点的三维坐标（N、E、Z）后，需经过复杂的运算，才能确定 A点与轴线 U1―U2 之间的平面垂直距离，然后根据基底宽度、设计开挖坡度推算出 A 点的设计高程，需与测量出的原地面高程对比而确定开挖边线以及开挖或回填厚度，这个过程用到的计算公式较多且复杂，耗时费劲，尤其容易出错。特别是在浇筑混凝土过程中放样厂房细部结构物的点位时，因为有很多模板和钢筋，造成很多点位的视线被挡住，无法严格根据设计的点位快速放点，影响施工进度。 在以上情况下，第一种方法是支点，第二种方法是采纳在两点连线的延长线上放一点来确定方向，然后用钢卷尺量出设计的点位；但是这两种方法都有各自的不足之处。假如采纳第一种方法，首先是在支点较多的情况下，由于测量上偶然和绝对误差的存在以及人为因素造成的各种误差的累计...
