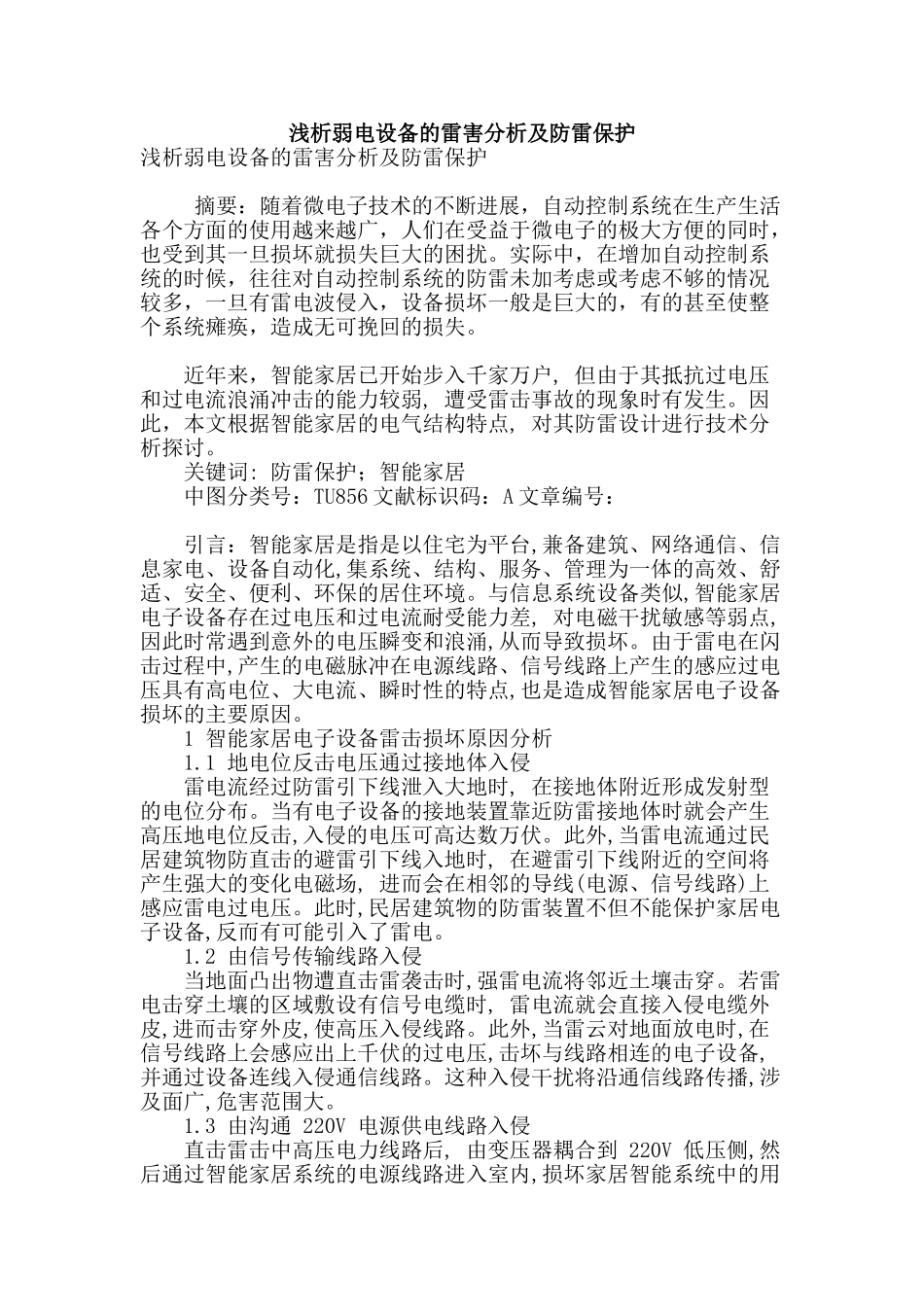

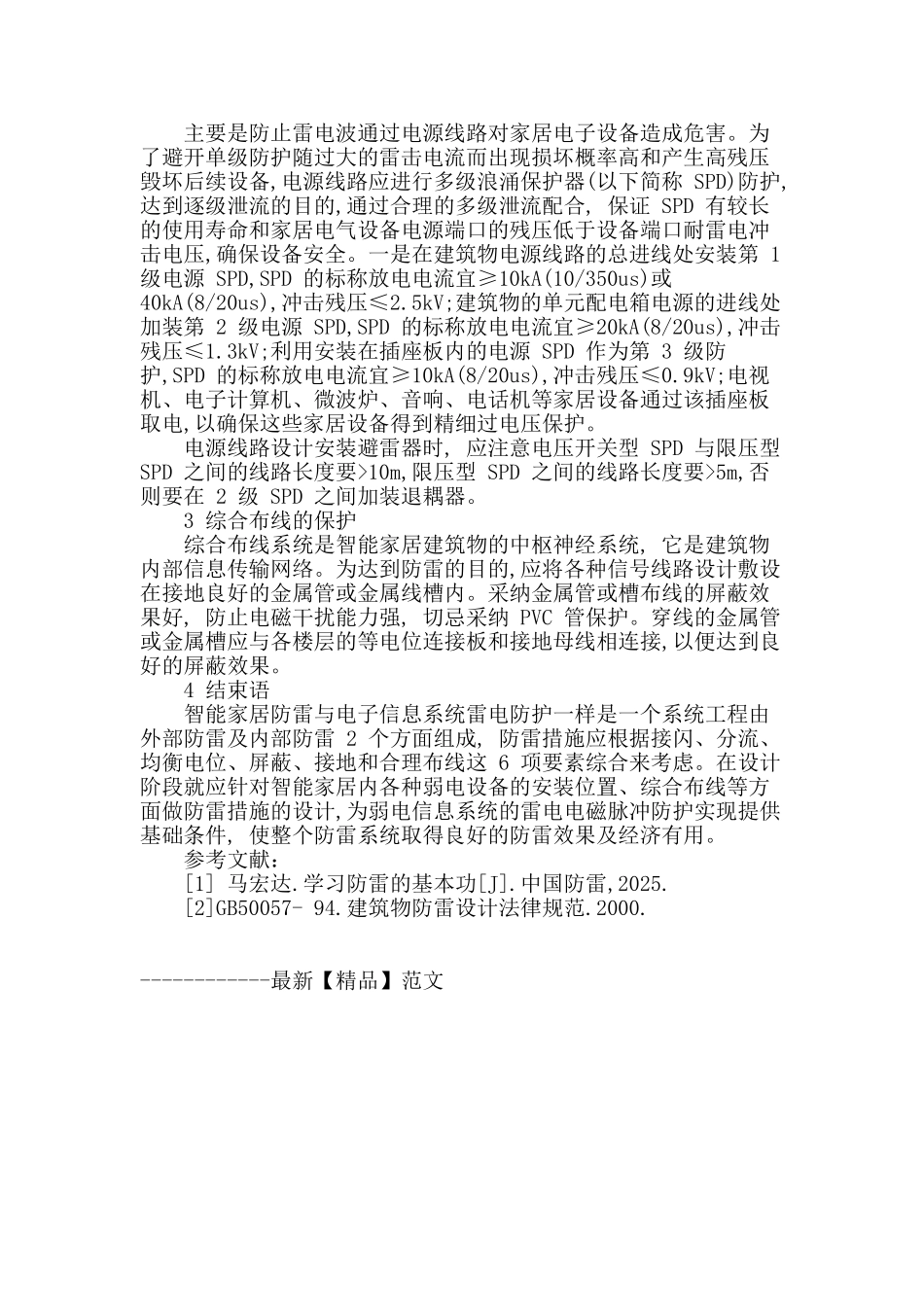

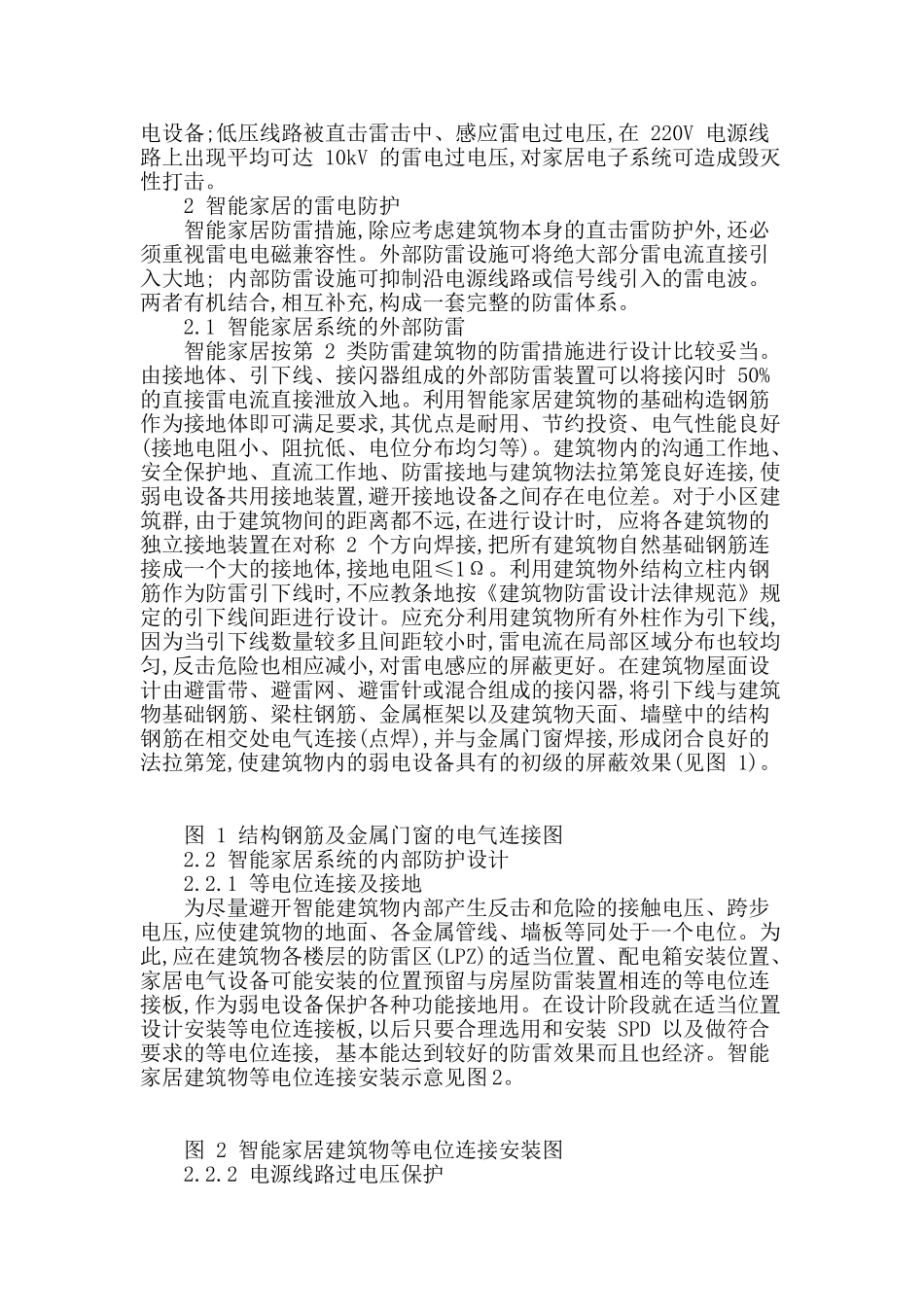

浅析弱电设备的雷害分析及防雷保护浅析弱电设备的雷害分析及防雷保护 摘要：随着微电子技术的不断进展，自动控制系统在生产生活各个方面的使用越来越广，人们在受益于微电子的极大方便的同时，也受到其一旦损坏就损失巨大的困扰。实际中，在增加自动控制系统的时候，往往对自动控制系统的防雷未加考虑或考虑不够的情况较多，一旦有雷电波侵入，设备损坏一般是巨大的，有的甚至使整个系统瘫痪，造成无可挽回的损失。 近年来，智能家居已开始步入千家万户, 但由于其抵抗过电压和过电流浪涌冲击的能力较弱, 遭受雷击事故的现象时有发生。因此，本文根据智能家居的电气结构特点, 对其防雷设计进行技术分析探讨。 关键词: 防雷保护；智能家居 中图分类号：TU856 文献标识码：A 文章编号： 引言：智能家居是指是以住宅为平台,兼备建筑、网络通信、信息家电、设备自动化,集系统、结构、服务、管理为一体的高效、舒适、安全、便利、环保的居住环境。与信息系统设备类似,智能家居电子设备存在过电压和过电流耐受能力差, 对电磁干扰敏感等弱点,因此时常遇到意外的电压瞬变和浪涌,从而导致损坏。由于雷电在闪击过程中,产生的电磁脉冲在电源线路、信号线路上产生的感应过电压具有高电位、大电流、瞬时性的特点,也是造成智能家居电子设备损坏的主要原因。 1 智能家居电子设备雷击损坏原因分析 1.1 地电位反击电压通过接地体入侵 雷电流经过防雷引下线泄入大地时, 在接地体附近形成发射型的电位分布。当有电子设备的接地装置靠近防雷接地体时就会产生高压地电位反击,入侵的电压可高达数万伏。此外,当雷电流通过民居建筑物防直击的避雷引下线入地时, 在避雷引下线附近的空间将产生强大的变化电磁场, 进而会在相邻的导线(电源、信号线路)上感应雷电过电压。此时,民居建筑物的防雷装置不但不能保护家居电子设备,反而有可能引入了雷电。 1.2 由信号传输线路入侵 当地面凸出物遭直击雷袭击时,强雷电流将邻近土壤击穿。若雷电击穿土壤的区域敷设有信号电缆时, 雷电流就会直接入侵电缆外皮,进而击穿外皮,使高压入侵线路。此外,当雷云对地面放电时,在信号线路上会感应出上千伏的过电压,击坏与线路相连的电子设备,并通过设备连线入侵通信线路。这种入侵干扰将沿通信线路传播,涉及面广,危害范围大。 1.3 由沟通 220V 电源供电线路入侵 直击雷击中高压电力线路后, 由变压器耦合到 220V 低压侧,然后通过智能家居系统的电源线路进入室内,损坏...
