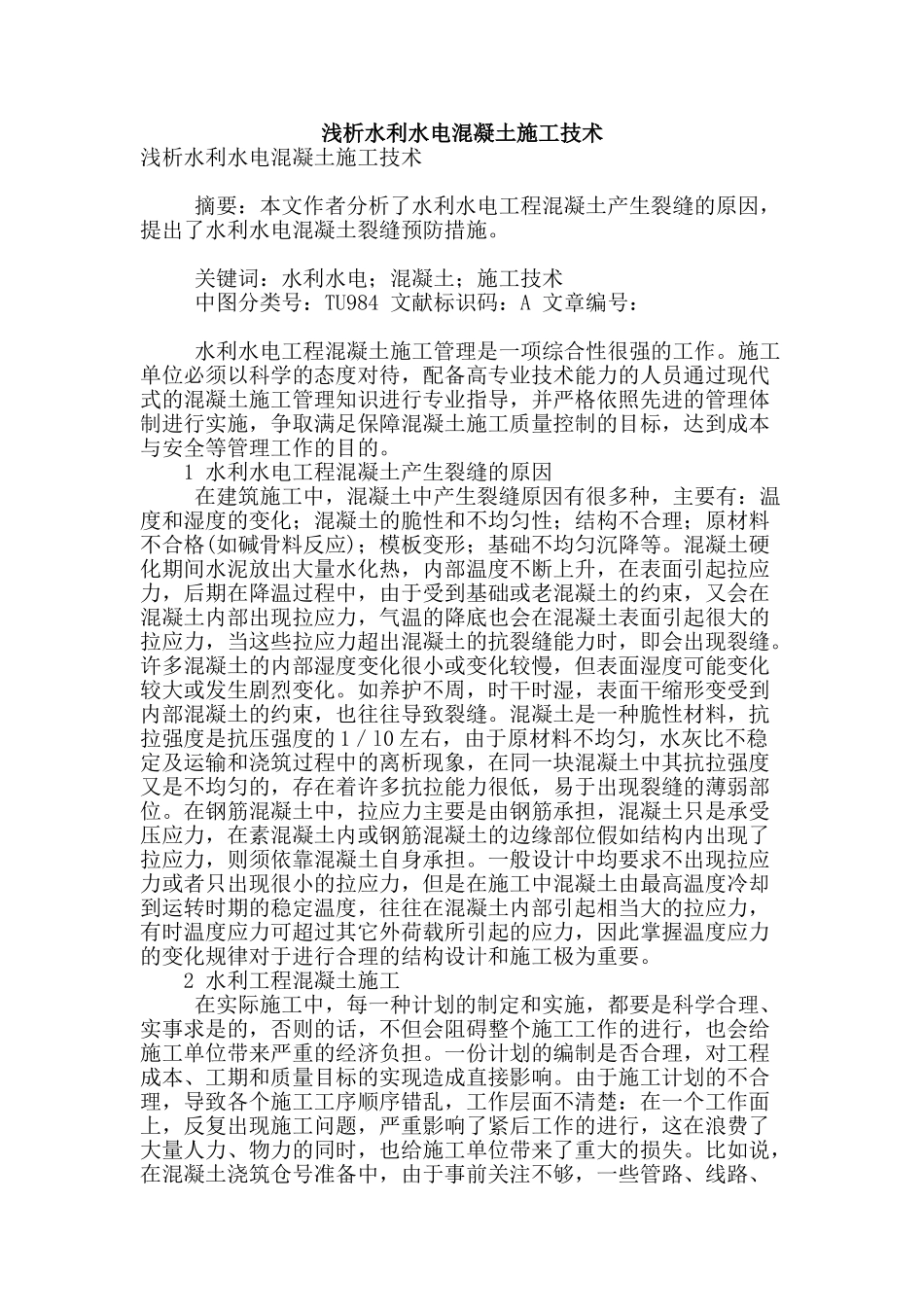

浅析水利水电混凝土施工技术浅析水利水电混凝土施工技术 摘要：本文作者分析了水利水电工程混凝土产生裂缝的原因，提出了水利水电混凝土裂缝预防措施
关键词：水利水电；混凝土；施工技术 中图分类号：TU984 文献标识码：A 文章编号： 水利水电工程混凝土施工管理是一项综合性很强的工作
施工单位必须以科学的态度对待，配备高专业技术能力的人员通过现代式的混凝土施工管理知识进行专业指导，并严格依照先进的管理体制进行实施，争取满足保障混凝土施工质量控制的目标，达到成本与安全等管理工作的目的
1 水利水电工程混凝土产生裂缝的原因 在建筑施工中，混凝土中产生裂缝原因有很多种，主要有：温度和湿度的变化；混凝土的脆性和不均匀性；结构不合理；原材料不合格(如碱骨料反应)；模板变形；基础不均匀沉降等
混凝土硬化期间水泥放出大量水化热，内部温度不断上升，在表面引起拉应力，后期在降温过程中，由于受到基础或老混凝土的约束，又会在混凝土内部出现拉应力，气温的降底也会在混凝土表面引起很大的拉应力，当这些拉应力超出混凝土的抗裂缝能力时，即会出现裂缝
许多混凝土的内部湿度变化很小或变化较慢，但表面湿度可能变化较大或发生剧烈变化
如养护不周，时干时湿，表面干缩形变受到内部混凝土的约束，也往往导致裂缝
混凝土是一种脆性材料，抗拉强度是抗压强度的 1／l0 左右，由于原材料不均匀，水灰比不稳定及运输和浇筑过程中的离析现象，在同一块混凝土中其抗拉强度又是不均匀的，存在着许多抗拉能力很低，易于出现裂缝的薄弱部位
在钢筋混凝土中，拉应力主要是由钢筋承担，混凝土只是承受压应力，在素混凝土内或钢筋混凝土的边缘部位假如结构内出现了拉应力，则须依靠混凝土自身承担
一般设计中均要求不出现拉应力或者只出现很小的拉应力，但是在施工中混凝土由最高温度冷却到运转时期的稳定温度，往往在混凝土内部引起相当大的拉应力，有时温度应力可超过其它外荷
