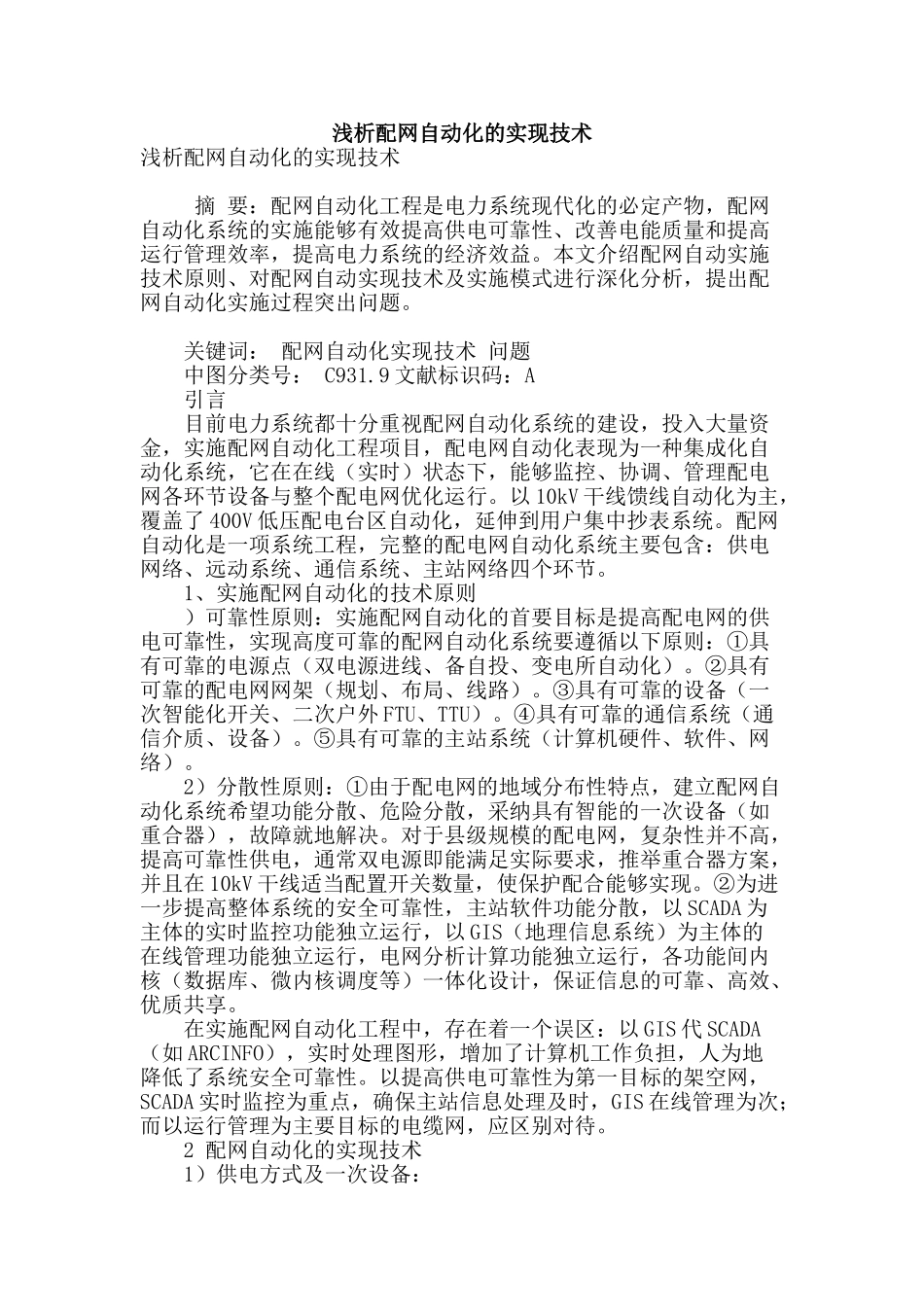

浅析配网自动化的实现技术

浅析配网自动化的实现技术浅析配网自动化的实现技术 摘 要：配网自动化工程是电力系统现代化的必定产物，配网自动化系统的实施能够有效提高供电可靠性、改善电能质量和提高运行管理效率，提高电力系统的经济效益。本文介绍配网自动实施技术原则、对配网自动实现技术及实施模式进行深化分析，提出配网自动化实施过程突出问题。 关键词： 配网自动化实现技术 问题 中图分类号： C931.9 文献标识码：A 引言 目前电力系统都十分重视配网自动化系统的建设，投入大量资金，实施配网自动化工程项目，配电网自动化表现为一种集成化自动化系统，它在在线（实时）状态下，能够监控、协调、管理配电网各环节设备与整个配电网优化运行。以 10kV 干线馈线自动化为主，覆盖了 400V 低压配电台区自动化，延伸到用户集中抄表系统。配网自动化是一项系统工程，完整的配电网自动化系统主要包含：供电网络、远动系统、通信系统、主站网络四个环节。 1、实施配网自动化的技术原则 ）可靠性原则：实施配网自动化的首要目标是提高配电网的供电可靠性，实现高度可靠的配网自动化系统要遵循以下原则：①具有可靠的电源点（双电源进线、备自投、变电所自动化）。②具有可靠的配电网网架（规划、布局、线路）。③具有可靠的设备（一次智能化开关、二次户外 FTU、TTU）。④具有可靠的通信系统（通信介质、设备）。⑤具有可靠的主站系统（计算机硬件、软件、网络）。 2）分散性原则：①由于配电网的地域分布性特点，建立配网自动化系统希望功能分散、危险分散，采纳具有智能的一次设备（如重合器），故障就地解决。对于县级规模的配电网，复杂性并不高，提高可靠性供电，通常双电源即能满足实际要求，推举重合器方案，并且在 10kV 干线适当配置开关数量，使保护配合能够实现。②为进一步提高整体系统的安全可靠性，主站软件功能分散，以 SCADA 为主体的实时监控功能独立运行，以 GIS（地理信息系统）为主体的在线管理功能独立运行，电网分析计算功能独立运行，各功能间内核（数据库、微内核调度等）一体化设计，保证信息的可靠、高效、优质共享。 在实施配网自动化工程中，存在着一个误区：以 GIS 代 SCADA（如 ARCINFO），实时处理图形，增加了计算机工作负担，人为地降低了系统安全可靠性。以提高供电可靠性为第一目标的架空网，SCADA 实时监控为重点，确保主站信息处理及时，GIS 在线管理为次；而以运行管理为主要目标的电缆网，应区别对待。...
