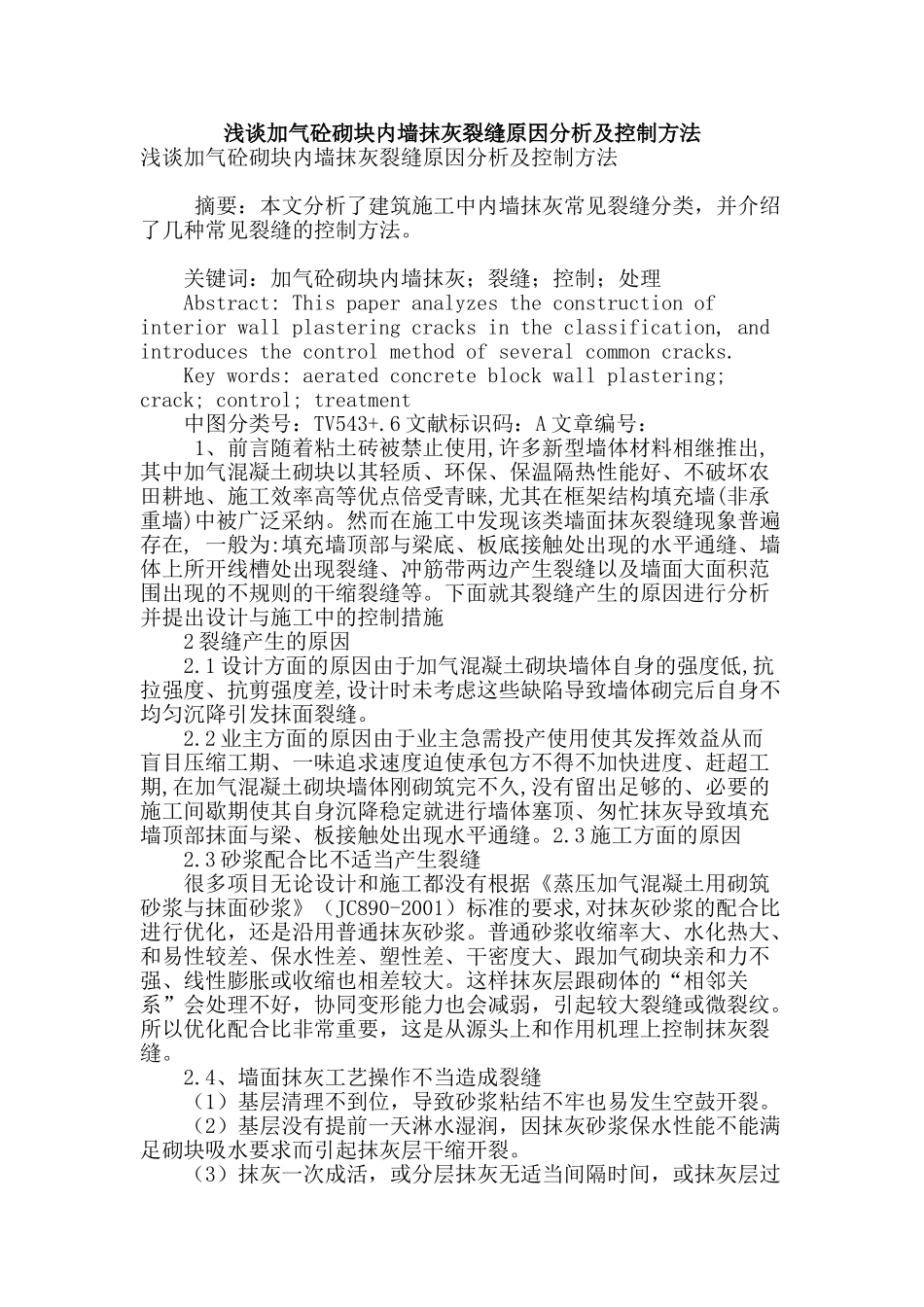

浅谈加气砼砌块内墙抹灰裂缝原因分析及控制方法

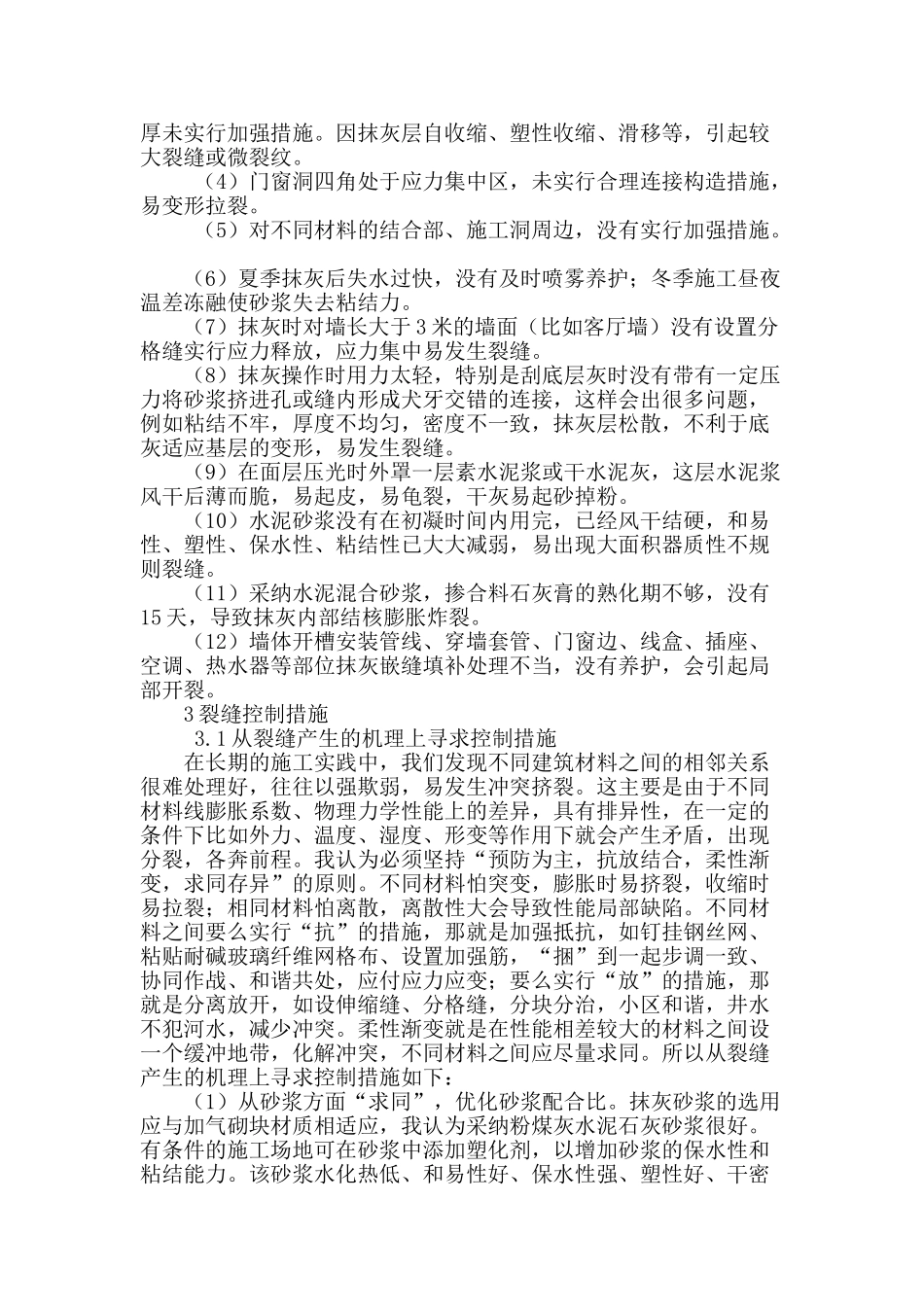

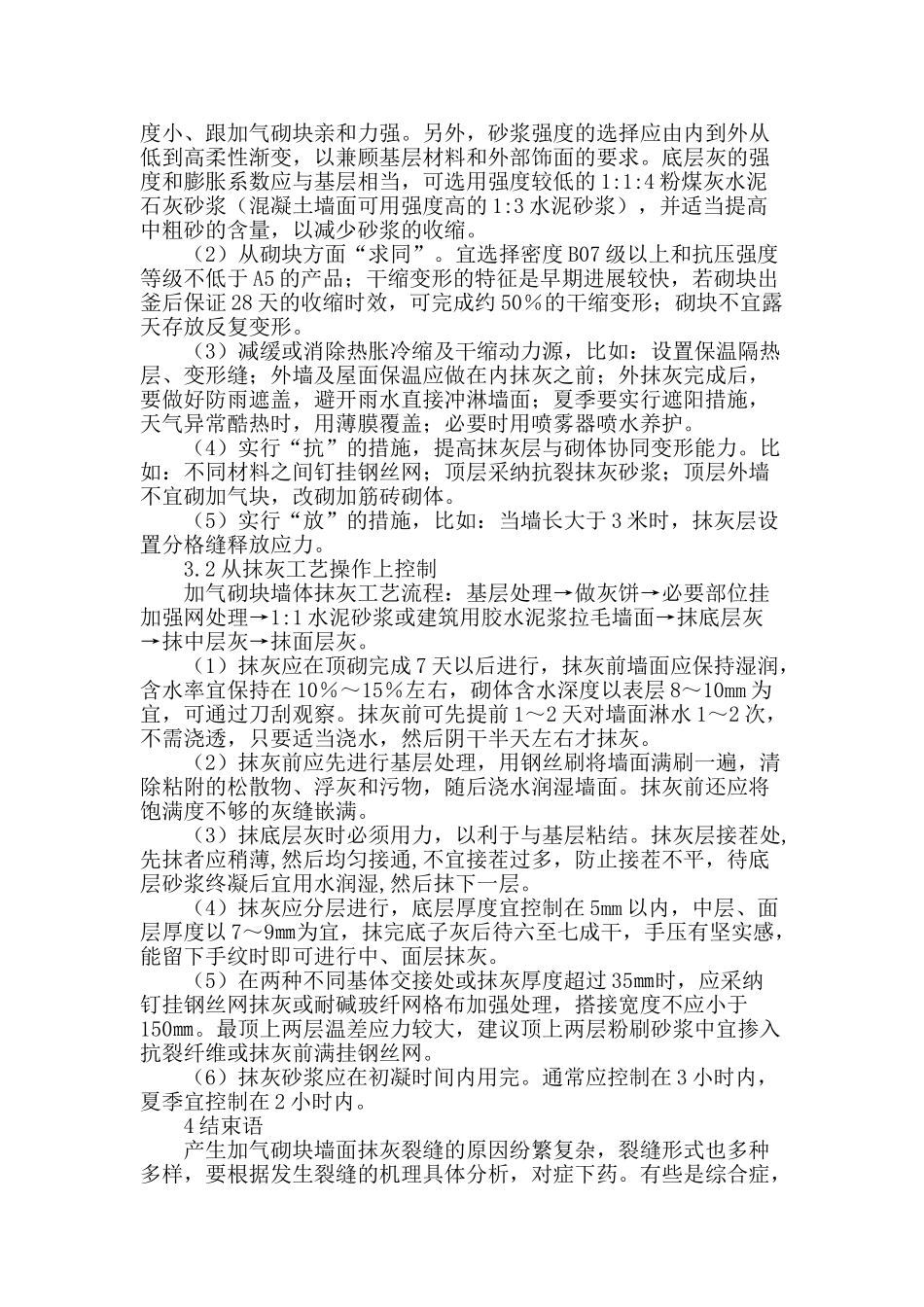

浅谈加气砼砌块内墙抹灰裂缝原因分析及控制方法浅谈加气砼砌块内墙抹灰裂缝原因分析及控制方法 摘要：本文分析了建筑施工中内墙抹灰常见裂缝分类，并介绍了几种常见裂缝的控制方法。 关键词：加气砼砌块内墙抹灰；裂缝；控制；处理 Abstract: This paper analyzes the construction of interior wall plastering cracks in the classification, and introduces the control method of several common cracks. Key words: aerated concrete block wall plastering; crack; control; treatment 中图分类号：TV543+.6 文献标识码：A 文章编号： 1、前言随着粘土砖被禁止使用,许多新型墙体材料相继推出,其中加气混凝土砌块以其轻质、环保、保温隔热性能好、不破坏农田耕地、施工效率高等优点倍受青睐,尤其在框架结构填充墙(非承重墙)中被广泛采纳。然而在施工中发现该类墙面抹灰裂缝现象普遍存在, 一般为:填充墙顶部与梁底、板底接触处出现的水平通缝、墙体上所开线槽处出现裂缝、冲筋带两边产生裂缝以及墙面大面积范围出现的不规则的干缩裂缝等。下面就其裂缝产生的原因进行分析并提出设计与施工中的控制措施 2 裂缝产生的原因 2.1 设计方面的原因由于加气混凝土砌块墙体自身的强度低,抗拉强度、抗剪强度差,设计时未考虑这些缺陷导致墙体砌完后自身不均匀沉降引发抹面裂缝。 2.2 业主方面的原因由于业主急需投产使用使其发挥效益从而盲目压缩工期、一味追求速度迫使承包方不得不加快进度、赶超工期,在加气混凝土砌块墙体刚砌筑完不久,没有留出足够的、必要的施工间歇期使其自身沉降稳定就进行墙体塞顶、匆忙抹灰导致填充墙顶部抹面与梁、板接触处出现水平通缝。2.3 施工方面的原因 2.3 砂浆配合比不适当产生裂缝 很多项目无论设计和施工都没有根据《蒸压加气混凝土用砌筑砂浆与抹面砂浆》（JC890-2001）标准的要求,对抹灰砂浆的配合比进行优化，还是沿用普通抹灰砂浆。普通砂浆收缩率大、水化热大、和易性较差、保水性差、塑性差、干密度大、跟加气砌块亲和力不强、线性膨胀或收缩也相差较大。这样抹灰层跟砌体的“相邻关系”会处理不好，协同变形能力也会减弱，引起较大裂缝或微裂纹。所以优化配合比非常重要，这是从源头上和作用机理上控制抹灰裂缝。 2.4、墙面抹灰工艺操作不当造成裂缝 （1）基层清理不到位，导致砂浆粘结不牢也易发生空鼓开裂。 （2）基层没有提前一天淋水湿润，因抹灰砂浆...
