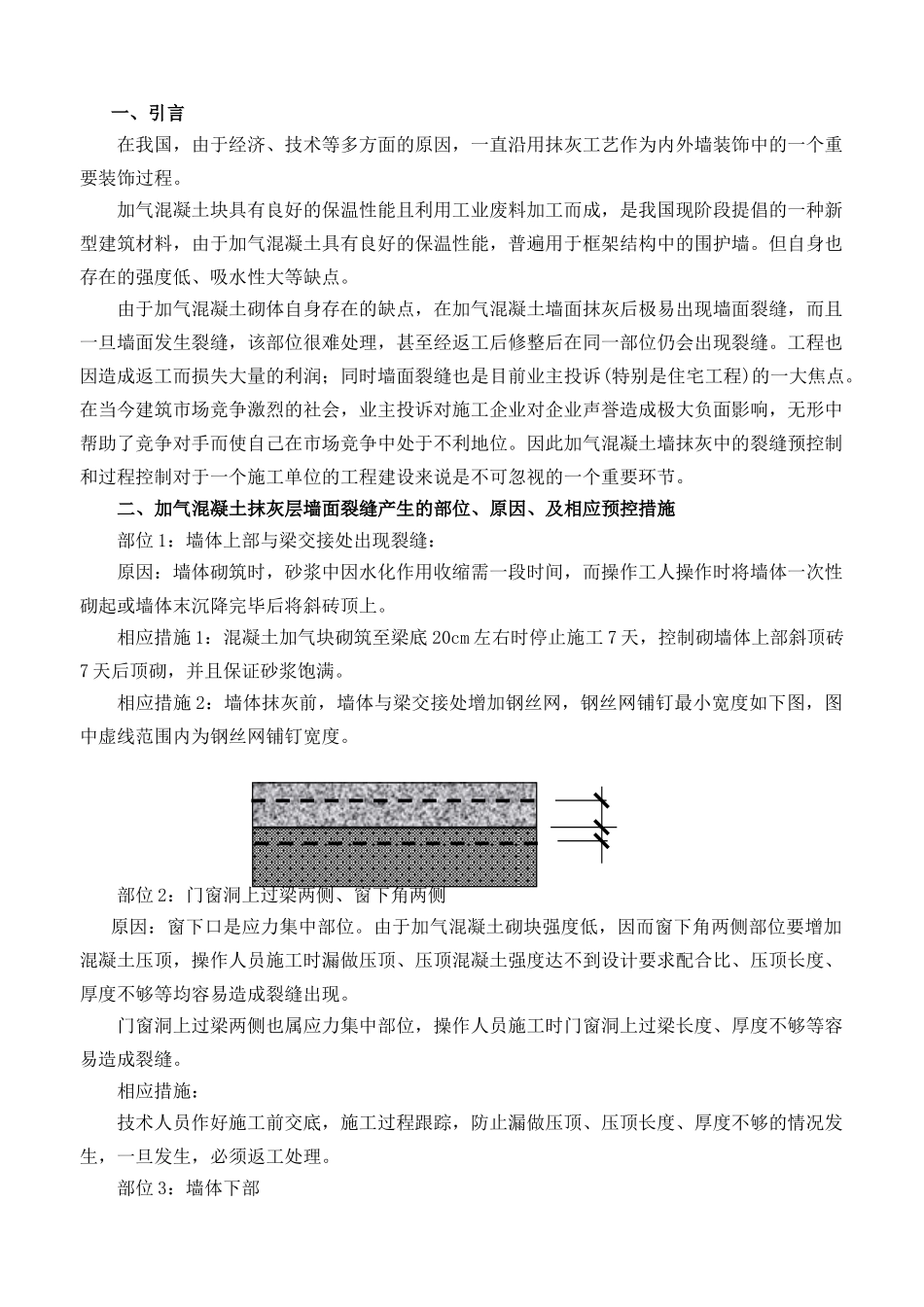

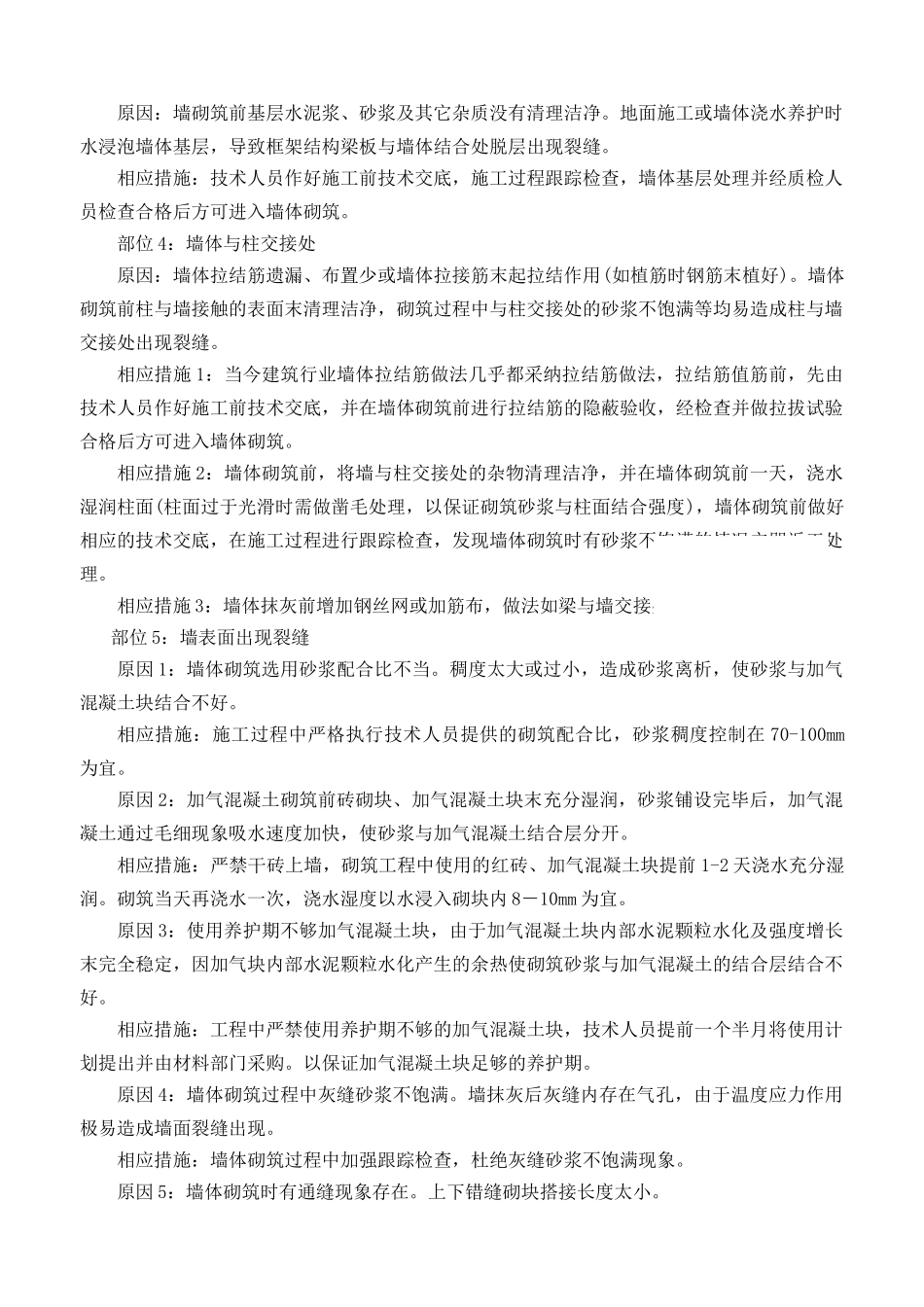

一、引言在我国，由于经济、技术等多方面的原因，一直沿用抹灰工艺作为内外墙装饰中的一个重要装饰过程。加气混凝土块具有良好的保温性能且利用工业废料加工而成，是我国现阶段提倡的一种新型建筑材料，由于加气混凝土具有良好的保温性能，普遍用于框架结构中的围护墙。但自身也存在的强度低、吸水性大等缺点。由于加气混凝土砌体自身存在的缺点，在加气混凝土墙面抹灰后极易出现墙面裂缝，而且一旦墙面发生裂缝，该部位很难处理，甚至经返工后修整后在同一部位仍会出现裂缝。工程也因造成返工而损失大量的利润；同时墙面裂缝也是目前业主投诉(特别是住宅工程)的一大焦点。在当今建筑市场竞争激烈的社会，业主投诉对施工企业对企业声誉造成极大负面影响，无形中帮助了竞争对手而使自己在市场竞争中处于不利地位。因此加气混凝土墙抹灰中的裂缝预控制和过程控制对于一个施工单位的工程建设来说是不可忽视的一个重要环节。二、加气混凝土抹灰层墙面裂缝产生的部位、原因、及相应预控措施部位 1：墙体上部与梁交接处出现裂缝：原因：墙体砌筑时，砂浆中因水化作用收缩需一段时间，而操作工人操作时将墙体一次性砌起或墙体末沉降完毕后将斜砖顶上。相应措施 1：混凝土加气块砌筑至梁底 20cm 左右时停止施工 7 天，控制砌墙体上部斜顶砖7 天后顶砌，并且保证砂浆饱满。相应措施 2：墙体抹灰前，墙体与梁交接处增加钢丝网，钢丝网铺钉最小宽度如下图，图中虚线范围内为钢丝网铺钉宽度。部位 2：门窗洞上过梁两侧、窗下角两侧原因：窗下口是应力集中部位。由于加气混凝土砌块强度低，因而窗下角两侧部位要增加混凝土压顶，操作人员施工时漏做压顶、压顶混凝土强度达不到设计要求配合比、压顶长度、厚度不够等均容易造成裂缝出现。门窗洞上过梁两侧也属应力集中部位，操作人员施工时门窗洞上过梁长度、厚度不够等容易造成裂缝。相应措施：技术人员作好施工前交底，施工过程跟踪，防止漏做压顶、压顶长度、厚度不够的情况发生，一旦发生，必须返工处理。部位 3：墙体下部原因：墙砌筑前基层水泥浆、砂浆及其它杂质没有清理洁净。地面施工或墙体浇水养护时水浸泡墙体基层，导致框架结构梁板与墙体结合处脱层出现裂缝。相应措施：技术人员作好施工前技术交底，施工过程跟踪检查，墙体基层处理并经质检人员检查合格后方可进入墙体砌筑。部位 4：墙体与柱交接处原因：墙体拉结筋遗漏、布置少或墙体拉接筋末起拉结作用(如植筋时钢筋末植好)。墙体砌筑...
