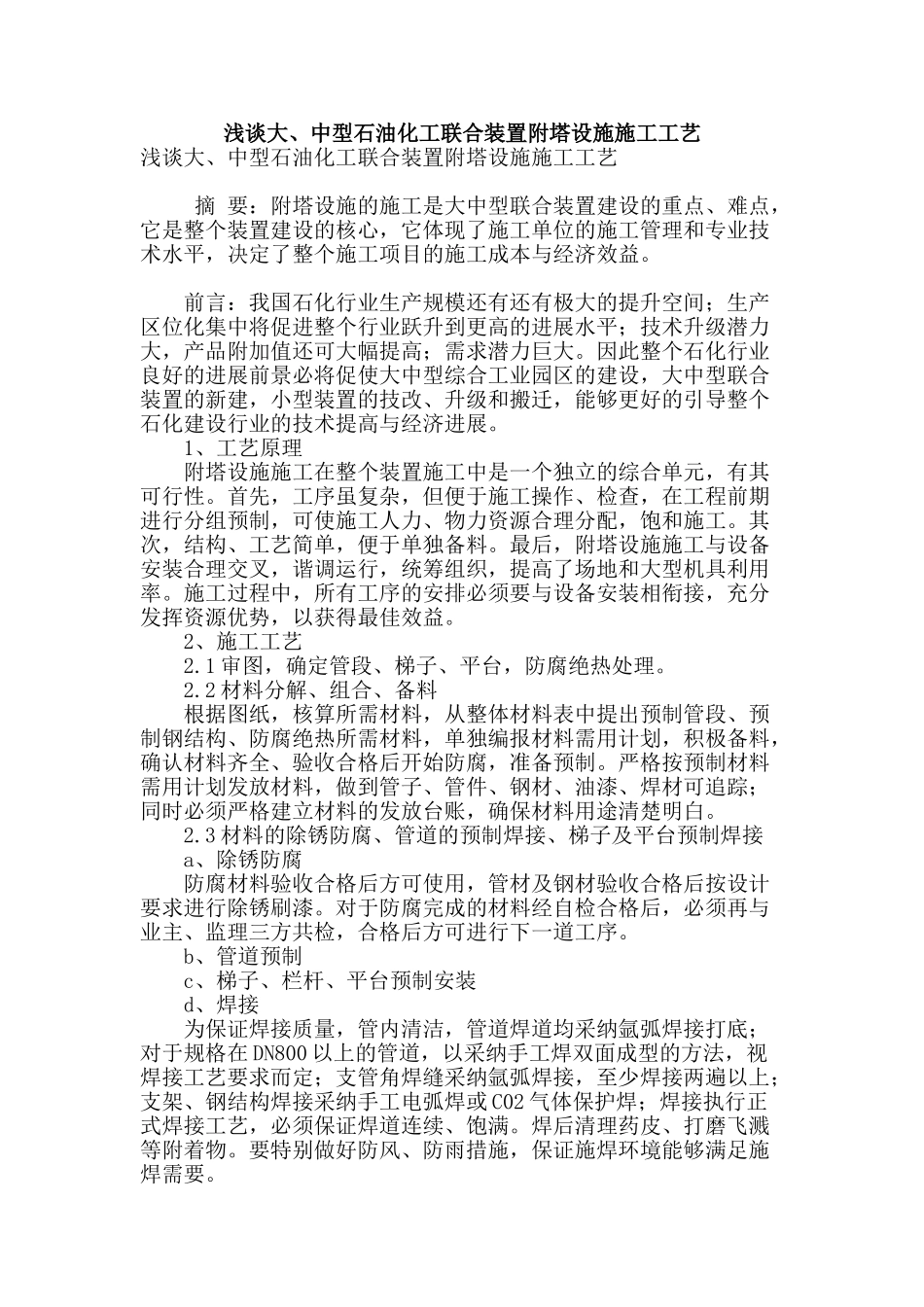

浅谈大、中型石油化工联合装置附塔设施施工工艺浅谈大、中型石油化工联合装置附塔设施施工工艺 摘 要：附塔设施的施工是大中型联合装置建设的重点、难点，它是整个装置建设的核心，它体现了施工单位的施工管理和专业技术水平，决定了整个施工项目的施工成本与经济效益。 前言：我国石化行业生产规模还有还有极大的提升空间；生产区位化集中将促进整个行业跃升到更高的进展水平；技术升级潜力大，产品附加值还可大幅提高；需求潜力巨大。因此整个石化行业良好的进展前景必将促使大中型综合工业园区的建设，大中型联合装置的新建，小型装置的技改、升级和搬迁，能够更好的引导整个石化建设行业的技术提高与经济进展。 1、工艺原理 附塔设施施工在整个装置施工中是一个独立的综合单元，有其可行性。首先，工序虽复杂，但便于施工操作、检查，在工程前期进行分组预制，可使施工人力、物力资源合理分配，饱和施工。其次，结构、工艺简单，便于单独备料。最后，附塔设施施工与设备安装合理交叉，谐调运行，统筹组织，提高了场地和大型机具利用率。施工过程中，所有工序的安排必须要与设备安装相衔接，充分发挥资源优势，以获得最佳效益。 2、施工工艺 2.1 审图，确定管段、梯子、平台，防腐绝热处理。 2.2 材料分解、组合、备料 根据图纸，核算所需材料，从整体材料表中提出预制管段、预制钢结构、防腐绝热所需材料，单独编报材料需用计划，积极备料，确认材料齐全、验收合格后开始防腐，准备预制。严格按预制材料需用计划发放材料，做到管子、管件、钢材、油漆、焊材可追踪；同时必须严格建立材料的发放台账，确保材料用途清楚明白。 2.3 材料的除锈防腐、管道的预制焊接、梯子及平台预制焊接 a、除锈防腐 防腐材料验收合格后方可使用，管材及钢材验收合格后按设计要求进行除锈刷漆。对于防腐完成的材料经自检合格后，必须再与业主、监理三方共检，合格后方可进行下一道工序。 b、管道预制 c、梯子、栏杆、平台预制安装 d、焊接 为保证焊接质量，管内清洁，管道焊道均采纳氩弧焊接打底；对于规格在 DN800 以上的管道，以采纳手工焊双面成型的方法，视焊接工艺要求而定；支管角焊缝采纳氩弧焊接，至少焊接两遍以上；支架、钢结构焊接采纳手工电弧焊或 C02 气体保护焊；焊接执行正式焊接工艺，必须保证焊道连续、饱满。焊后清理药皮、打磨飞溅等附着物。要特别做好防风、防雨措施，保证施焊环境能够满足施焊需要。 2.5 管道试压...
