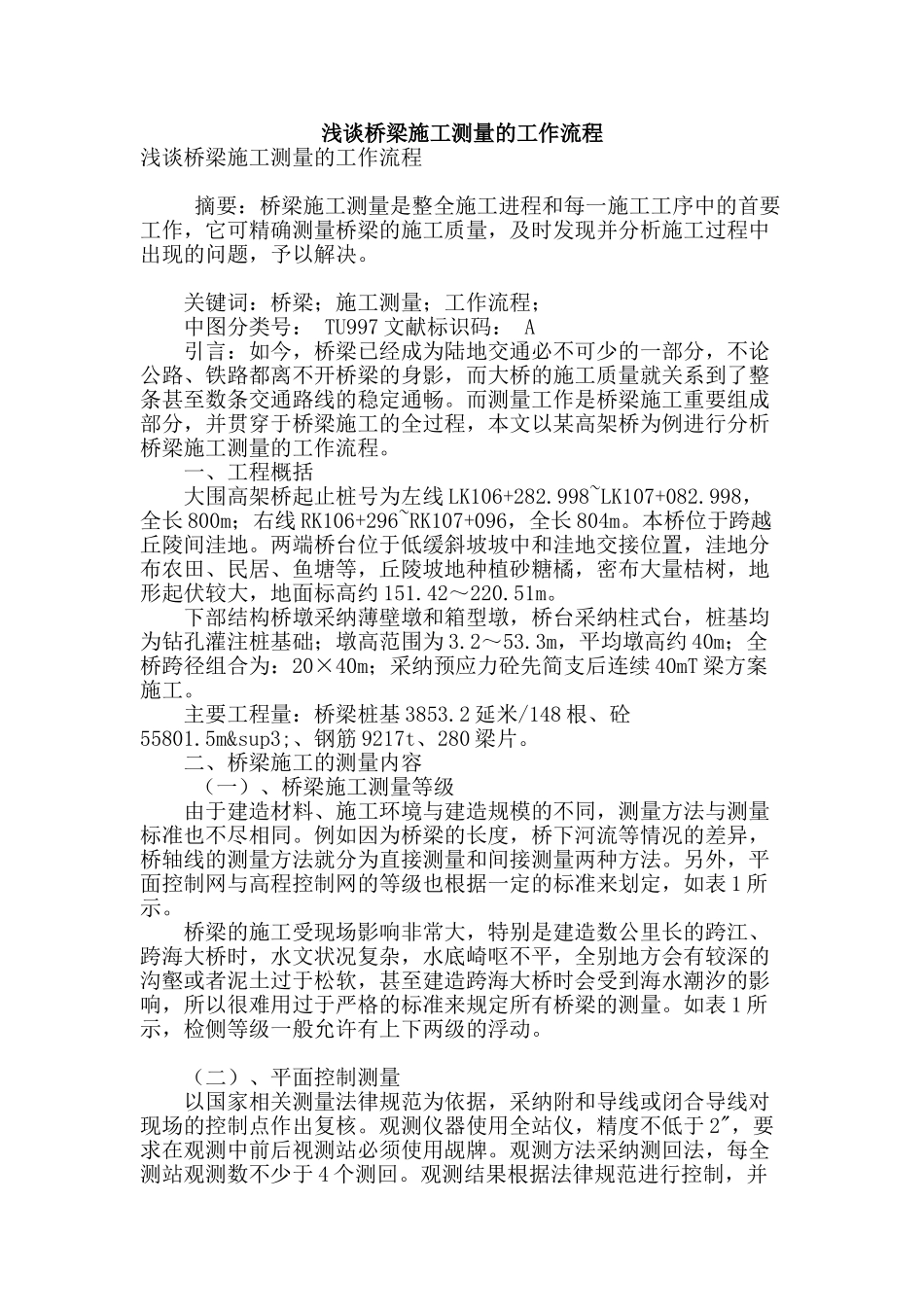

浅谈桥梁施工测量的工作流程

浅谈桥梁施工测量的工作流程浅谈桥梁施工测量的工作流程 摘要：桥梁施工测量是整全施工进程和每一施工工序中的首要工作，它可精确测量桥梁的施工质量，及时发现并分析施工过程中出现的问题，予以解决。 关键词：桥梁；施工测量；工作流程； 中图分类号： TU997 文献标识码： A 引言：如今，桥梁已经成为陆地交通必不可少的一部分，不论公路、铁路都离不开桥梁的身影，而大桥的施工质量就关系到了整条甚至数条交通路线的稳定通畅。而测量工作是桥梁施工重要组成部分，并贯穿于桥梁施工的全过程，本文以某高架桥为例进行分析桥梁施工测量的工作流程。 一、工程概括 大围高架桥起止桩号为左线 LK106+282.998~LK107+082.998，全长 800m；右线 RK106+296~RK107+096，全长 804m。本桥位于跨越丘陵间洼地。两端桥台位于低缓斜坡坡中和洼地交接位置，洼地分布农田、民居、鱼塘等，丘陵坡地种植砂糖橘，密布大量桔树，地形起伏较大，地面标高约 151.42～220.51m。 下部结构桥墩采纳薄壁墩和箱型墩，桥台采纳柱式台，桩基均为钻孔灌注桩基础；墩高范围为 3.2～53.3m，平均墩高约 40m；全桥跨径组合为：20×40m；采纳预应力砼先简支后连续 40mT 梁方案施工。 主要工程量：桥梁桩基 3853.2 延米/148 根、砼55801.5m³、钢筋 9217t、280 梁片。 二、桥梁施工的测量内容 （一）、桥梁施工测量等级 由于建造材料、施工环境与建造规模的不同，测量方法与测量标准也不尽相同。例如因为桥梁的长度，桥下河流等情况的差异，桥轴线的测量方法就分为直接测量和间接测量两种方法。另外，平面控制网与高程控制网的等级也根据一定的标准来划定，如表 1 所示。 桥梁的施工受现场影响非常大，特别是建造数公里长的跨江、跨海大桥时，水文状况复杂，水底崎呕不平，全别地方会有较深的沟壑或者泥土过于松软，甚至建造跨海大桥时会受到海水潮汐的影响，所以很难用过于严格的标准来规定所有桥梁的测量。如表 1 所示，检侧等级一般允许有上下两级的浮动。 （二）、平面控制测量 以国家相关测量法律规范为依据，采纳附和导线或闭合导线对现场的控制点作出复核。观测仪器使用全站仪，精度不低于 2"，要求在观测中前后视测站必须使用觇牌。观测方法采纳测回法，每全测站观测数不少于 4 个测回。观测结果根据法律规范进行控制，并要保证观测精度。观测结束后，立即对观测数据进行计算并制作《平面控制测量复核成果表》，测量结果合格后上报...
