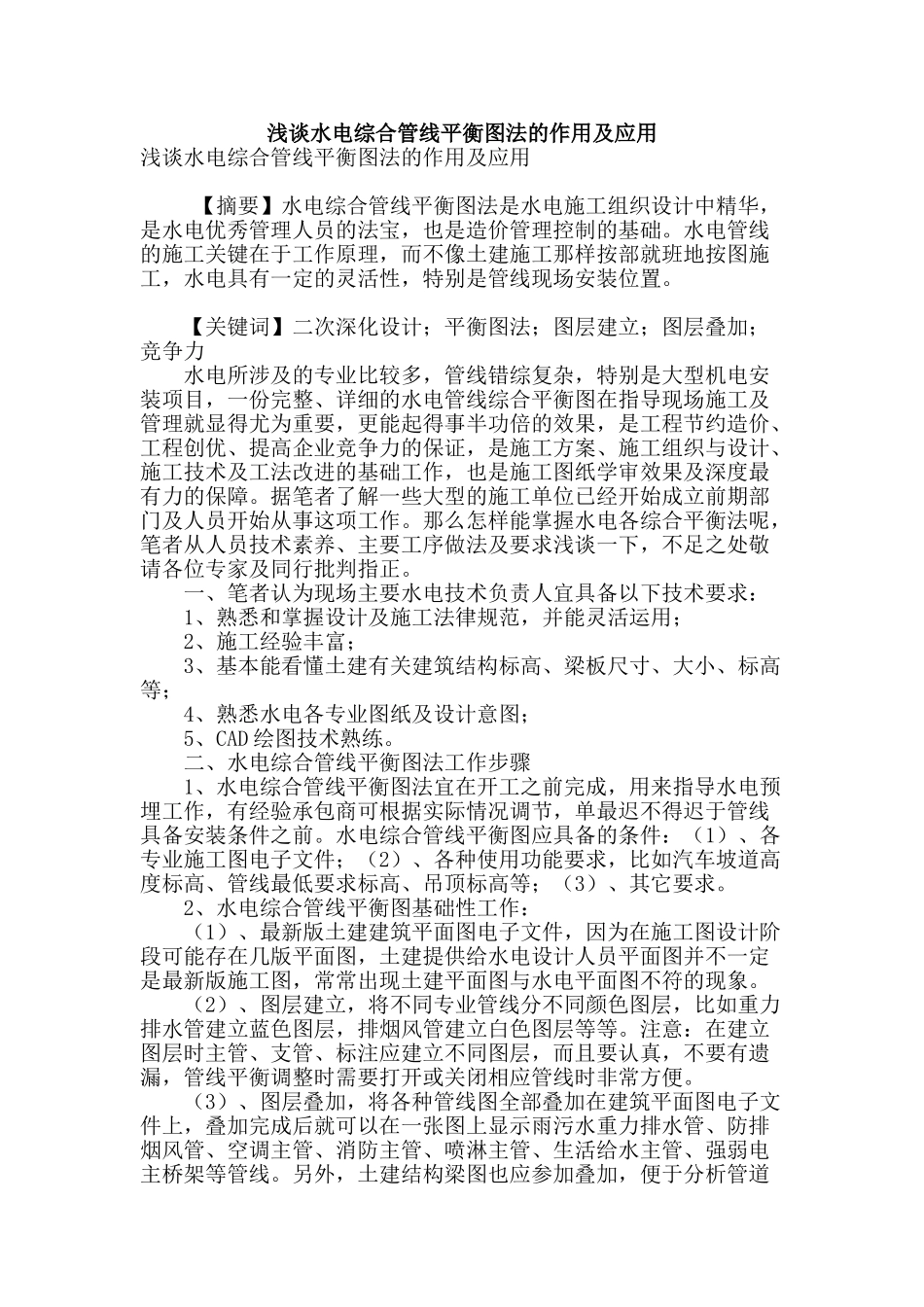

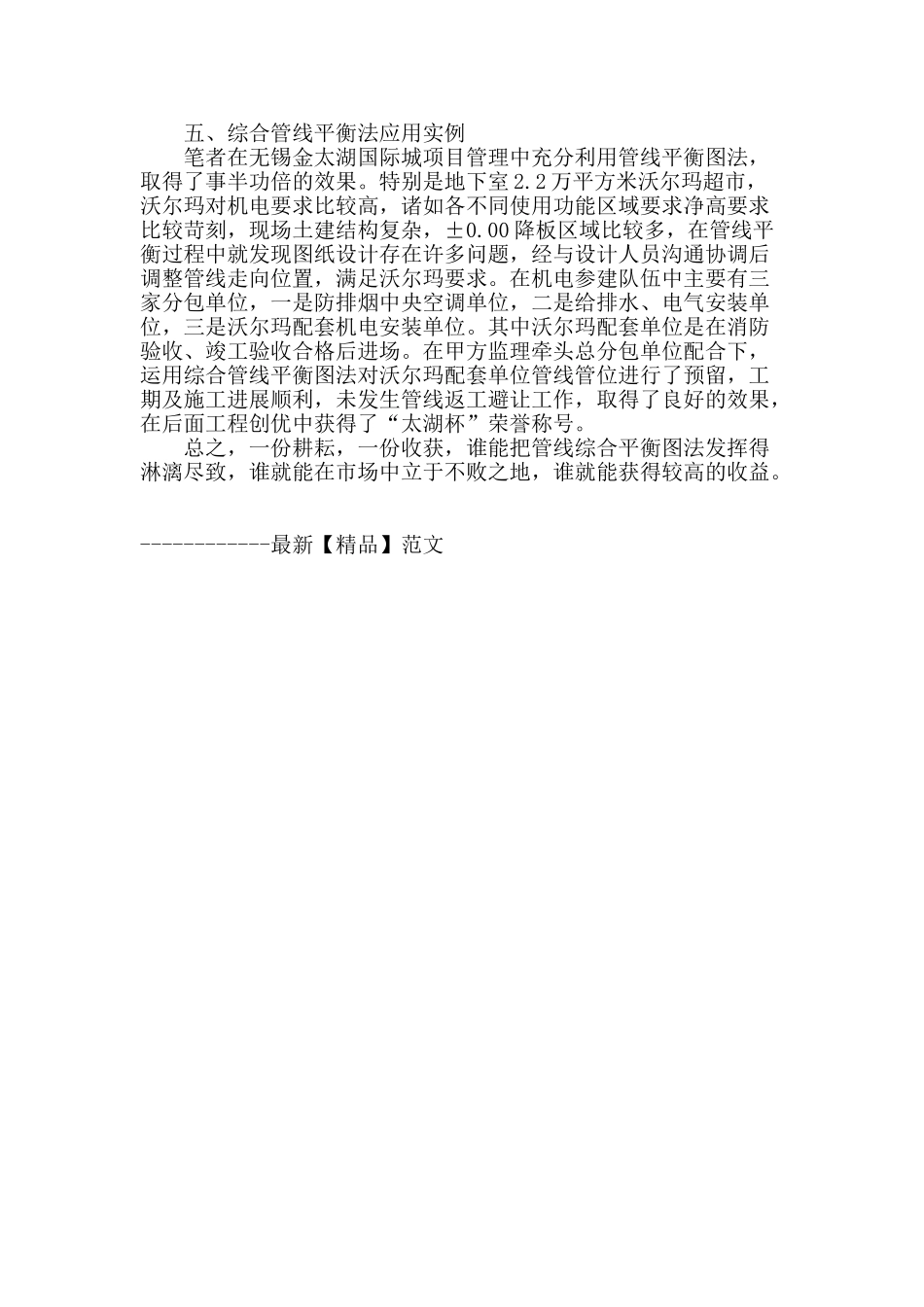

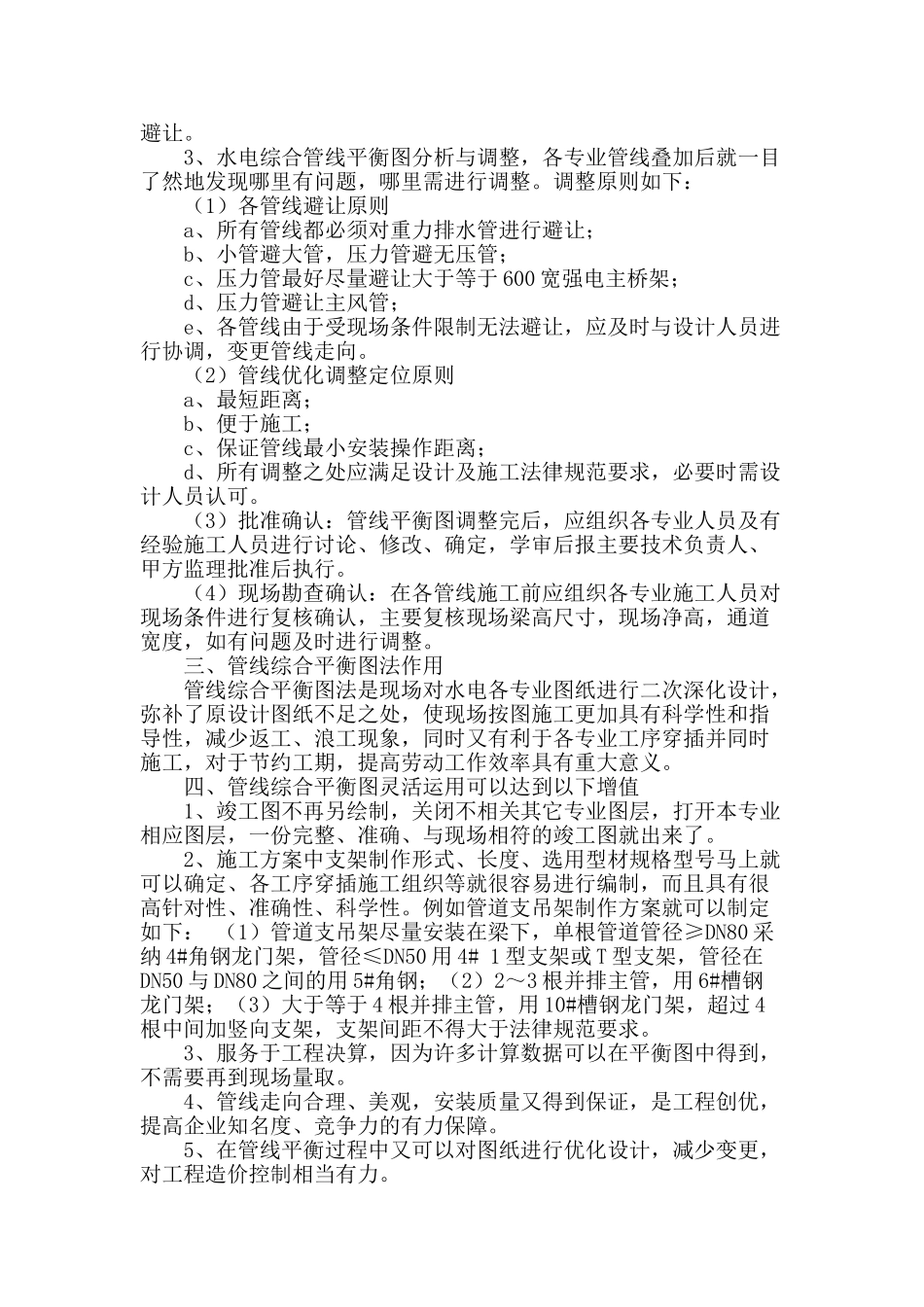

浅谈水电综合管线平衡图法的作用及应用浅谈水电综合管线平衡图法的作用及应用 【摘要】水电综合管线平衡图法是水电施工组织设计中精华，是水电优秀管理人员的法宝，也是造价管理控制的基础。水电管线的施工关键在于工作原理，而不像土建施工那样按部就班地按图施工，水电具有一定的灵活性，特别是管线现场安装位置。 【关键词】二次深化设计；平衡图法；图层建立；图层叠加；竞争力 水电所涉及的专业比较多，管线错综复杂，特别是大型机电安装项目，一份完整、详细的水电管线综合平衡图在指导现场施工及管理就显得尤为重要，更能起得事半功倍的效果，是工程节约造价、工程创优、提高企业竞争力的保证，是施工方案、施工组织与设计、施工技术及工法改进的基础工作，也是施工图纸学审效果及深度最有力的保障。据笔者了解一些大型的施工单位已经开始成立前期部门及人员开始从事这项工作。那么怎样能掌握水电各综合平衡法呢，笔者从人员技术素养、主要工序做法及要求浅谈一下，不足之处敬请各位专家及同行批判指正。 一、笔者认为现场主要水电技术负责人宜具备以下技术要求： 1、熟悉和掌握设计及施工法律规范，并能灵活运用； 2、施工经验丰富； 3、基本能看懂土建有关建筑结构标高、梁板尺寸、大小、标高等； 4、熟悉水电各专业图纸及设计意图； 5、CAD 绘图技术熟练。 二、水电综合管线平衡图法工作步骤 1、水电综合管线平衡图法宜在开工之前完成，用来指导水电预埋工作，有经验承包商可根据实际情况调节，单最迟不得迟于管线具备安装条件之前。水电综合管线平衡图应具备的条件：（1）、各专业施工图电子文件；（2）、各种使用功能要求，比如汽车坡道高度标高、管线最低要求标高、吊顶标高等；（3）、其它要求。 2、水电综合管线平衡图基础性工作： （1）、最新版土建建筑平面图电子文件，因为在施工图设计阶段可能存在几版平面图，土建提供给水电设计人员平面图并不一定是最新版施工图，常常出现土建平面图与水电平面图不符的现象。 （2）、图层建立，将不同专业管线分不同颜色图层，比如重力排水管建立蓝色图层，排烟风管建立白色图层等等。注意：在建立图层时主管、支管、标注应建立不同图层，而且要认真，不要有遗漏，管线平衡调整时需要打开或关闭相应管线时非常方便。 （3）、图层叠加，将各种管线图全部叠加在建筑平面图电子文件上，叠加完成后就可以在一张图上显示雨污水重力排水管、防排烟风管、空调主管、消防主管、喷淋...
