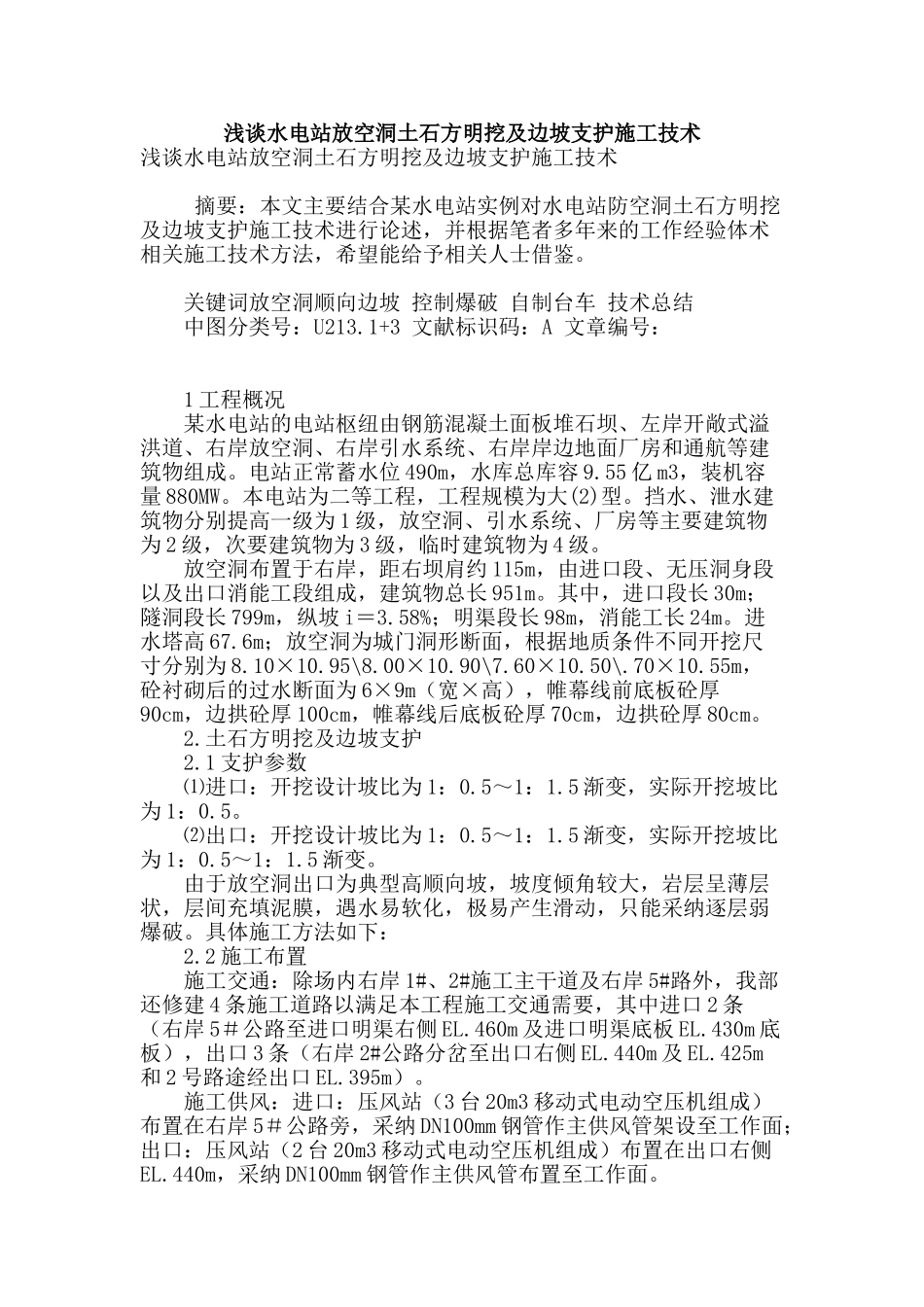

浅谈水电站放空洞土石方明挖及边坡支护施工技术VIP专享

浅谈水电站放空洞土石方明挖及边坡支护施工技术浅谈水电站放空洞土石方明挖及边坡支护施工技术 摘要：本文主要结合某水电站实例对水电站防空洞土石方明挖及边坡支护施工技术进行论述，并根据笔者多年来的工作经验体术相关施工技术方法，希望能给予相关人士借鉴。 关键词放空洞顺向边坡 控制爆破 自制台车 技术总结 中图分类号：U213.1+3 文献标识码：A 文章编号： 1 工程概况 某水电站的电站枢纽由钢筋混凝土面板堆石坝、左岸开敞式溢洪道、右岸放空洞、右岸引水系统、右岸岸边地面厂房和通航等建筑物组成。电站正常蓄水位 490m，水库总库容 9.55 亿 m3，装机容量 880MW。本电站为二等工程，工程规模为大(2)型。挡水、泄水建筑物分别提高一级为 1 级，放空洞、引水系统、厂房等主要建筑物为 2 级，次要建筑物为 3 级，临时建筑物为 4 级。 放空洞布置于右岸，距右坝肩约 115m，由进口段、无压洞身段以及出口消能工段组成，建筑物总长 951m。其中，进口段长 30m；隧洞段长 799m，纵坡 i＝3.58%；明渠段长 98m，消能工长 24m。进水塔高 67.6m；放空洞为城门洞形断面，根据地质条件不同开挖尺寸分别为 8.10×10.95\8.00×10.90\7.60×10.50\.70×10.55m，砼衬砌后的过水断面为 6×9m（宽×高），帷幕线前底板砼厚90cm，边拱砼厚 100cm，帷幕线后底板砼厚 70cm，边拱砼厚 80cm。 2.土石方明挖及边坡支护 2.1 支护参数 ⑴进口：开挖设计坡比为 1：0.5～1：1.5 渐变，实际开挖坡比为 1：0.5。 ⑵出口：开挖设计坡比为 1：0.5～1：1.5 渐变，实际开挖坡比为 1：0.5～1：1.5 渐变。 由于放空洞出口为典型高顺向坡，坡度倾角较大，岩层呈薄层状，层间充填泥膜，遇水易软化，极易产生滑动，只能采纳逐层弱爆破。具体施工方法如下： 2.2 施工布置 施工交通：除场内右岸 1#、2#施工主干道及右岸 5#路外，我部还修建 4 条施工道路以满足本工程施工交通需要，其中进口 2 条（右岸 5＃公路至进口明渠右侧 EL.460m 及进口明渠底板 EL.430m 底板），出口 3 条（右岸 2#公路分岔至出口右侧 EL.440m 及 EL.425m和 2 号路途经出口 EL.395m）。 施工供风：进口：压风站（3 台 20m3 移动式电动空压机组成）布置在右岸 5＃公路旁，采纳 DN100mm 钢管作主供风管架设至工作面；出口：压风站（2 台 20m3 移动式电动空压机组成）布置在出口右侧EL.440m，采纳 DN100mm 钢管作主供风管布...
